Instrukcja obsługi modulatora IP COFDM Matchmaster 14MM-IP-DVBT
Szybki przewodnik po konfiguracji i obsłudze modulatora IP COFDM Matchmaster 14MM-IP-DVBT. Dowiedz się, jak podłączyć urządzenie, skonfigurować parametry modulacji, zarządzać strumieniami TS i rozwiązywać typowe problemy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Modulator Matchmaster 14MM-IP-DVBT to urządzenie służące do konwersji sygnałów IP na sygnał DVB-T. Instrukcja opisuje proces instalacji, konfiguracji przez interfejs webowy oraz podstawowe środki ostrożności. Urządzenie wymaga zasilania 12V/2A i konfiguracji poprzez przeglądarkę internetową (domyślny adres IP: 192.168.1.30).
Opis urządzenia i panelu sterowania

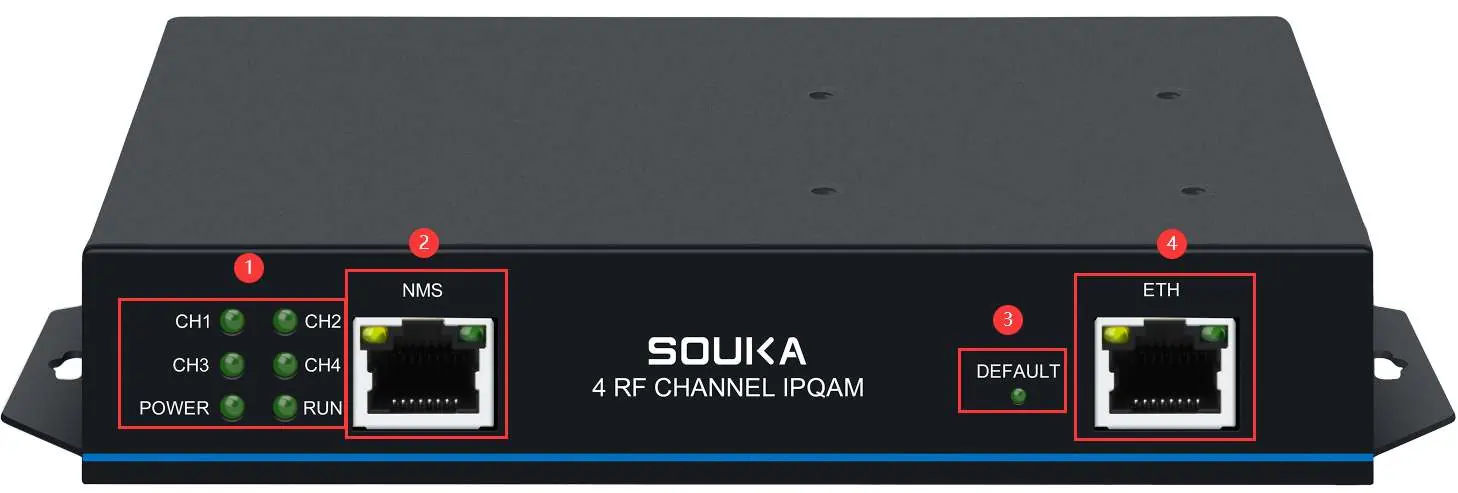

Panel przedni zawiera diody sygnalizacyjne dla kanałów (CH1-CH4), wskaźnik pracy (RUN) oraz zasilania (POWER). Znajdują się tam również port zarządzania (NMS) oraz port wejściowy sygnału (ETH). Przycisk DEFAULT służy do przywracania ustawień fabrycznych (przytrzymanie przez ponad 10 sekund).

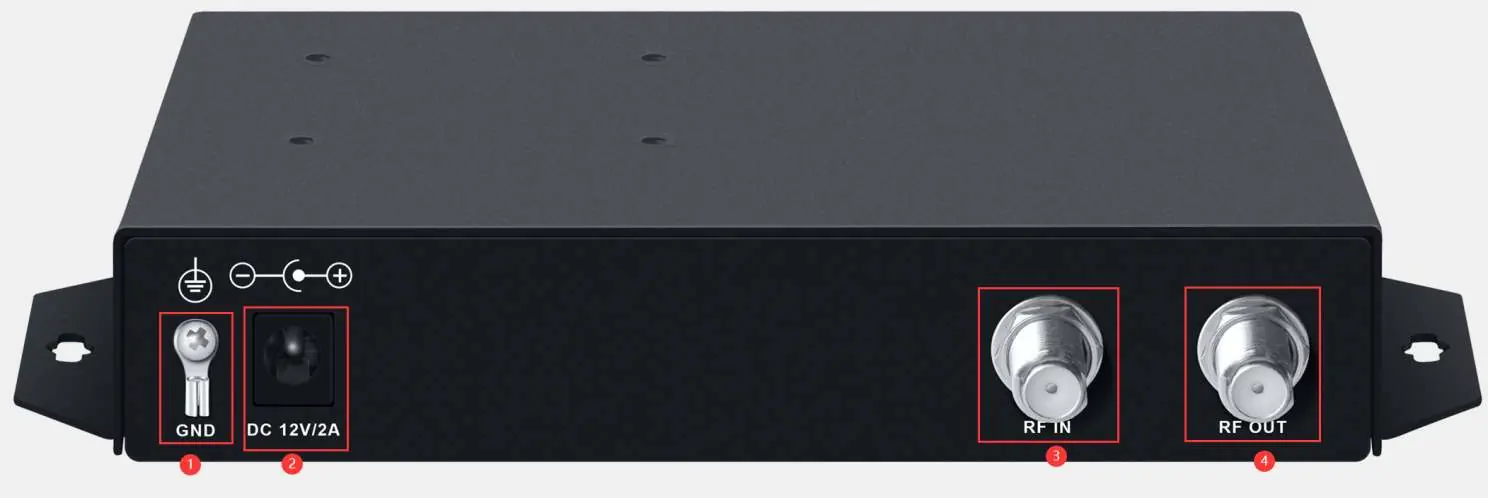

Panel tylny wyposażony jest w złącze uziemienia (GND), gniazdo zasilania (DC 12V/2A), wejście RF (RF IN) oraz wyjście RF (RF OUT).
Instalacja i podłączenie
- Podłącz kabel sieciowy z komputera lub przełącznika do portu NMS.
- Podłącz kabel IP ze źródła strumieniowego do portu ETH.
- Podłącz wyjście RF OUT do sieci MATV lub bezpośrednio do telewizora/dekodera.
- Podłącz zasilacz 12V/2A do urządzenia.
Konfiguracja przez interfejs webowy
Aby skonfigurować urządzenie, otwórz przeglądarkę (zalecany Google Chrome) i wpisz adres 192.168.1.30. Domyślne dane logowania to użytkownik: user.
- Status systemu: Pozwala sprawdzić wersję sprzętu, oprogramowania, czas pracy, napięcie oraz parametry kanałów RF.

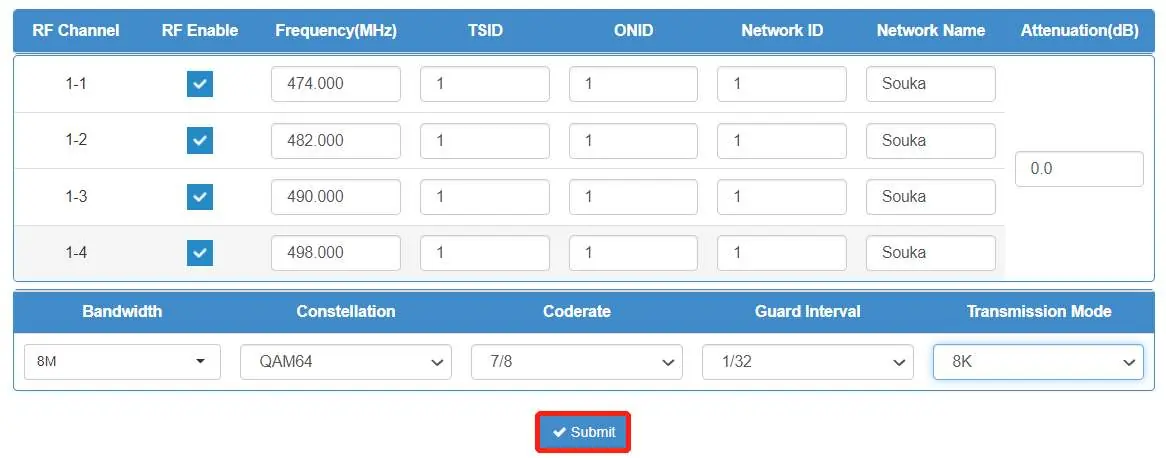

- Parametry modulacji: Umożliwia włączenie kanałów RF, zmianę częstotliwości, TSID, ONID, identyfikatora sieci, nazwy sieci oraz tłumienia. Można tu również dostosować szerokość pasma, konstelację (QAM64/256), szybkość kodowania (coderate), interwał ochronny oraz tryb transmisji.
- Parametry TS: Sekcja służy do konfiguracji sieciowej (adres IP, MAC, IGMP) oraz zarządzania adresami wejściowymi (Unicast/Multicast) i źródłami programów.
Ustawienia zaawansowane
W sekcji System Configuration można zarządzać ustawieniami czasu, sieci (DHCP lub statyczny IP), kontami użytkowników oraz aktualizacją oprogramowania, przywracaniem ustawień fabrycznych, restartem urządzenia oraz eksportem/importem konfiguracji.
Bezpieczeństwo i konserwacja
- Pracuj w wentylowanym, suchym miejscu, unikając przegrzania i wilgoci.
- Nie używaj płynnych środków czyszczących.
- Zapewnij odpowiednią wentylację radiatora na tylnym panelu.
- Nie wyłączaj urządzenia zbyt często (zachowaj odstęp co najmniej 10 sekund).
- W przypadku uszkodzenia przewodu zasilającego, zalania lub uderzenia, odłącz zasilanie.
Rozwiązywanie problemów
- Brak sygnału: Sprawdź, czy standard modulacji urządzenia jest zgodny z odbieranym standardem.
- Brak programu: Sprawdź, czy nie występuje konflikt kanałów, czy sygnał wideo jest prawidłowy i zrestartuj urządzenie.
- Brak połączenia: Upewnij się, że komputer i urządzenie znajdują się w tej samej podsieci. Jeśli nie, dodaj nowy segment sieci w zaawansowanych ustawieniach TCP/IP komputera.
Dane techniczne
- Zasilanie: DC 12V, 2000mA.
- Interfejs wejściowy: 1 Gigabit RJ45.
- Standard modulacji: DVB-T COFDM.
- Zakres częstotliwości RF: 50-999.999 MHz.
- Impedancja wyjściowa: 75 Ohm.
- Temperatura pracy: -10°C do 45°C.
Informacje o producencie
Matchmaster Communications Pty Ltd
Praktyczna pomoc
Typowe problemy
Brak sygnału
Sprawdź, czy standard modulacji urządzenia jest zgodny z odbieranym standardem.
Brak programu
Sprawdź, czy nie występuje konflikt kanałów, czy sygnał wideo jest prawidłowy i zrestartuj urządzenie.
Brak połączenia z interfejsem webowym
Upewnij się, że komputer i urządzenie są w tej samej podsieci. W razie potrzeby dodaj nowy segment sieci w ustawieniach TCP/IP komputera.
Przed użyciem
- Sprawdź zawartość opakowania zgodnie z listą przewozową.
- Upewnij się, że urządzenie pracuje w wentylowanym i suchym miejscu.
- Sprawdź, czy napięcie zasilania jest zgodne ze specyfikacją.
- Upewnij się, że wszystkie połączenia kablowe są poprawne i nie są luźne.
- Zapewnij dostęp do urządzenia w celu ewentualnego przywrócenia ustawień fabrycznych przyciskiem DEFAULT.
Parametry w praktyce
- Interfejs wejściowy
- 1 Gigabit RJ45 dla strumieni IP.
- Zakres częstotliwości RF
- 50-999.999 MHz z krokiem 1KHz.
- Impedancja wyjściowa
- 75 Ohm, standardowa dla sieci telewizyjnych.
Ilustracje i schematy
- Panel przedni: Wskaźniki CH1-CH4, RUN, POWER oraz porty NMS i ETH.
- Panel tylny: Złącze uziemienia, gniazdo zasilania, wejście RF (RF IN) i wyjście RF (RF OUT).
- Schemat połączeń: Komputer/Switch do portu NMS, źródło IP do portu ETH, wyjście RF do sieci TV.
Zgodność modelu
- Obsługuje protokoły unicast/multicast, UDP, IGMP V2/V3.
- Standard modulacji: DVB-T COFDM.
- Zalecana przeglądarka: Google Chrome.
