Instrukcja montażu masztu antenowego Matchmaster 13MM-SM06S

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy montażu masztu antenowego Matchmaster 13MM-SM06S na dachach metalowych. Kluczowe jest zapewnienie stabilności konstrukcji poprzez poprawne zamocowanie do krokwi oraz zachowanie szczelności dachu. Przed przystąpieniem do prac należy upewnić się, że konstrukcja dachu jest w stanie przenieść obciążenia wiatrem.

Zawartość zestawu montażowego

• 1x Maszt 600mm z osprzętem (śruby 5/16", podkładki, nakrętki)
• 1x Stopa obrotowa (uchwyt typu Clevis)
• 2x Regulowane wsporniki (stay bars) z wkrętami samogwintującymi
• 4x Wkręty do drewna 14G x 65mm z podkładkami Cyclone
• 1x Przelotka kablowa

Przygotowanie i bezpieczeństwo

Przed rozpoczęciem instalacji należy:

• Upewnić się, że w miejscu wiercenia nie przebiegają przewody elektryczne.
• Zastosować odpowiednie środki ochrony osobistej (rękawice, gogle, obuwie ochronne, uprząż przy pracy na wysokości).
• Sprawdzić stan połączeń krokwi z płatwiami, aby upewnić się, że są one strukturalnie sprawne.
• Skonsultować z domownikami wybór miejsca montażu, aby zapewnić antenie czysty widok na nadajnik.

Montaż stopy obrotowej

1. Zdejmij wkręt z łaty w miejscu montażu stopy.
2. Luźno zamocuj jeden koniec stopy za pomocą wkręta Cyclone.
3. Używając stopy jako szablonu, wywierć otwór i zamocuj drugi wkręt Cyclone.
4. Dokręć oba wkręty tak, aby przylegały do profilu dachu, nie odkształcając go.
5. Wywierć otwór 10mm obok stopy w celu umieszczenia przelotki kablowej.

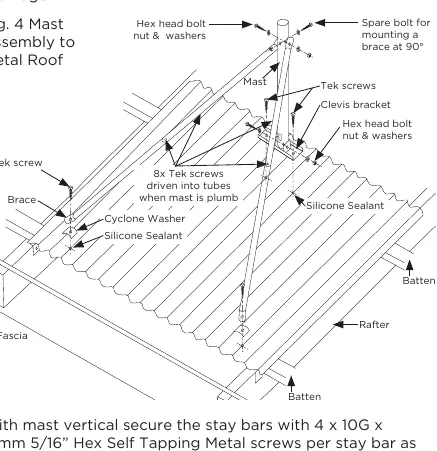

Montaż masztu i wsporników

1. Zabezpiecz maszt na uchwycie obrotowym za pomocą śruby 5/16", podkładek i nakrętki.
2. Zamontuj regulowane wsporniki do masztu.
3. Ustaw wsporniki pod odpowiednim kątem (od 60 do 120 stopni między wspornikami).
4. Zamocuj końce wsporników do dachu, używając wkrętów Cyclone.
5. Upewnij się, że większa średnica wspornika jest połączona z masztem, a mniejsza z dachem, aby zapobiec przedostawaniu się wody.
6. Upewnij się, że otwory odpływowe (weep holes) są skierowane do wewnątrz (górne wsporniki) lub do dołu (dolne wsporniki).

Prowadzenie przewodów

Przewód można poprowadzić na zewnątrz masztu lub przez jego środek. Jeśli prowadzisz przewód przez środek, użyj otworu w pobliżu podstawy masztu. Nie wyprowadzaj przewodu dołem rury na wspornik, ponieważ może to doprowadzić do jego przycięcia i uszkodzenia.

Uszczelnianie

Mimo zastosowania podkładek Cyclone z uszczelką, zaleca się dodatkowe zabezpieczenie silikonem pod podkładkami przed ich dokręceniem. Uwaga: Jeśli użycie podkładki Cyclone pod wspornikiem stopy powoduje niestabilność, należy z niej zrezygnować.
