Instrukcja montażu lampy ściennej Golden Lighting 1830-1W
Instrukcja montażu i instalacji elektrycznej lampy ściennej Golden Lighting 1830-1W. Dowiedz się, jak bezpiecznie podłączyć przewody, zamontować płytę montażową oraz zainstalować klosz.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja opisuje proces montażu lampy ściennej 1830-1W, w tym identyfikację przewodów, montaż wspornika do puszki elektrycznej oraz instalację klosza. str. 2, 3
Najważniejsze czynności
- Wyłączenie zasilania str. 3
- Podłączenie przewodów str. 2, 3
- Montaż klosza str. 3
Gdzie szukać w PDF
- Wskazówki oświetleniowe str. 1
- Schemat połączeń str. 2
- Instrukcja montażu str. 3, 4
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera instrukcję montażu lampy ściennej Golden Lighting 1830-1W. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie w skrzynce bezpieczników. Instalacja powinna być wykonana przez wykwalifikowanego elektryka.
Przygotowanie do instalacji
Przed rozpoczęciem montażu należy upewnić się, że zasilanie jest odłączone. Usuń starą oprawę oświetleniową wraz ze starym wspornikiem montażowym. Sprawdź, czy wspornik montażowy (A) pasuje do otworów w puszce elektrycznej. Jeśli wspornik jest przymocowany do płyty tylnej (F), odkręć małe śruby (B), aby go oddzielić.
Podłączenie przewodów
Podłącz przewody lampy do przewodów zasilających znajdujących się w puszce elektrycznej zgodnie z poniższymi zasadami:
- Faza (Hot): Przewód gładki, czarny lub przezroczysty z czarnym gwintem wewnętrznym.
- Neutralny (Neutral): Przewód żebrowany, biały lub przezroczysty z białym gwintem wewnętrznym.
- Uziemienie (Ground): Przewód miedziany, goły metal, zielony lub przezroczysty z zielonym gwintem wewnętrznym.
Skręć końce par przewodów razem i zabezpiecz je złączką. Jeśli w puszce nie ma przewodu uziemiającego, użyj śruby uziemiającej (E) na wsporniku montażowym, owijając wokół niej przewód uziemiający lampy.
Montaż lampy
Po podłączeniu przewodów, umieść płytę tylną (F) nad wspornikiem montażowym (A) tak, aby otwory się pokryły. Użyj śrub (B) i podkładek, aby przykręcić płytę tylną do ściany. Następnie umieść klosz (G) na oprawce (C) i zabezpiecz go pierścieniem (H). Na koniec zainstaluj żarówki zgodnie ze specyfikacją produktu, pamiętając, aby nie przekraczać maksymalnej zalecanej mocy.
Wskazówki dotyczące oświetlenia
Instrukcja zawiera również ogólne wytyczne dotyczące wysokości montażu lamp wiszących i żyrandoli nad wyspami kuchennymi (min. 30 cali nad blatem) oraz stołami w jadalni, co pomaga w uzyskaniu optymalnego efektu oświetleniowego.
Informacje o producencie
Golden Lighting
Praktyczna pomoc
Typowe problemy
Brak przewodu uziemiającego w puszce elektrycznej
Zlokalizuj śrubę uziemiającą (E) na wsporniku montażowym i owiń wokół niej przewód uziemiający lampy, a następnie dokręć śrubę.
Płyta tylna nie przylega prosto do ściany
Przetestuj dopasowanie płyty tylnej (F) do wspornika montażowego (A) przed ostatecznym przykręceniem, aby upewnić się, że wisi prosto.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpieczników lub wyłączniku automatycznym
- Przygotuj odpowiednie narzędzia (śrubokręt)
- Upewnij się, że masz żarówki o odpowiedniej mocy
- Sprawdź, czy wspornik montażowy pasuje do puszki elektrycznej
Parametry w praktyce
- Przewód Faza (Hot)
- Gładki, czarny lub przezroczysty z czarnym gwintem wewnętrznym
- Przewód Neutralny (Neutral)
- Żebrowany, biały lub przezroczysty z białym gwintem wewnętrznym
- Przewód Uziemienie (Ground)
- Miedziany, goły metal, zielony lub przezroczysty z zielonym gwintem wewnętrznym
Ilustracje i schematy
- Schemat połączeń elektrycznych pokazuje poprawne łączenie przewodów za pomocą złączek (wire connectors).

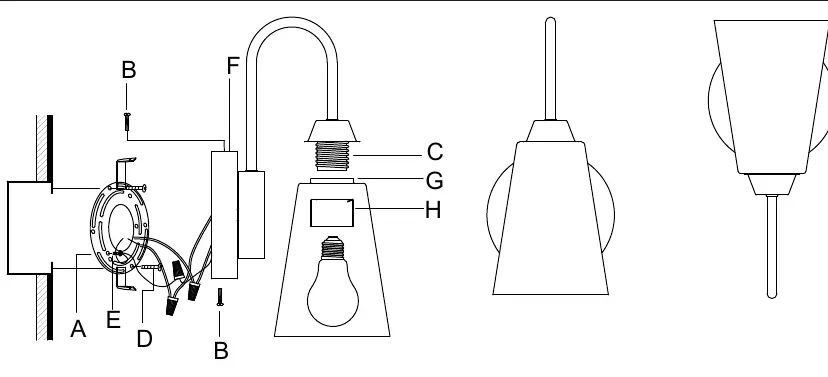

- Rysunek montażowy ilustruje kolejność elementów: wspornik (A), śruby (B), oprawka (C), śruby montażowe (D), śruba uziemiająca (E), płyta tylna (F), klosz (G), pierścień (H).
Zgodność modelu
- Instalacja powinna być wykonana przez akredytowanego profesjonalistę.
- Nie przekraczaj maksymalnej zalecanej mocy żarówek.
