Instrukcja montażu lampy sufitowej Golden Lighting 1768-FM
Przewodnik montażu i instalacji lampy sufitowej Golden Lighting 1768-FM. Dowiedz się, jak bezpiecznie podłączyć przewody, zamontować oprawę i zainstalować szklane panele.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja opisuje proces montażu lampy sufitowej Golden Lighting 1768-FM, w tym podłączenie elektryczne oraz instalację paneli szklanych. str. 2, 3
Najważniejsze czynności
- Wyłącz zasilanie przed rozpoczęciem prac str. 3
- Podłącz przewody: fazowy do fazowego, neutralny do neutralnego, uziemienie do uziemienia str. 2, 3
- Zamontuj panele szklane zgodnie z numeracją #1-#4 str. 2, 3
Gdzie szukać w PDF
- Wskazówki dotyczące oświetlenia str. 1
- Schemat montażu i okablowania str. 2
- Instrukcja instalacji krok po kroku str. 3
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu lampy sufitowej Golden Lighting 1768-FM. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie elektryczne w skrzynce bezpiecznikowej. Instalacja powinna być przeprowadzona przez wykwalifikowanego elektryka. Należy używać wyłącznie żarówek o mocy zgodnej ze specyfikacją produktu.
Przygotowanie do instalacji
Przed rozpoczęciem montażu należy:
- Wyłączyć zasilanie w obwodzie elektrycznym.
- Usunąć starą oprawę oświetleniową wraz ze starym wspornikiem montażowym.
- Przygotować wspornik montażowy (A) z zamontowanym nyplem (F), nakrętką sześciokątną i podkładką (C i D).
- Przymocować wspornik montażowy (A) do puszki przyłączeniowej za pomocą śrub (B).
Podłączenie przewodów
Podczas podłączania przewodów zaleca się pomoc drugiej osoby, która podtrzyma ciężar lampy. Należy połączyć przewody lampy z przewodami zasilającymi w puszce przyłączeniowej:
- Przewód fazowy (Hot): Gładki, czarny lub przezroczysty z czarnym wewnętrznym gwintem.
- Przewód neutralny (Neutral): Żebrowany, biały lub przezroczysty z białym wewnętrznym gwintem.
- Przewód uziemiający (Ground): Miedziany, zielony lub przezroczysty z zielonym wewnętrznym gwintem.
Połącz końce przewodów, skręć je razem i zabezpiecz złączem przewodów. Upewnij się, że wszystkie skręcenia są wykonane w tym samym kierunku. Jeśli w puszce nie ma przewodu uziemiającego, należy użyć śruby uziemiającej (E) na wsporniku montażowym.

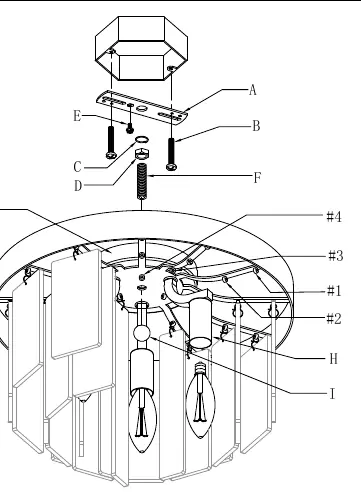

Montaż oprawy i paneli szklanych
Po wykonaniu połączeń elektrycznych:
- Podnieś czaszę sufitową (G), aby zakryć wspornik montażowy (A).
- Zabezpiecz czaszę, nakręcając ozdobną nakrętkę (I) na wystający gwint nypla (F).
- Zawieś panele szklane (#1, #2, #3 i #4) zgodnie z rysunkiem technicznym.
- Zainstaluj żarówki (brak w zestawie) w oprawkach (H), przestrzegając maksymalnej dopuszczalnej mocy.
- Włącz zasilanie i przetestuj działanie lampy.
Informacje o producencie
Golden Lighting
Praktyczna pomoc
Typowe problemy
Brak przewodu uziemiającego w puszce przyłączeniowej
Zlokalizuj śrubę uziemiającą (E) na wsporniku montażowym i owiń wokół niej przewód uziemiający lampy, a następnie dokręć śrubę.
Przed użyciem
- Wyłącz zasilanie w bezpiecznikach
- Upewnij się, że masz odpowiednie żarówki
- Przygotuj śrubokręt
- Poproś o pomoc przy podtrzymaniu lampy podczas montażu
Parametry w praktyce
- Maksymalna moc
- Nie przekraczaj zalecanej mocy żarówek podanej w specyfikacji, aby uniknąć przegrzania oprawy.
Ilustracje i schematy

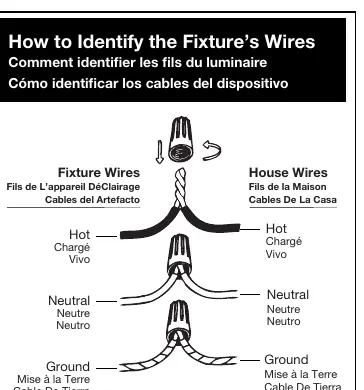

- Schemat okablowania pokazuje poprawne połączenie przewodów fazowych, neutralnych i uziemiających.
- Rysunek montażowy przedstawia kolejność nakładania paneli szklanych #1, #2, #3 i #4.
Zgodność modelu
- Instalacja wymaga profesjonalnego elektryka.
- Lampa jest przeznaczona do montażu sufitowego.
