Instrukcja montażu lampy wiszącej Golden Lighting 1830-LP

Najważniejsze informacje z instrukcji

Instrukcja dotyczy montażu lampy wiszącej Golden Lighting 1830-LP. Ze względów bezpieczeństwa wszystkie prace instalacyjne powinny być wykonywane przez wykwalifikowanego elektryka. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie w skrzynce bezpieczników.

Wytyczne dotyczące wysokości montażu

Prawidłowe zawieszenie lampy zależy od miejsca montażu:

• Nad wyspą kuchenną: Lampa powinna znajdować się co najmniej 30 cali (ok. 76 cm) nad blatem. Zaleca się stosowanie jednego punktu świetlnego na każde 24 cale (ok. 61 cm) długości wyspy.
• Nad stołem w jadalni: Lampa powinna wisieć co najmniej 30 cali (ok. 76 cm) nad blatem stołu. Wybierz model o 12 cali (ok. 30 cm) węższy niż szerokość stołu.
• W otwartych przestrzeniach: Dolna krawędź lampy powinna znajdować się co najmniej 7,5 stopy (ok. 2,3 m) od podłogi, zapewniając swobodę otwierania drzwi.

Przygotowanie do instalacji

Przed montażem należy wyłączyć zasilanie i zdemontować starą oprawę oświetleniową wraz ze starym wspornikiem montażowym. Z zestawu montażowego należy użyć wspornika (B) i odpowiednich śrub (A i D). Upewnij się, że śruby montażowe są ustawione pionowo i wyrównane z otworami w czaszy lampy (F).

Montaż lampy

Wysokość zawieszenia reguluje się za pomocą dołączonych prętów (L). W zestawie znajdują się pręty 12-calowe i 6-calowe. Aby skrócić lampę, należy usunąć nadmiar prętów; aby wydłużyć – dodać kolejne. Przewody lampy należy przeciągnąć przez pręty (L), nasadki (T), przeguby (K) i czaszę (F), a następnie skręcić pręty ze sobą.

Podłączenie elektryczne

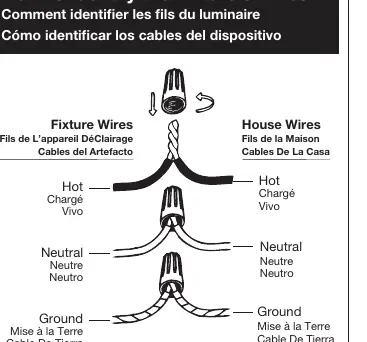

Podczas podłączania przewodów warto skorzystać z pomocy drugiej osoby, która podtrzyma lampę. Przewody należy połączyć zgodnie ze schematem:

• Przewód fazowy (Hot): Gładki, czarny lub przezroczysty z czarnym wewnętrznym splotem.
• Przewód neutralny (Neutral): Żebrowany, biały lub przezroczysty z białym wewnętrznym splotem.
• Przewód uziemiający (Ground): Miedziany, goły metal, zielony lub przezroczysty.

Jeśli w puszce instalacyjnej brakuje przewodu uziemiającego, należy owinąć przewód uziemiający lampy wokół śruby uziemiającej (E) na wsporniku montażowym.

Wykończenie instalacji

Po podłączeniu przewodów należy wsunąć czaszę (F) do sufitu i zabezpieczyć ją nakrętkami dekoracyjnymi (J). Następnie należy nałożyć klosze (P) na oprawki (N) i zabezpieczyć je pierścieniami (O). Na koniec należy wkręcić żarówki (brak w zestawie), przestrzegając maksymalnej dopuszczalnej mocy.
