Instrukcja obsługi lampy wiszącej Golden Lighting 1993-M1L
Pobierz instrukcję montażu i podłączenia lampy wiszącej Golden Lighting 1993-M1L. Dowiedz się, jak bezpiecznie zainstalować oświetlenie, podłączyć przewody oraz dobrać wysokość zawieszenia.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja zawiera wytyczne dotyczące bezpiecznego montażu i podłączenia elektrycznego lampy wiszącej Golden Lighting 1993-M1L. str. 3
Najważniejsze czynności
- Wyłącz zasilanie przed rozpoczęciem prac str. 3
- Podłącz przewody zgodnie ze schematem (Hot-Hot, Neutral-Neutral, Ground-Ground) str. 2, 3
Pierwsze uruchomienie
- Po zakończeniu montażu włącz zasilanie i przetestuj lampę str. 3
Gdzie szukać w PDF
- Wskazówki dotyczące wysokości zawieszenia str. 1
- Schemat montażu i identyfikacja przewodów str. 2
- Instrukcja montażu krok po kroku str. 3, 4
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera wytyczne dotyczące bezpiecznego montażu i podłączenia elektrycznego lampy wiszącej Golden Lighting 1993-M1L. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie w skrzynce bezpieczników. Instalacja powinna być wykonana przez wykwalifikowanego specjalistę.
Przygotowanie do instalacji
Przed rozpoczęciem montażu należy:
- Wyłączyć zasilanie elektryczne.
- Usunąć starą oprawę oświetleniową wraz ze starym wspornikiem montażowym.
- Przygotować zestaw montażowy dołączony do produktu.
- Upewnić się, że posiadamy odpowiednie narzędzia (śrubokręt, szczypce).
Montaż lampy
- Zamocuj wspornik montażowy (A) do puszki przyłączeniowej za pomocą śrub (B). Upewnij się, że nypel (F) jest przytwierdzony do wspornika za pomocą nakrętki (C) i podkładki (D).
- Dostosuj długość łańcucha (J) do pożądanej wysokości zawieszenia. W razie potrzeby użyj szczypiec, aby usunąć nadmiar ogniw.
- Połącz łańcuch z pętlą górną (L) oraz pętlą czaszy (H) za pomocą łączników (K).
- Przeciągnij przewody lampy przez łańcuch, pętlę czaszy (H) i czaszę (G).
Podłączenie przewodów
Podczas podłączania przewodów poproś o pomoc drugą osobę, która przytrzyma lampę. Podłącz przewody lampy do przewodów zasilających z puszki przyłączeniowej:
- Przewód fazowy (Hot): czarny, gładki lub przezroczysty z czarnym wewnętrznym gwintem.
- Przewód neutralny (Neutral): biały, żebrowany lub przezroczysty z białym wewnętrznym gwintem.
- Przewód uziemiający (Ground): zielony, miedziany lub przezroczysty z zielonym wewnętrznym gwintem.
Jeśli w puszce nie ma przewodu uziemiającego, podłącz przewód uziemiający lampy do śruby uziemiającej (E) na wsporniku montażowym.
Wykończenie instalacji
Po podłączeniu przewodów:
- Wsuń czaszę (G) do sufitu i zabezpiecz ją kołnierzem (I) przykręcanym do pętli (H).
- Zainstaluj żarówkę (brak w zestawie) w kloszu (M), przestrzegając maksymalnej dopuszczalnej mocy.
- Włącz zasilanie i przetestuj działanie lampy.
Wskazówki dotyczące wysokości zawieszenia
- Nad wyspą kuchenną: Lampa powinna wisieć co najmniej 30 cali (ok. 76 cm) nad blatem.
- Nad stołem w jadalni: Lampa powinna wisieć co najmniej 30 cali (ok. 76 cm) nad blatem stołu.
- W otwartych przestrzeniach: Dolna krawędź lampy powinna znajdować się co najmniej 7,5 stopy (ok. 2,3 m) od podłogi.
Informacje o producencie
Golden Lighting
Praktyczna pomoc
Typowe problemy
Lampa nie świeci po instalacji
Sprawdź, czy żarówka jest sprawna, czy zasilanie jest włączone oraz czy połączenia przewodów są poprawne i zabezpieczone nakrętkami.
Brak przewodu uziemiającego w instalacji domowej
Podłącz przewód uziemiający lampy do śruby uziemiającej (E) znajdującej się na wsporniku montażowym.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpieczników
- Upewnij się, że masz odpowiednie narzędzia
- Sprawdź, czy posiadasz żarówkę o odpowiedniej mocy
- Upewnij się, że wspornik montażowy jest stabilnie przymocowany
Parametry w praktyce
- Maksymalna moc żarówki
- Nie przekraczaj zalecanej mocy podanej w specyfikacji lampy, aby uniknąć przegrzania oprawy.
Ilustracje i schematy

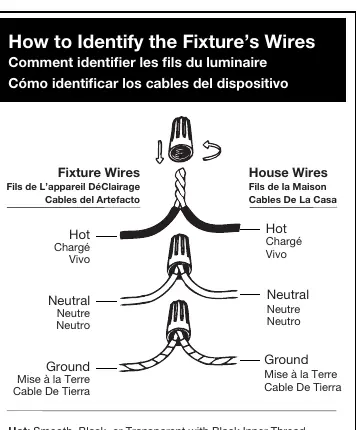

- Schemat identyfikacji przewodów: Hot (czarny/gładki), Neutral (biały/żebrowany), Ground (zielony/miedź).

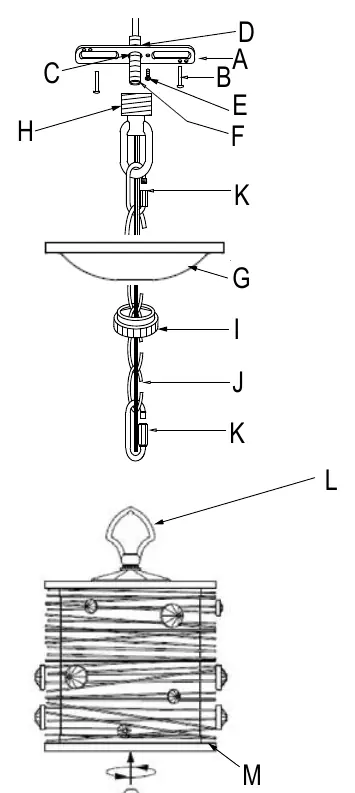

- Rysunek montażowy pokazuje kolejność elementów: wspornik (A), śruby (B), nakrętka (C), podkładka (D), śruba uziemiająca (E), nypel (F), czasza (G), pętla (H), kołnierz (I), łańcuch (J), łączniki (K), pętla górna (L), klosz (M).
Zgodność modelu
- Instalacja powinna być wykonana przez wykwalifikowanego specjalistę.
- Używaj tylko żarówek o specyfikacji zgodnej z lampą.
