Instrukcja montażu lampy sufitowej Golden Lighting 1945-SF Axel

Najważniejsze informacje z instrukcji

Instrukcja dotyczy montażu lampy sufitowej Golden Lighting 1945-SF Axel. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie elektryczne na bezpieczniku lub wyłączniku głównym. Instalacja powinna być przeprowadzona przez wykwalifikowanego specjalistę. Należy używać wyłącznie żarówek o parametrach zgodnych ze specyfikacją lampy i nie przekraczać maksymalnej mocy.

Przygotowanie do instalacji

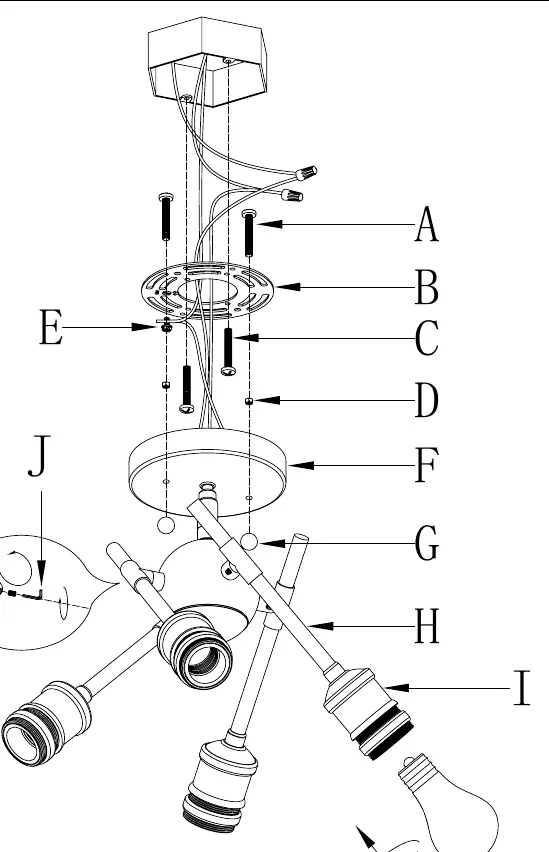

Przed montażem należy ostrożnie wyjąć lampę z opakowania i zlokalizować żółtą torebkę z częściami. Należy zdemontować starą oprawę oświetleniową wraz ze starym wspornikiem montażowym. Kroki przygotowawcze:

• Wyjmij wspornik montażowy (B) z torebki z częściami.
• Zamontuj śruby montażowe (A i C) do wspornika (B). W razie potrzeby dokręć nakrętki (D), aby zabezpieczyć śruby.
• Przymocuj wspornik (B) do puszki przyłączeniowej za pomocą śrub (C).
• Przeciągnij przewody zasilające przez środek wspornika montażowego.

Podłączenie przewodów

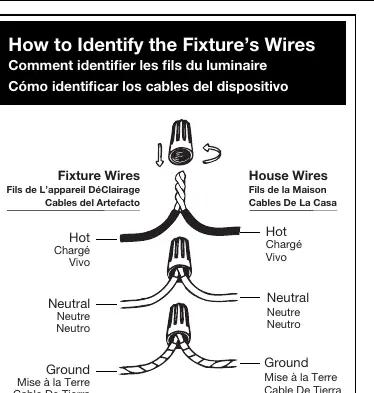

Podczas podłączania przewodów zaleca się pomoc drugiej osoby, która podtrzyma ciężar lampy. Należy połączyć przewody lampy z przewodami zasilającymi z puszki przyłączeniowej zgodnie z poniższym schematem:

• Faza (Hot): Przewód gładki, czarny lub przezroczysty z czarnym wewnętrznym gwintem.
• Neutralny (Neutral): Przewód żebrowany, biały lub przezroczysty z białym wewnętrznym gwintem.
• Uziemienie (Ground): Przewód miedziany, goły metal, zielony lub przezroczysty z zielonym wewnętrznym gwintem.

Połącz końce przewodów, skręć je razem i zabezpiecz złączką. Jeśli w puszce nie ma przewodu uziemiającego, należy użyć śruby uziemiającej (E) na wsporniku montażowym.

Montaż i regulacja

Po podłączeniu przewodów należy dokończyć montaż:

• Podnieś czaszę (F) do wspornika (B), tak aby śruby montażowe (A) przeszły przez otwory w czaszy.
• Nakręć nakrętki dekoracyjne (G) na wystające gwinty śrub (A), aż czasza będzie przylegać do sufitu.
• Użyj klucza imbusowego (J), aby wyregulować kąt ramion (H) w miejscach nacięć przy dystrybutorze.
• Po ustawieniu żądanego kąta, dokręć nakrętkę kluczem imbusowym, aby zablokować pozycję ramion.
• Zainstaluj żarówki w oprawkach (I).

Wskazówki dotyczące rozmieszczenia oświetlenia

Instrukcja zawiera zalecenia dotyczące wysokości zawieszenia lamp:

• Nad wyspą kuchenną: Lampy powinny wisieć co najmniej 30 cali (ok. 76 cm) nad blatem.
• Nad stołem w jadalni: Lampy powinny wisieć co najmniej 30 cali (ok. 76 cm) nad stołem.
• W otwartych przestrzeniach: Dolna część lampy powinna znajdować się co najmniej 7,5 stopy (ok. 2,3 m) od podłogi.
