Instrukcja obsługi kuchni elektrycznej Gram 16KP 663
Szybki przewodnik po instrukcji obsługi kuchni elektrycznej Gram 16KP 663. Dowiedz się, jak bezpiecznie korzystać z piekarnika, ustawić funkcje pieczenia, używać sondy do mięsa, przeprowadzić czyszczenie pyrolityczne oraz jak dbać o płytę...
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Kuchnia elektryczna Gram 16KP 663 to urządzenie z piekarnikiem wielofunkcyjnym i płytą ceramiczną. Instrukcja zawiera wytyczne dotyczące bezpiecznej instalacji, obsługi panelu sterowania, funkcji pieczenia (w tym ECO i pyrolizy) oraz konserwacji. str. 1, 9, 14, 21
Najważniejsze czynności
- Ustawienie czasu str. 15
- Uruchomienie czyszczenia pyrolitycznego str. 21
Pierwsze uruchomienie
- Wygrzewanie piekarnika str. 13
Problemy i rozwiązania
Urządzenie nie działa
Sprawdź bezpieczniki w instalacji domowej.
str. 36
Brak światła w piekarniku
Sprawdź lub wymień żarówkę.
str. 36Kody błędów
| Kod | Znaczenie | Działanie | Strony |
|---|---|---|---|
| E1 | Brak czujnika temperatury komory | Nie używaj urządzenia | str. 22 |
| E3 | Przegrzanie urządzenia | Nie używaj urządzenia do czasu ostygnięcia | str. 22 |
| E6 | Temperatura przekracza 320°C | Nie używaj urządzenia | str. 22 |
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 230/400V~50Hz | Zasilanie elektryczne | str. 37 |
| Moc | max. 9,9 kW | Maksymalny pobór mocy | str. 37 |
Gdzie szukać w PDF
- Instalacja str. 11, 12
- Czyszczenie str. 31, 35
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja zawiera wytyczne dotyczące bezpiecznego użytkowania, instalacji oraz konserwacji kuchni elektrycznej Gram 16KP 663. Przed pierwszym użyciem należy dokładnie zapoznać się z treścią dokumentu. Urządzenie przeznaczone jest wyłącznie do użytku domowego.
Opis urządzenia
Kuchnia wyposażona jest w płytę ceramiczną oraz piekarnik wielofunkcyjny. Panel sterowania zawiera pokrętła funkcji piekarnika, regulacji ustawień oraz pokrętła pól grzejnych. Urządzenie posiada wyświetlacz LED z czujnikami dotykowymi do ustawiania czasu, temperatury i minutnika.
Instalacja
- Urządzenie musi zostać podłączone przez uprawnionego elektryka zgodnie z przepisami.
- Kuchnia powinna stać na twardym, równym podłożu.
- Wymagane jest wypoziomowanie urządzenia za pomocą regulowanych nóżek (dostępnych po wyjęciu szuflady).
- Zaleca się montaż wspornika zabezpieczającego przed przewróceniem.
- Podłączenie elektryczne musi być wykonane zgodnie ze schematem na tylnej obudowie (wymagane zabezpieczenie 16A).
Obsługa

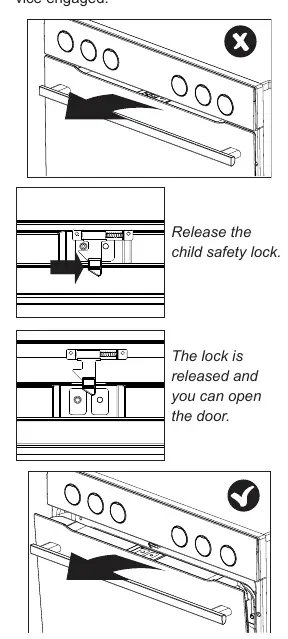

Przed pierwszym użyciem należy wygrzać piekarnik w temperaturze 250°C przez około 30 minut. Piekarnik posiada funkcję blokady rodzicielskiej drzwi.
Funkcje piekarnika
Wybór funkcji odbywa się za pomocą pokrętła. Dostępne są m.in. pieczenie konwencjonalne, termoobieg, grill, pizza oraz czyszczenie pyrolityczne. Temperaturę i czas można regulować za pomocą pokrętła +/-.
Sonda do mięsa
Umożliwia precyzyjne pieczenie mięsa. Po osiągnięciu zadanej temperatury wewnątrz mięsa, grzałki są wyłączane, a urządzenie emituje sygnał dźwiękowy.
Czyszczenie pyrolityczne
Program automatycznego czyszczenia w wysokiej temperaturze (ok. 480°C). Podczas procesu drzwi są automatycznie blokowane. Po zakończeniu i ostygnięciu piekarnika, popiół należy usunąć wilgotną szmatką.
Czyszczenie i konserwacja
- Płytę ceramiczną należy czyścić regularnie, unikając środków ściernych.
- Drzwi piekarnika można zdemontować w celu łatwiejszego czyszczenia.
- Wymiana żarówki oświetlenia piekarnika wymaga odłączenia zasilania.
Rozwiązywanie problemów
W przypadku awarii należy sprawdzić bezpieczniki w instalacji domowej. Jeśli oświetlenie nie działa, może być konieczna wymiana żarówki. Wszelkie poważniejsze usterki powinny być naprawiane przez autoryzowany serwis.
Praktyczna pomoc
Typowe problemy
Urządzenie nie działa
Sprawdź bezpieczniki w instalacji domowej; jeśli bezpiecznik jest spalony, wymień go.
Oświetlenie piekarnika nie działa
Żarówka jest poluzowana lub uszkodzona. Dokręć lub wymień żarówkę.
Drzwi piekarnika nie otwierają się po pyrolizie
Piekarnik jest zbyt gorący. Poczekaj, aż urządzenie ostygnie, aby drzwi się odblokowały.
Przed użyciem
- Usuń wszystkie elementy opakowania.
- Wyczyść wnętrze piekarnika i płytę grzejną.
- Wygrzej piekarnik w 250°C przez 30 minut.
- Wypoziomuj urządzenie za pomocą regulowanych nóżek.
- Upewnij się, że instalacja elektryczna jest wykonana przez uprawnionego elektryka.
Ilustracje i schematy

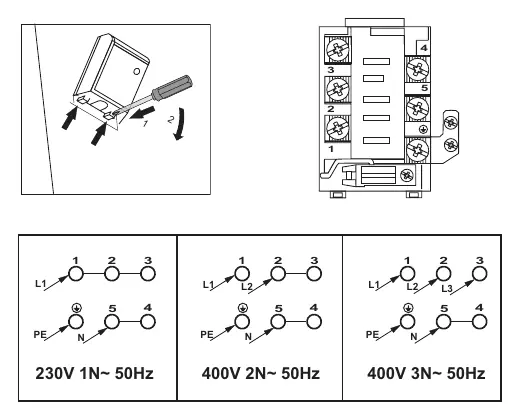

- Schemat podłączenia elektrycznego znajduje się na stronie 12.
- Demontaż drzwi piekarnika opisano na stronie 33.
- Wymiana żarówki oświetlenia piekarnika opisana na stronie 34.
Zgodność modelu
- Używaj naczyń z płaskim dnem.
- Średnica naczynia nie powinna być mniejsza niż pole grzejne.
- Nie używaj naczyń o wklęsłym lub wypukłym dnie.
