Instrukcja obsługi strugarki HiKOKI P 20SF / P 20ST

Najważniejsze informacje z instrukcji

Niniejsza instrukcja zawiera wytyczne dotyczące bezpiecznej obsługi, konserwacji oraz montażu strugarek HiKOKI modeli P 20SF oraz P 20ST. Przed przystąpieniem do pracy należy zapoznać się ze wszystkimi ostrzeżeniami dotyczącymi bezpieczeństwa, aby uniknąć porażenia prądem, pożaru lub poważnych obrażeń.

Opis urządzenia

Strugarka jest przeznaczona do strugania różnych desek i paneli drewnianych. Urządzenie wyposażone jest w precyzyjnie obrobioną przednią i tylną podstawę oraz pokrętło regulacji głębokości cięcia.

Montaż i obsługa

Przed rozpoczęciem pracy upewnij się, że źródło zasilania jest zgodne z tabliczką znamionową, a wyłącznik znajduje się w pozycji OFF. Procedury operacyjne:

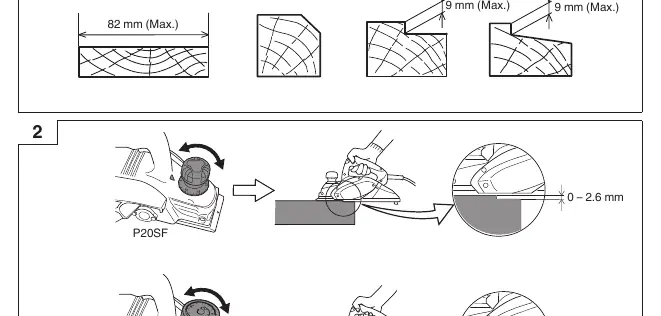

• Ustawianie głębokości cięcia: Regulacja odbywa się za pomocą pokrętła (patrz Rys. 2).
• Cięcie powierzchniowe: Struganie zgrubne wykonuj przy dużej głębokości cięcia i odpowiedniej prędkości. Wykończenie powierzchni wykonuj przy małej głębokości i niskiej prędkości posuwu.

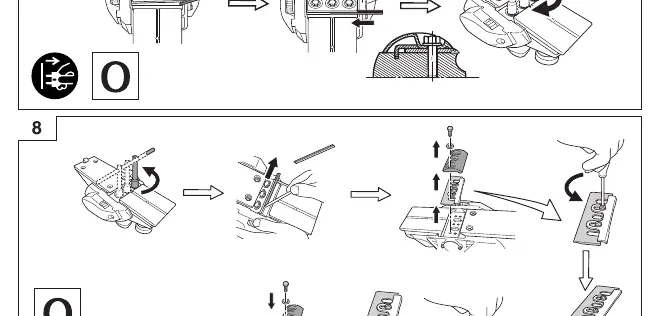

• Wymiana ostrzy: Instrukcja opisuje procedury dla ostrzy karbidowych (dwustronnych) oraz ostrzy ostrzalnych (patrz Rys. 6-12).
• Adapter do pyłu: Możliwość podłączenia adaptera do odsysania pyłu (akcesorium opcjonalne).

Konserwacja i przegląd

Regularna konserwacja jest kluczowa dla wydajności i bezpieczeństwa:

• Kontrola ostrzy: Używanie tępych lub uszkodzonych ostrzy zmniejsza wydajność i przeciąża silnik. Ostrz lub wymieniaj je regularnie.

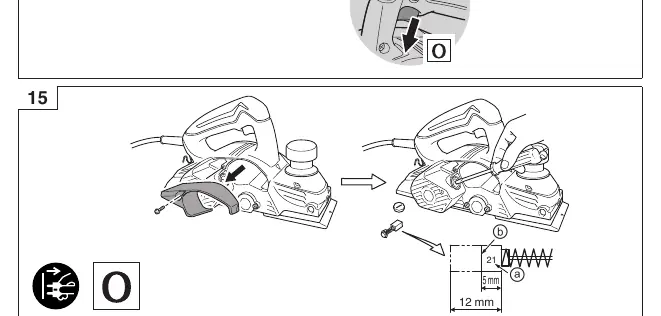

• Szczotki węglowe: Są częściami eksploatacyjnymi. Wymień je na nowe, gdy zużyją się do granicy zużycia (patrz Rys. 15).
• Śruby mocujące: Regularnie sprawdzaj, czy wszystkie śruby są poprawnie dokręcone.
• Silnik: Dbaj o to, aby uzwojenie silnika nie uległo uszkodzeniu ani nie zostało zalane olejem lub wodą.

Dane techniczne

Strugarki charakteryzują się prędkością bez obciążenia 17000 min-1 oraz szerokością cięcia 82 mm. Model P 20SF posiada moc 620 W, natomiast P 20ST posiada moc 550 W lub 580 W (zależnie od napięcia).
