Instrukcja obsługi szlifierki i polerki HiKOKI SP 18VA
Kompletny przewodnik użytkownika dla szlifierki i polerki HiKOKI SP 18VA. Dowiedz się, jak bezpiecznie montować akcesoria, obsługiwać urządzenie, regulować prędkość i dbać o konserwację.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- HiKOKI SP 18VA to elektroniczna szlifierka i polerka o mocy 1250W, przeznaczona do szlifowania i polerowania metalu, drewna oraz powierzchni lakierowanych. Posiada regulację prędkości w zakresie 0-3400 obr./min. str. 4, 5, 10
Najważniejsze czynności
- Montaż uchwytu pętlowego str. 5, 66
- Wymiana szczotek węglowych str. 5, 67
Pierwsze uruchomienie
- Ustaw pokrętło prędkości na odpowiednią wartość (1-6) i włącz urządzenie przełącznikiem. str. 5
Problemy i rozwiązania
Silnik zwalnia lub wyłącza się pod obciążeniem
Zmniejsz nacisk na tarczę. Jeśli urządzenie się wyłączyło, wyłącz przełącznik i włącz ponownie.
str. 5Konserwacja i reset
- Wymiana szczotek węglowych: Odkręć pokrywę szczotek śrubokrętem i wymień zużyte szczotki na nowe o tym samym numerze. str. 5
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc | 1250 W | Pobór mocy | str. 4 |
| Prędkość | 0 – 3400 min-1 | Prędkość bez obciążenia | str. 4 |
Gdzie szukać w PDF
- Montaż i obsługa str. 66, 67
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
HiKOKI SP 18VA to elektroniczna szlifierka i polerka przeznaczona do obróbki metalu, drewna oraz powierzchni lakierowanych. Urządzenie wyposażone jest w elektroniczny układ sterowania, który utrzymuje stałą prędkość obrotową nawet pod obciążeniem. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć porażenia prądem, pożaru lub poważnych obrażeń.
Opis urządzenia i elementy zestawu
W skład zestawu wchodzą:
- Szlifierka/polerka HiKOKI SP 18VA
- Gumowa podkładka
- Uchwyt pętlowy (z śrubą i podkładką)
- Klucz płaski
Montaż i instalacja
Przed przystąpieniem do pracy należy zamontować odpowiednie akcesoria:
- Uchwyt pętlowy: Montowany do korpusu urządzenia za pomocą śruby.
- Tarcza szlifierska: Montowana na wrzecionie, zabezpieczana nakrętką.
- Nakładka wełniana: Stosowana do polerowania, nakładana na podkładkę.
Obsługa i tryby pracy
Prędkość obrotową silnika można regulować za pomocą pokrętła (skala 1-6). Prędkość zwiększa się, obracając pokrętło w stronę "6", a zmniejsza w stronę "1".
- Szlifierka: Urządzenie należy trzymać pod kątem około 15°–25° względem obrabianej powierzchni. Nie należy dociskać tarczy zbyt mocno, aby uniknąć przeciążenia silnika.
- Polerka: Do polerowania powierzchni płaskich i zakrzywionych należy używać nakładki wełnianej z odpowiednim środkiem polerskim lub woskiem.
Konserwacja i bezpieczeństwo
Regularna konserwacja jest kluczowa dla trwałości narzędzia:
- Szczotki węglowe: Należy je regularnie sprawdzać i wymieniać, gdy zużyją się do "granicy zużycia".
- Śruby montażowe: Należy regularnie sprawdzać, czy wszystkie śruby są dokręcone.
- Czyszczenie: Należy dbać o czystość otworów wentylacyjnych, aby zapobiec przegrzaniu silnika.
- Bezpieczeństwo: Zawsze używaj okularów ochronnych i ochrony słuchu. Nie używaj urządzenia w pobliżu materiałów łatwopalnych.
Praktyczna pomoc
Typowe problemy
Urządzenie zatrzymuje się podczas pracy (przeciążenie)
Wyłącz urządzenie przełącznikiem, a następnie włącz ponownie. Zmniejsz nacisk na obrabianą powierzchnię.
Nadmierne wibracje
Sprawdź, czy nakładka wełniana lub tarcza szlifierska są poprawnie zamontowane i wycentrowane.
Przed użyciem
- Sprawdź, czy wszystkie śruby montażowe są dokręcone.
- Upewnij się, że szczotki węglowe nie są zużyte.
- Sprawdź, czy wybrane akcesoria są odpowiednie do wykonywanej pracy.
- Załóż okulary ochronne i ochronniki słuchu.
- Upewnij się, że przewód zasilający nie dotyka obracających się elementów.
Parametry w praktyce
- Moc wejściowa
- 1250 W - moc silnika urządzenia.
- Prędkość bez obciążenia
- 0 – 3400 obr./min - regulowana za pomocą pokrętła.
- Rozmiar tarczy
- 180 mm średnicy zewnętrznej, 22 mm średnicy wewnętrznej.
Ilustracje i schematy
- Rysunek 1: Montaż uchwytu pętlowego.
- Rysunek 2: Montaż tarczy szlifierskiej.

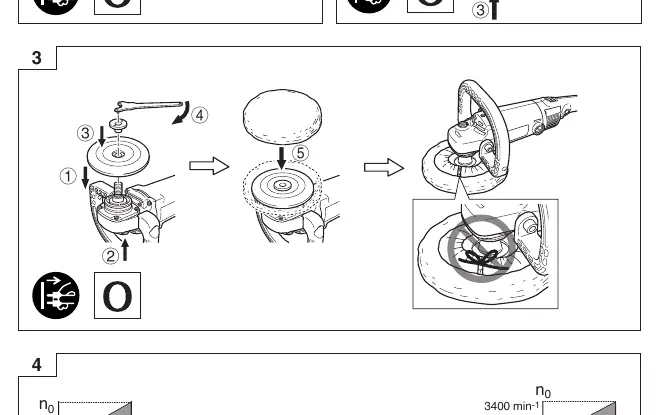

- Rysunek 3: Montaż nakładki wełnianej.
- Rysunek 5: Prawidłowy kąt pracy (15-25 stopni).
- Rysunek 6: Wymiana szczotek węglowych.
Zgodność modelu
- Urządzenie przeznaczone do szlifowania i polerowania.
- Nie używać jako szlifierki kątowej z tarczami do cięcia.
