Instrukcja obsługi czujników płomienia Honeywell serii 1701M5000HL

Szybki przewodnik instalacji i obsługi czujników płomienia Honeywell serii 1701M5000HL. Dowiedz się, jak bezpiecznie zamontować urządzenie, podłączyć przewody i skonfigurować system w strefach zagrożonych wybuchem.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Instrukcja dotyczy instalacji i bezpiecznej obsługi czujników płomienia Honeywell serii 1701M5000HL w strefach zagrożonych wybuchem. str. 1, 2

Najważniejsze czynności

Montaż czujnika str. 2
Podłączenie elektryczne str. 2

Pierwsze uruchomienie

Wyłącz zasilanie i upewnij się, że w otoczeniu nie ma gazów wybuchowych przed otwarciem urządzenia. str. 2

Konserwacja i reset

Brak części serwisowych wewnątrz modułu; w razie awarii należy wymienić cały moduł. str. 1

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
FS10	12 VDC, 60 mA	Parametry zasilania	str. 2
FS20X/FS24X	Max 32 VDC, 150 mA	Parametry zasilania	str. 2

Gdzie szukać w PDF

Ostrzeżenia i bezpieczeństwo str. 1
Instalacja i parametry str. 2

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 1

Strona 2

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy instalacji i bezpiecznej obsługi czujników płomienia Honeywell serii 1701M5000HL oraz powiązanych lamp testowych. Urządzenia te są przeznaczone do pracy w strefach zagrożonych wybuchem (Class 1, Zone 1). Instalacja musi być przeprowadzona wyłącznie przez przeszkolony i wykwalifikowany personel zgodnie z lokalnymi przepisami (np. NFPA 72).

Zasady bezpieczeństwa

Ryzyko wybuchu: Przed otwarciem urządzenia upewnij się, że zasilanie jest wyłączone, a w otoczeniu nie występują gazy ani pyły wybuchowe.
Ochrona przed uszkodzeniem: Nie instaluj urządzenia w miejscach narażonych na silne uszkodzenia mechaniczne.
Szczelność: Aby zachować klasę szczelności IPX6, uszczelnij wejścia przewodów za pomocą uszczelniacza do gwintów (np. Loctite 565).
Montaż: Nie dotykaj czujników na module elektronicznym. Unikaj bezpośredniego światła słonecznego padającego na okno czujnika – użyj osłony przeciwsłonecznej i skieruj czujnik w dół pod kątem co najmniej 40 stopni.
Okablowanie: Używaj wyłącznie przewodów ekranowanych i uziemiaj ekran zgodnie z instrukcją.

Instalacja czujnika płomienia

Zamontuj czujnik, używając śrub o rozmiarze minimum 1/4-20 lub M6. Zaleca się skierowanie czujnika w dół pod kątem co najmniej 40 stopni od poziomu.
Poluzuj, ale nie wykręcaj całkowicie śruby ustalającej na obudowie.
Odkręć 3 śruby Philips, wyjmij moduł elektrooptyczny i umieść go w bezpiecznym miejscu. Nie upuść modułu i nie dotykaj matrycy czujników.
Podłącz dławik kablowy lub przewód do obudowy przez otwory 3/4" NPT lub M25. Podłącz odpowiednie przewody (znamionowe na min. 85°C) do złączy polowych zgodnie ze schematem na pokrywie modułu. Upewnij się, że obudowa jest prawidłowo uziemiona.
Skonfiguruj urządzenie zgodnie z instrukcją użytkownika i załącznikiem wydajności (Performance Appendix).
Podłącz złącza polowe z powrotem do modułu i zabezpiecz go w obudowie śrubami Philips.
Załóż pokrywę, upewniając się, że o-ring jest ściśnięty. Dokręć śrubę pokrywy i dokonaj wstępnej regulacji pola widzenia (FoV).
Po pełnej konfiguracji i przetestowaniu systemu dokręć wszystkie śruby.

Parametry elektryczne

Urządzenia wymagają zasilania zgodnie z poniższymi specyfikacjami:

Test Lamps (zasilane bateryjnie): 12 VDC, 600 mA
FS10: 12 VDC, 60 mA
FS10-R-A: Max 29 VDC, 120 mA; Przekaźnik 24 VDC, 1 A
FS20X i FS24X: Max 32 VDC, 150 mA; Przekaźnik 24 VDC, 1 A
FS20XP i FS24XP: 18 - 32 VDC, 500 mA max; Przekaźnik 24 VDC/AC, 2 A max

Informacje o producencie

Honeywell International Inc.

Profil marki

Strona producenta https://www.honeywell.com Wsparcie https://www.honeywell.com/us/en/support

Praktyczna pomoc

Typowe problemy

Niewłaściwa detekcja płomienia

Sprawdź kąt nachylenia (zalecane min. 40 stopni w dół), usuń przeszkody z pola widzenia, unikaj bezpośredniego światła słonecznego i źródeł zakłóceń elektromagnetycznych.

Ryzyko wybuchu podczas instalacji

Upewnij się, że zasilanie jest wyłączone, a w otoczeniu nie ma gazów ani pyłów wybuchowych przed otwarciem obudowy.

Utrata szczelności IPX6

Zastosuj uszczelniacz do gwintów (np. Loctite 565) na wejściach przewodów.

Przed użyciem

Sprawdź, czy miejsce montażu jest zgodne z klasyfikacją strefy zagrożonej.
Przygotuj śruby montażowe 1/4-20 lub M6.
Upewnij się, że używasz przewodów ekranowanych.
Sprawdź, czy masz uszczelniacz do gwintów dla zachowania szczelności IPX6.
Upewnij się, że personel instalujący posiada odpowiednie przeszkolenie.

Parametry w praktyce

FS20XP/FS24XP: Wersje o wyższym poborze prądu (do 500 mA) i przekaźniku 2 A.

Ilustracje i schematy

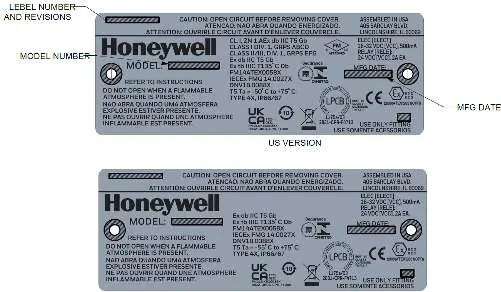

Schemat tabliczki znamionowej (Nameplate) zawiera kluczowe informacje o certyfikatach, klasyfikacji strefy (Class 1, Div 1) oraz parametrach elektrycznych.

Zgodność modelu

Wymaga instalacji przez przeszkolony personel.
Zgodność z NFPA 72 i lokalnymi przepisami.
Wymaga przewodów odpornych na temperaturę min. 85°C.
