Instrukcja montażu czujnika prędkości Honeywell VM721V1
Przewodnik instalacji i specyfikacja techniczna czujnika prędkości Honeywell VM721V1. Dowiedz się, jak poprawnie montować, lutować i podłączać czujnik AMR.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Honeywell VM721V1 to dwupinowy czujnik prędkości AMR. Wymaga zasilania 4-24V, ochrony ESD podczas montażu oraz lutowania w temperaturze 250-260°C. str. 1
Najważniejsze czynności
- Lutowanie czujnika str. 1
- Zabezpieczenie przed ESD str. 1
Problemy i rozwiązania
Zanieczyszczenie czujnika
Nie używać myjek ciśnieniowych; stosować płukanie z mieszaniem.
str. 1Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie zasilania | 4.0 V - 24 V | Zakres napięcia pracy | str. 1 |
| Częstotliwość przełączania | 35 kHz | Maksymalna częstotliwość | str. 1 |
Gdzie szukać w PDF
- Informacje ogólne i charakterystyka str. 1
- Schematy i parametry aplikacyjne str. 2
- Montaż i wymiary str. 3
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Czujnik Honeywell VM721V1 to dwupinowy układ scalony (IC) typu AMR (Anisotropic Magnetoresistive), zaprojektowany do wykrywania prędkości obrotowej pierścieniowych enkoderów magnetycznych. Urządzenie wymaga przestrzegania rygorystycznych zasad ochrony przed wyładowaniami elektrostatycznymi (ESD) oraz specyficznych warunków lutowania, aby uniknąć uszkodzenia komponentu.
Montaż i lutowanie
Podczas montażu i lutowania należy przestrzegać następujących wytycznych:
- Ochrona ESD: Produkt jest wrażliwy na wyładowania elektrostatyczne (klasa 3). Należy stosować odpowiednie środki ostrożności i pracować wyłącznie na stanowiskach wolnych od ładunków statycznych.
- Lutowanie: Należy lutować falowo w temperaturze od 250°C do 260°C przez maksymalnie 3 sekundy.
- Wsparcie wyprowadzeń: Należy zapewnić odpowiednie podparcie wyprowadzeń podczas formowania lub przycinania, aby uniknąć naprężeń wewnątrz plastikowej obudowy.
- Czyszczenie: Nie używać myjek ciśnieniowych, ponieważ strumień pod wysokim ciśnieniem może wprowadzić zanieczyszczenia do wnętrza obudowy. Zaleca się płukanie z mieszaniem.
Podłączenie i pinout
Czujnik posiada dwa wyprowadzenia:
- Pin 1: Vs (napięcie zasilania)
- Pin 2: GND (masa)
Czujnik współpracuje z zewnętrznym rezystorem pomiarowym. Szczegółowe schematy blokowe oraz aplikacyjne znajdują się w pełnej dokumentacji.
Dane techniczne
Kluczowe parametry pracy czujnika:
- Napięcie zasilania (Vs): 4,0 V do 24 V (przy -40°C do 110°C) lub do 9,0 V (przy 150°C).
- Częstotliwość przełączania: do 35 kHz.
- Temperatura pracy: -40°C do 150°C.
- Prąd zasilania (stan wysoki): 12-16 mA (typowo 14 mA).
- Prąd zasilania (stan niski): 5,9-8,0 mA (typowo 6,95 mA).
Bezpieczeństwo
Nigdy nie używaj tego produktu w aplikacjach związanych z poważnym ryzykiem dla życia lub mienia bez upewnienia się, że cały system został zaprojektowany z uwzględnieniem tych ryzyk i że produkt jest odpowiednio dobrany oraz zainstalowany.
Informacje o producencie
Honeywell International Inc.
Praktyczna pomoc
Typowe problemy
Uszkodzenie ESD
Zawsze pracuj na stanowisku antystatycznym; produkt jest wrażliwy na wyładowania (klasa 3).
Uszkodzenie podczas lutowania
Nie przekraczaj temperatury 260°C i czasu 3 sekund; zapewnij podparcie wyprowadzeń.
Zanieczyszczenie obudowy
Nie używaj myjek ciśnieniowych do czyszczenia czujnika.
Przed użyciem
- Sprawdź, czy napięcie zasilania mieści się w zakresie 4-24V.
- Upewnij się, że stanowisko pracy jest zabezpieczone przed ESD.
- Zweryfikuj orientację montażu (radialna lub osiowa) względem enkodera.
- Przygotuj rezystor pomiarowy zgodnie z wymaganiami aplikacji.
Parametry w praktyce
- Napięcie zasilania (Vs)
- Zakres napięcia pracy: 4V do 24V (zależnie od temperatury).
- Częstotliwość przełączania
- Maksymalna częstotliwość pracy czujnika wynosi 35 kHz.
Ilustracje i schematy
- Rysunek orientacji montażu pokazuje różnice między montażem radialnym a osiowym względem magnesu.
- Schemat blokowy przedstawia wewnętrzną strukturę mostka AMR i układu scalonego.

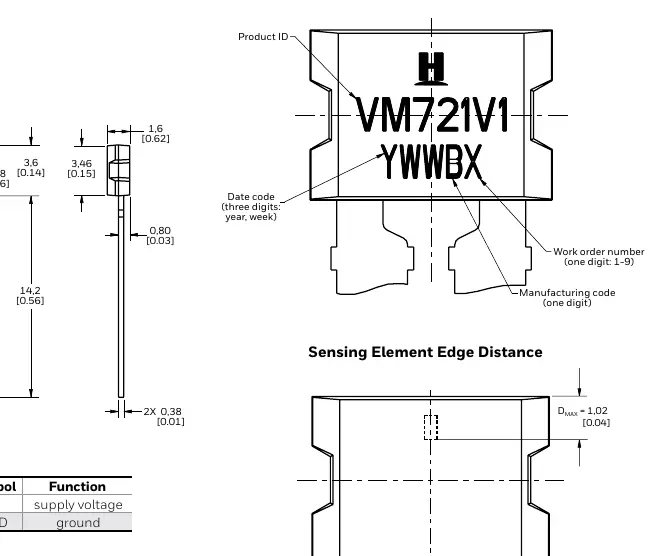

- Rysunek wymiarowy zawiera szczegółowe odległości dla poprawnego pozycjonowania elementu czujnikowego.
Zgodność modelu
- Czujnik wymaga pierścieniowego enkodera magnetycznego jako celu pomiarowego.
- Wymaga zewnętrznego rezystora pomiarowego (typowo 100-300 Ohm).
