Instrukcja montażu przełącznika pomocniczego Honeywell 201052A/B

Kompletny przewodnik instalacji i konfiguracji przełącznika pomocniczego Honeywell 201052A/B. Dowiedz się, jak poprawnie zamontować urządzenie na siłownikach ML6161/ML7161, ustawić krzywki przełączające oraz sprawdzić ciągłość obwodu.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Przełącznik pomocniczy Honeywell 201052A/B służy do sterowania urządzeniami zewnętrznymi w połączeniu z siłownikami ML6161/ML7161. Montaż wymaga odłączenia zasilania i użycia przycisku declutch podczas ustawiania piasty. str. 1, 2

Najważniejsze czynności

  • Montaż przełącznika na siłowniku str. 2
  • Ustawienie krzywki przełącznika str. 2

Problemy i rozwiązania

Uszkodzenie przekładni

Nie obracaj piasty bez wciśnięcia przycisku declutch.

str. 1

Dane techniczne

Parametr Wartość Znaczenie Strony
Napięcie 24 Vac Zasilanie elektryczne str. 1
Obciążenie 50 VA Maksymalne obciążenie str. 1

Gdzie szukać w PDF

  • Strona 1: Dane techniczne i ostrzeżenia str. 1
  • Strona 2: Instrukcja montażu i konfiguracji str. 2
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje

Przełącznik pomocniczy Honeywell 201052A/B jest przeznaczony do współpracy z siłownikami Honeywell ML6161 oraz ML7161. Umożliwia sterowanie urządzeniami zewnętrznymi, takimi jak cewki nagrzewnic elektrycznych czy wentylatory, w określonym punkcie skoku siłownika (od 0° do 90°). Model 201052A zawiera jeden przełącznik, natomiast 201052B zawiera dwa.

Instalacja

Montaż musi być przeprowadzony przez przeszkolonego technika serwisu. Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie, aby uniknąć porażenia prądem lub uszkodzenia obwodów.

Montaż przełącznika pomocniczego 201052A na siłowniku ML6161

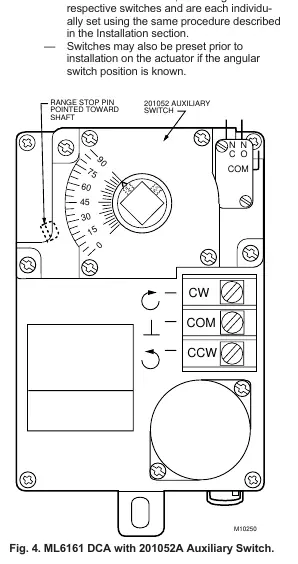

Montaż przełącznika pomocniczego 201052A na siłowniku ML6161
  • Ostrzeżenie: Podczas ręcznego obracania piasty silnika należy wcisnąć przycisk declutch (sprzęgła). Obracanie piasty ręką lub kluczem bez użycia przycisku może trwale uszkodzić wewnętrzne przekładnie.
  • Dopasuj piastę przełącznika do śrub ustalających na siłowniku.
  • Zamontuj przełącznik na siłowniku i dokręć trzy śruby mocujące.
  • Użyj przycisku declutch, aby obrócić piastę do żądanej pozycji roboczej.

Ustawienia i konfiguracja

Po zamontowaniu urządzenia należy ustawić krzywki wewnątrz zespołu przełącznika:

Konfiguracja przełączania dla ruchu przeciwnie do ruchu wskazówek zegara (CCW)
Konfiguracja przełączania dla ruchu przeciwnie do ruchu wskazówek zegara (CCW)
  • Użyj śrubokręta, aby przesunąć krzywkę do odpowiedniej pozycji.
  • Pamiętaj o kierunku ruchu krzywki dla celów przełączania (zgodnie z rysunkami w instrukcji).
  • Monitoruj zamknięcie przełącznika za pomocą omomierza, aby sprawdzić ciągłość obwodu.
  • Wskaźnik pozycji kątowej na obudowie przełącznika porusza się od 90° do 0° podczas ruchu w kierunku przeciwnym do ruchu wskazówek zegara (CCW) oraz od 0° do 90° podczas ruchu zgodnie z ruchem wskazówek zegara (CW).

Dane techniczne

  • Obciążenie elektryczne: 50 VA, pilot duty przy 24 Vac (selektywne, nie jednoczesne).
  • Typ przełączania: Mikroprzełączniki SPDT (jednobiegunowe, dwupołożeniowe).
  • Różnica przełączania (dyferencjał): Maksymalnie 3 stopnie kątowe.
  • Zgodność: Underwriters Laboratories Inc. Recognized (File No. E4436, Guide No. XAPX).

Informacje o producencie

Honeywell International Inc.

Profil marki

Praktyczna pomoc

Typowe problemy

Uszkodzenie wewnętrznych przekładni siłownika

Nigdy nie obracaj piasty silnika ręką lub kluczem bez wciśnięcia przycisku declutch.

Błędne działanie przełącznika

Upewnij się, że krzywka została ustawiona zgodnie z kierunkiem ruchu siłownika (CW lub CCW) i sprawdź ciągłość obwodu omomierzem.

Przed użyciem

  • Odłącz zasilanie przed instalacją.
  • Upewnij się, że technik instalujący posiada odpowiednie przeszkolenie.
  • Sprawdź, czy parametry elektryczne (24 Vac, 50 VA) są zgodne z aplikacją.
  • Upewnij się, że przycisk declutch jest wciśnięty podczas ręcznego ustawiania pozycji piasty.

Ilustracje i schematy

  • Rysunki 2 i 3 pokazują konfigurację przełączania dla ruchu przeciwnie do ruchu wskazówek zegara (CCW) oraz zgodnie z ruchem wskazówek zegara (CW).
  • Rysunek 4 przedstawia sposób montażu przełącznika na siłowniku ML6161.
