Instrukcja obsługi samolotu RC Horizon Hobby Fw 190A 1.5m

Najważniejsze informacje z instrukcji

Samolot Fw 190A 1.5m to zaawansowany model RC wyposażony w technologie SAFE Select oraz AS3X. Przed pierwszym lotem należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, przeprowadzić poprawny montaż, skonfigurować nadajnik oraz wyważyć model (środek ciężkości CG).

Montaż modelu

Montaż obejmuje następujące etapy:

• Statecznik poziomy: Wsuń rurkę statecznika w otwór w kadłubie, zamontuj 2-częściowy statecznik i przykręć go śrubami M3 x 10 mm. Podłącz cięgna sterowe.
• Skrzydła: Wyrównaj złącza serw, wsuń skrzydła w kadłub i zabezpiecz czterema śrubami M3 x 32 mm.

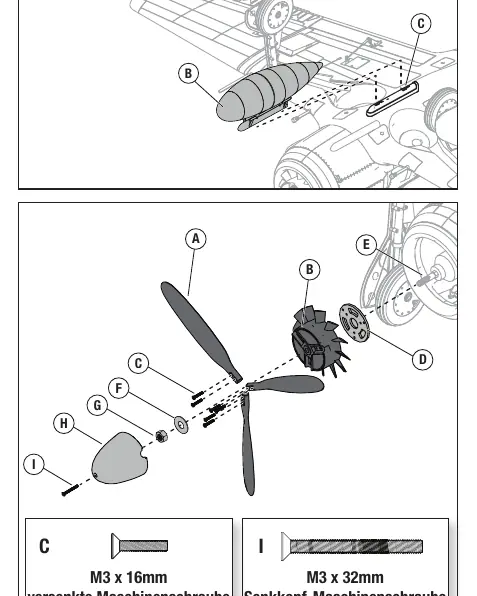

• Śmigło: Zamontuj piastę, łopaty śmigła (śruby M3 x 16 mm) oraz kołpak (śruba M3 x 32 mm). Upewnij się, że kable regulatora nie kolidują z wentylatorem.

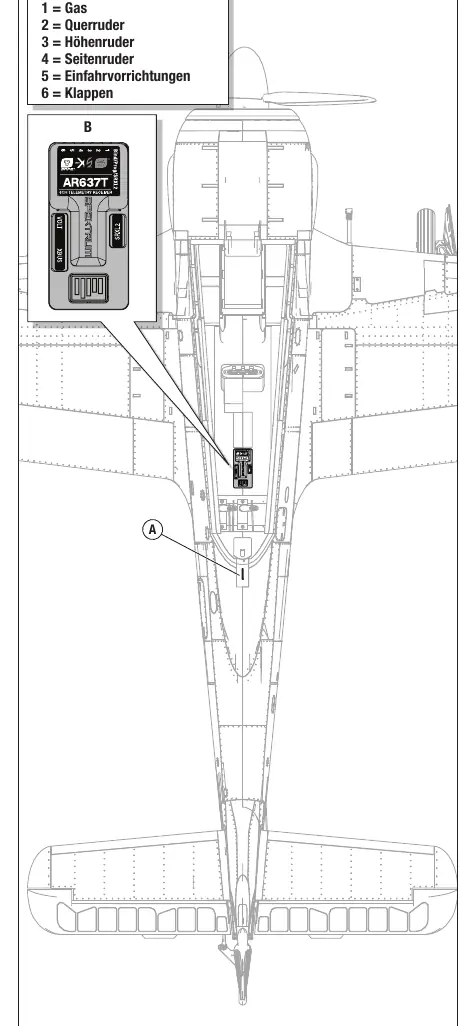

Konfiguracja nadajnika i bindowanie

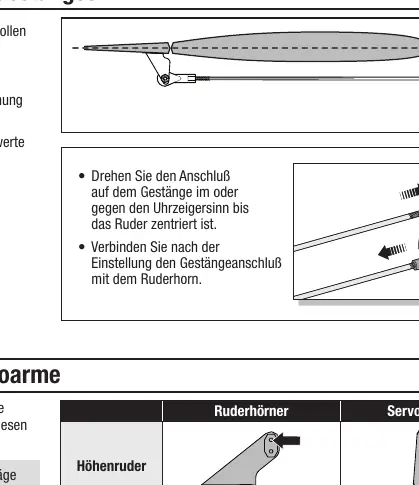

Nadajnik musi być zaprogramowany zgodnie z tabelą w instrukcji (ustawienia typu modelu, rewersy serw, dual rates). Procedura bindowania polega na włączeniu nadajnika i odbiornika w trybie bindowania (używając przycisku na odbiorniku lub wtyczki bind). Po bindowaniu należy ustawić trymery na zero i mechanicznie wycentrować stery.

Systemy SAFE Select i AS3X

Model posiada system AS3X (stabilizacja lotu) oraz opcjonalny SAFE Select (ograniczenie kątów wychylenia i samopoziomowanie). SAFE Select można aktywować lub dezaktywować podczas bindowania. Możliwe jest przypisanie przełącznika na nadajniku do zmiany trybów lotu.

Lot i lądowanie

Przed lotem wykonaj test zasięgu i sprawdź kierunki wychyleń sterów. Podczas startu używaj klap w pozycji startowej. Po wylądowaniu odłącz akumulator, aby uniknąć jego głębokiego rozładowania. Zalecany czas lotu dla akumulatora 5000mAh 6S to 3 minuty na początek.

Konserwacja i rozwiązywanie problemów

Regularnie sprawdzaj dokręcenie śrub, stan śmigła i wyważenie modelu. W przypadku wibracji sprawdź wyważenie śmigła i stan silnika. Jeśli samolot nie reaguje na gaz, sprawdź ustawienia nadajnika i połączenia elektryczne.
