Instrukcja obsługi zestawu narzędzi HOTO 16V Brushless Drill Tool Kit
Kompletny przewodnik użytkownika dla zestawu narzędzi HOTO 16V Brushless Drill Tool Kit. Instrukcja zawiera opis elementów zestawu, zasady obsługi wiertarko-wkrętarki, procedury ładowania, wskazówki dotyczące bezpieczeństwa oraz...
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Zestaw HOTO 16V Brushless Drill Tool Kit to komplet narzędzi z wiertarko-wkrętarką 16V. Aby użyć wiertarki, naładuj ją przez port USB-C, zamocuj wiertło w uchwycie, ustaw kierunek obrotów przełącznikiem i wybierz tryb pracy przyciskiem Mode. str. 3, 4, 5
Najważniejsze czynności
- Instalacja wiertła: Obróć uchwyt w lewo, aby poluzować, włóż wiertło, obróć w prawo, aby dokręcić. str. 4
- Zmiana kierunku obrotów: Użyj przełącznika (3) - lewo dla wiercenia, prawo dla wykręcania. str. 4
Pierwsze uruchomienie
- Naładuj urządzenie przed pierwszym użyciem, używając kabla USB-C. str. 5
Problemy i rozwiązania
Wiertarka przerywa pracę (E3/E9)
Temperatura akumulatora jest poza zakresem. Pozostaw w temperaturze pokojowej.
str. 6
Wiertarka nie działa po naciśnięciu spustu
Przełącznik kierunku jest w pozycji środkowej (blokada). Przesuń go w lewo lub prawo.
str. 6Kody błędów
| Kod | Znaczenie | Działanie | Strony |
|---|---|---|---|
| E3 / E9 | Temperatura akumulatora zbyt wysoka lub zbyt niska. | Pozostaw w temperaturze pokojowej. | str. 6 |
| E1 | Akumulator rozładowany. | Naładuj wiertarkę. | str. 6 |
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 14.4 V | Napięcie znamionowe akumulatora. | str. 7 |
| Maksymalny moment obrotowy | 442 lb-in | Siła dokręcania. | str. 7 |
| Pojemność akumulatora | 1900 mAh | Pojemność ogniwa. | str. 7 |
Gdzie szukać w PDF
- Opis narzędzi str. 3
- Instrukcja obsługi wiertarki str. 4, 5
- Rozwiązywanie problemów str. 6
- Dane techniczne str. 7
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Zestaw narzędzi HOTO 16V Brushless Drill Tool Kit to wszechstronny komplet narzędzi ręcznych i elektronarzędzi. Przed pierwszym użyciem należy zapoznać się z instrukcją obsługi, aby zapewnić bezpieczną i efektywną pracę. Zestaw zawiera wiertarko-wkrętarkę, młotek, szczypce, klucz nastawny, miarkę oraz zestaw bitów i akcesoriów.

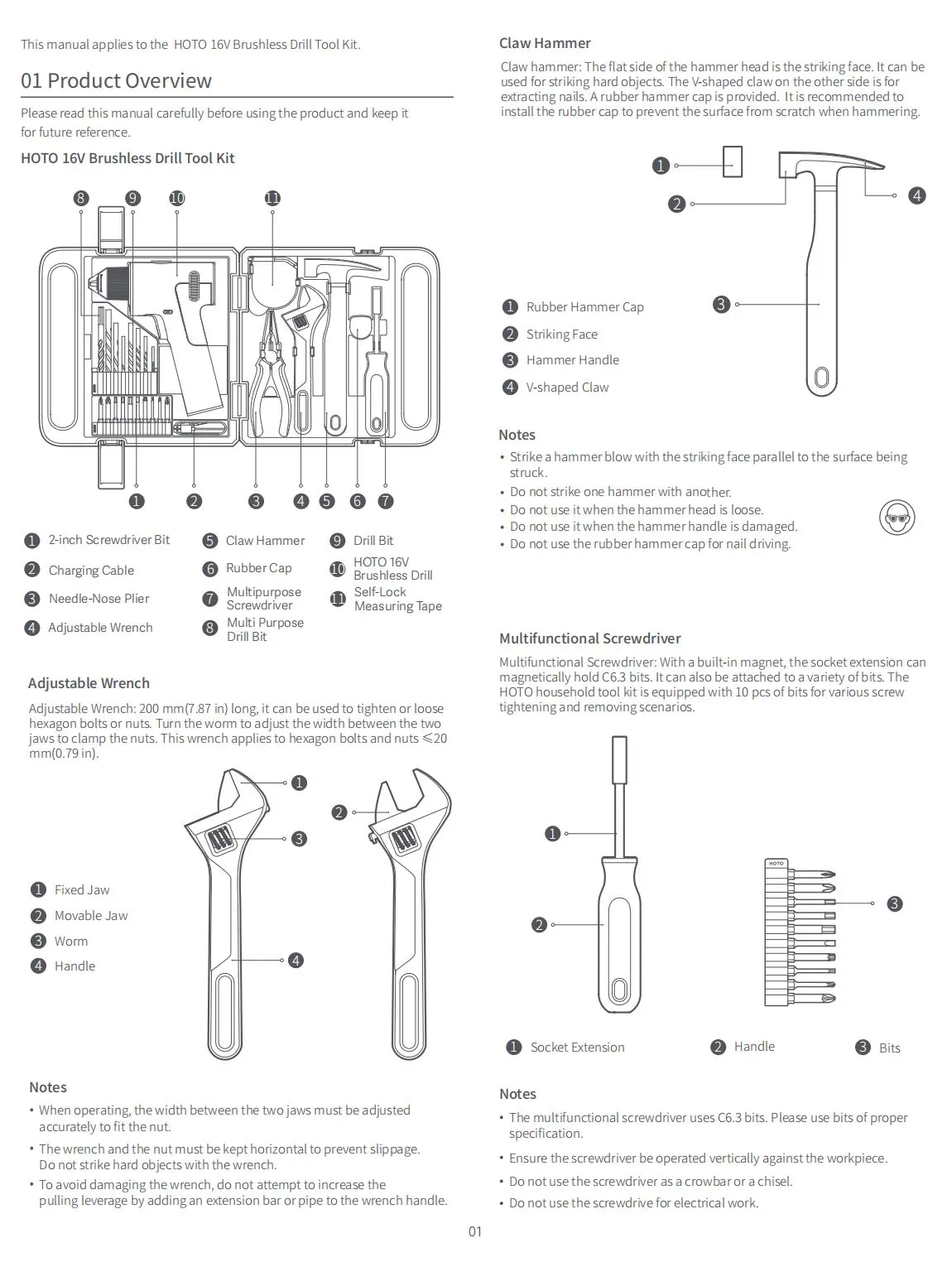

Opis elementów zestawu
- Wiertarko-wkrętarka 16V: Bezszczotkowe narzędzie do wkręcania i wiercenia.
- Młotek: Posiada gumową nasadkę ochronną na obuchu.
- Klucz nastawny: Do śrub i nakrętek o średnicy do 20 mm.
- Szczypce: Z funkcją zaciskania i zdejmowania izolacji.
- Miarka: Samoblokująca, o zasięgu 3 m.
- Wkrętak wielofunkcyjny: Z wbudowanym magnesem i zestawem bitów.

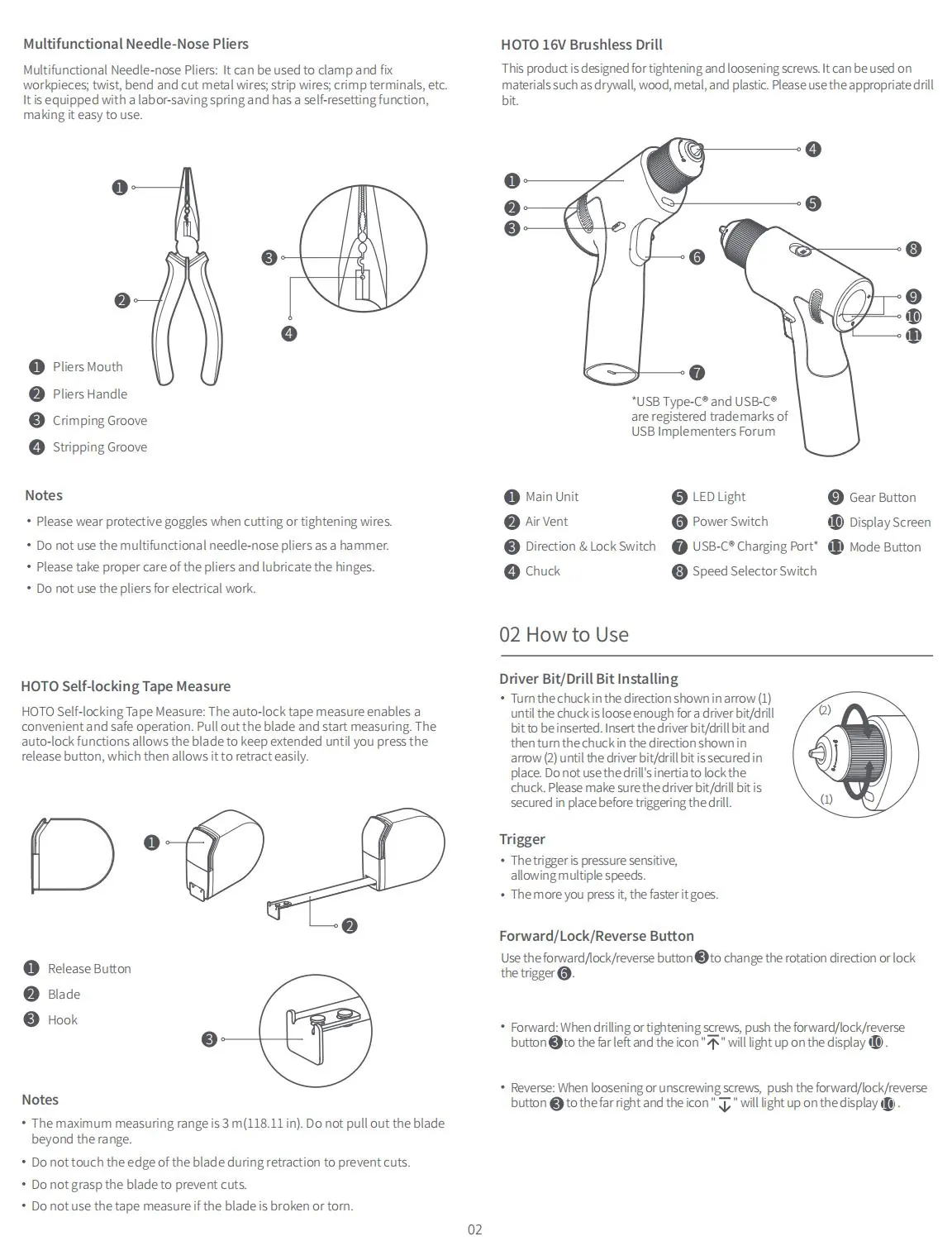

Obsługa wiertarko-wkrętarki
Instalacja bitów: Obróć uchwyt wiertarski w kierunku wskazanym strzałką (1), aż będzie wystarczająco luźny. Włóż bit, a następnie dokręć uchwyt w kierunku strzałki (2).
Kierunek obrotów: Użyj przełącznika kierunku (3). Pozycja lewa (ikona strzałki w górę) służy do wiercenia/wkręcania. Pozycja prawa (ikona strzałki w dół) służy do wykręcania.

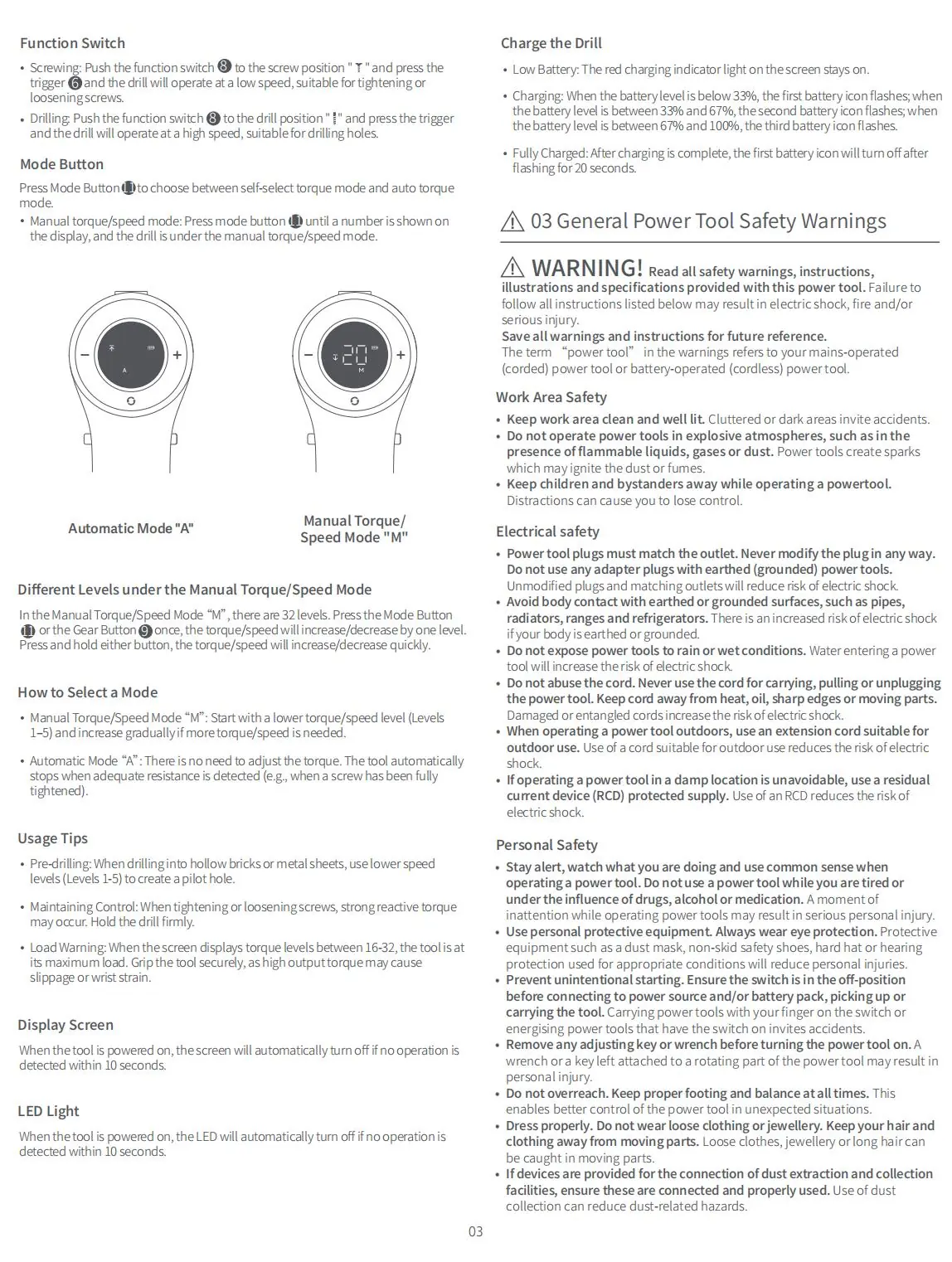

Tryby pracy: Użyj przycisku trybu (11), aby przełączać między trybem ręcznym (wyświetlana liczba) a automatycznym (ikona A). W trybie ręcznym można regulować moment obrotowy przyciskami (8) i (9).
Ładowanie
Ładowanie odbywa się przez port USB-C. Stan naładowania sygnalizowany jest ikoną baterii na wyświetlaczu:
- Poniżej 33%: Pierwsza ikona miga.
- 33% - 67%: Druga ikona miga.
- 67% - 100%: Trzecia ikona miga.
- Pełne naładowanie: Ikona przestaje migać po 20 sekundach.
Bezpieczeństwo
Podczas pracy z elektronarzędziami należy przestrzegać zasad bezpieczeństwa:
- Zawsze używaj okularów ochronnych.
- Nie używaj narzędzi w pobliżu materiałów łatwopalnych.
- Nie używaj wiertarki w deszczu lub wilgotnym środowisku.
- Nie przeciążaj narzędzia; w przypadku zablokowania natychmiast wyłącz urządzenie.
- Akumulator nie jest wymienny.

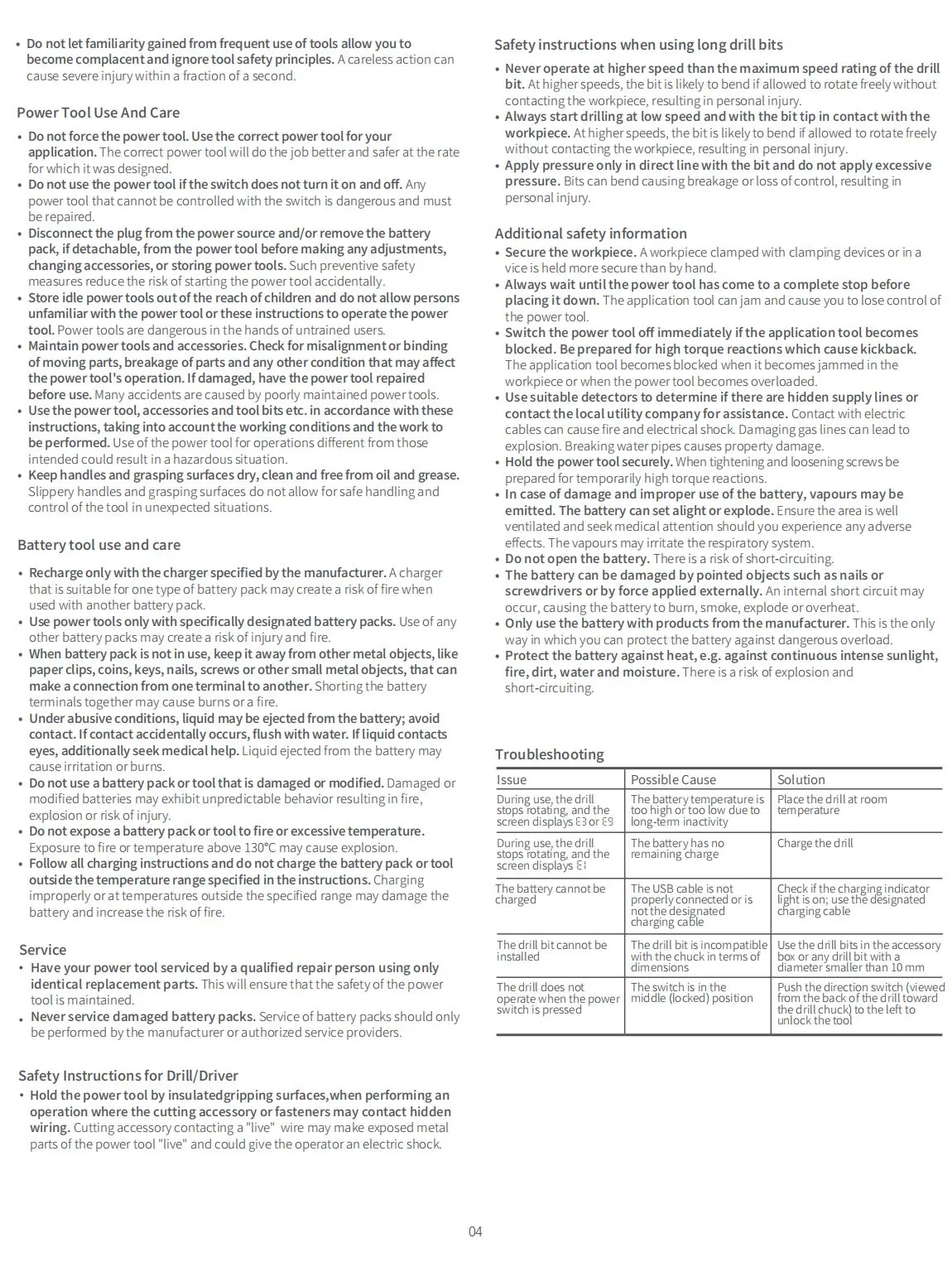

Rozwiązywanie problemów
W przypadku problemów z działaniem wiertarki, sprawdź poniższe punkty:
- Wiertarka przerywa pracę: Sprawdź temperaturę (zbyt wysoka/niska) lub poziom naładowania baterii.
- Brak możliwości ładowania: Upewnij się, że używasz oryginalnego kabla USB.
- Wiertło nie wchodzi: Upewnij się, że średnica wiertła nie przekracza 10 mm.
- Wiertarka nie działa: Sprawdź, czy przełącznik kierunku nie znajduje się w pozycji środkowej (blokada).
Dane techniczne
Kluczowe parametry urządzenia:
- Napięcie znamionowe: 14.4 V
- Maksymalny moment obrotowy: 442 lb-in
- Prędkość obrotowa (wysoka): 0-1700 /min
- Prędkość obrotowa (niska): 0-400 /min
- Maksymalna średnica uchwytu: 10 mm
- Pojemność akumulatora: 1900 mAh
Praktyczna pomoc
Typowe problemy
Wiertarka przerywa pracę, na ekranie wyświetla się E3 lub E9
Temperatura akumulatora jest zbyt wysoka lub zbyt niska. Pozostaw urządzenie w temperaturze pokojowej.
Wiertarka przerywa pracę, na ekranie wyświetla się E1
Akumulator jest rozładowany. Naładuj urządzenie.
Wiertarka nie uruchamia się po naciśnięciu spustu
Sprawdź, czy przełącznik kierunku obrotów nie znajduje się w pozycji środkowej (blokada).
Nie można zainstalować wiertła
Upewnij się, że średnica wiertła nie przekracza 10 mm i jest kompatybilna z uchwytem.
Przed użyciem
- Sprawdź, czy akumulator jest naładowany.
- Upewnij się, że wiertło lub bit jest poprawnie zamocowany w uchwycie.
- Ustaw odpowiedni kierunek obrotów (lewo/prawo).
- Wybierz odpowiedni tryb pracy (ręczny/automatyczny).
- Załóż okulary ochronne.
Parametry w praktyce
- Moment obrotowy (442 lb-in)
- Siła dokręcania narzędzia; regulowana w trybie ręcznym.
- Prędkość obrotowa (0-1700 /min)
- Szybkość obrotów wiertła; wysoka dla wiercenia, niska dla wkręcania.
- Pojemność akumulatora (1900 mAh)
- Pojemność wbudowanego akumulatora litowo-jonowego.
Ilustracje i schematy
- Schemat przedstawia części wiertarki: spust, przełącznik kierunku, uchwyt, port ładowania USB-C.
- Schemat młotka wskazuje na obuch, gumową nasadkę i rękojeść.
- Schemat klucza nastawnego pokazuje szczęki i śrubę regulacyjną.
Zgodność modelu
- Wiertarka obsługuje wiertła o średnicy do 10 mm.
- Wkrętak wielofunkcyjny obsługuje bity C6.3.
- Klucz nastawny obsługuje śruby i nakrętki do 20 mm.
