Instrukcja obsługi drukarki termicznej HPRT MPT-II
Szybki przewodnik po obsłudze mobilnej drukarki termicznej HPRT MPT-II. Dowiedz się, jak zainstalować baterię, załadować papier, sparować urządzenie przez Bluetooth oraz interpretować wskaźniki LED.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- HPRT MPT-II to mobilna drukarka termiczna. Instrukcja obejmuje instalację baterii, ładowanie papieru, parowanie Bluetooth (kod 0000) oraz interpretację wskaźników LED. str. 1, 2
Najważniejsze czynności
- Włączanie/Wyłączanie str. 2
- Parowanie Bluetooth str. 2
Pierwsze uruchomienie
- Naładuj baterię, zainstaluj ją w drukarce, załaduj papier termiczny i włącz urządzenie przyciskiem zasilania. str. 2
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Drukarka nie drukuje lub drukuje śmieci
Sprawdź jakość papieru, temperaturę otoczenia oraz czy kabel interfejsu jest poprawnie podłączony.
str. 1Konserwacja i reset
- W przypadku długiego przechowywania należy wyjąć baterię. str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Rozdzielczość | 203dpi | Jakość wydruku | str. 2 |
| Szybkość druku | Max. 70mm/s | Prędkość pracy | str. 2 |
Gdzie szukać w PDF
- Strona tytułowa i środki ostrożności str. 1
- Specyfikacja i obsługa str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Drukarka HPRT MPT-II to mobilne urządzenie termiczne. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa dotyczącymi baterii litowo-jonowej, unikać wysokich temperatur oraz wilgoci. Drukarka wymaga ładowania za pomocą dedykowanego zasilacza.

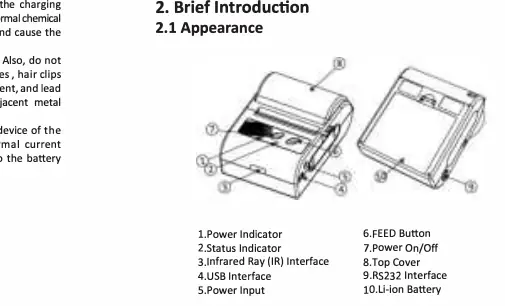

Opis urządzenia
Urządzenie posiada wskaźniki LED (zasilanie i status), przycisk zasilania, przycisk FEED (wysuw papieru), port USB, port RS232 oraz interfejs podczerwieni (IR). Bateria jest umieszczona w dedykowanym slocie pod pokrywą.
Przygotowanie do pracy
Instalacja baterii
Otwórz komorę baterii, włóż akumulator Li-ion, zwracając uwagę na polaryzację (+/-), a następnie zamknij pokrywę.
Ładowanie papieru
- Naciśnij przycisk otwierania górnej pokrywy.
- Umieść rolkę papieru termicznego w komorze, zwracając uwagę na kierunek odwinięcia papieru.
- Wyciągnij końcówkę papieru na zewnątrz i zamknij pokrywę.
Obsługa drukarki
Włączanie i wyłączanie
Aby włączyć drukarkę, naciśnij przycisk zasilania. Aby wyłączyć, przytrzymaj przycisk zasilania przez 2 sekundy.
Test drukarki
Aby wykonać test, przytrzymaj przycisk FEED, a następnie naciśnij przycisk zasilania i przytrzymaj oba przez około 3 sekundy.
Łączność Bluetooth
- Włącz drukarkę.
- Wyszukaj urządzenie na telefonie lub komputerze.
- Wybierz "MPT-II" i wprowadź kod parowania "0000".
Wskaźniki LED i dźwiękowe
Drukarka informuje o swoim stanie za pomocą diod LED oraz sygnałów dźwiękowych. Przykładowo, migająca niebieska dioda oznacza niski poziom baterii, a ciągłe świecenie niebieskiej diody podczas ładowania oznacza pełne naładowanie.
Dane techniczne
- Rozdzielczość: 203dpi (8 punktów/mm)
- Szybkość druku: Max. 70mm/s
- Bateria: 1500mAh 7.4V Li-ion
- Wymiary: 102.5 x 75 x 45 mm
- Waga: 279g (bez papieru)
Praktyczna pomoc
Typowe problemy
Drukarka nie drukuje przez Bluetooth
Upewnij się, że drukarka jest włączona, sparowana z kodem '0000' i znajduje się w zasięgu do 10 metrów od urządzenia głównego.
Dioda zasilania miga na niebiesko
Bateria jest bliska wyczerpania. Podłącz drukarkę do ładowania za pomocą zasilacza.
Drukarka nie rozpoznaje papieru z czarnym znacznikiem
Upewnij się, że czarny znacznik jest zgodny ze specyfikacją (szerokość min. 7mm, wysokość 4-6mm) i znajduje się po lewej stronie paragonu.
Przed użyciem
- Naładuj baterię przed pierwszym użyciem.
- Upewnij się, że papier termiczny jest poprawnie załadowany.
- Sprawdź, czy temperatura otoczenia mieści się w zakresie -5°C do 50°C.
- Przygotuj kod parowania '0000' dla połączenia Bluetooth.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Rozdzielczość 203dpi
- Standardowa jakość wydruku zapewniająca czytelność tekstu i kodów kreskowych.
- Szerokość papieru 58mm
- Standardowy rozmiar rolki papieru termicznego dla drukarek mobilnych.
- Bateria 1500mAh
- Pojemność akumulatora zapewniająca mobilność urządzenia.
Ilustracje i schematy
- Wskaźniki LED: Czerwona dioda sygnalizuje zasilanie, niebieska dioda sygnalizuje status (ładowanie, błędy, Bluetooth).
- Przycisk FEED: Służy do ręcznego wysuwu papieru oraz inicjacji testu drukarki.
Zgodność modelu
- Drukarka obsługuje systemy Windows XP/Vista/Win 7/8/10.
- Maksymalna liczba sparowanych urządzeń głównych to 8.
