Instrukcja obsługi falownika fotowoltaicznego Huawei SUN2000 150K-MG0
Szybki przewodnik instalacji i uruchomienia falownika fotowoltaicznego Huawei SUN2000 150K-MG0. Dowiedz się, jak zamontować urządzenie, podłączyć przewody AC/DC oraz przeprowadzić pierwsze uruchomienie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument jest szybkim przewodnikiem instalacji falownika fotowoltaicznego Huawei SUN2000 150K-MG0. Przed przystąpieniem do prac należy bezwzględnie zapoznać się z pełną instrukcją obsługi, aby uniknąć uszkodzeń sprzętu i utraty gwarancji. Kluczowe zasady bezpieczeństwa obejmują zakaz podłączania odbiorników między falownikiem a wyłącznikiem AC oraz wymóg stosowania oddzielnego wyłącznika AC dla każdego falownika.
Wymagania instalacyjne
Falownik wymaga odpowiedniej przestrzeni montażowej dla zapewnienia chłodzenia:
- Odstęp po bokach: min. 600 mm
- Odstęp z przodu: min. 1000 mm
- Odstęp od góry: min. 200 mm
- Odstęp od dołu: min. 600 mm
Urządzenie należy montować na stabilnym podłożu, zachowując kąt nachylenia do 75 stopni.
Instalacja urządzenia
Montaż falownika wymaga użycia wiertła o średnicy 14 mm. Proces instalacji obejmuje:
- Wyznaczenie punktów montażowych zgodnie z wymiarami urządzenia.
- Wywiercenie otworów i zamocowanie wsporników.
- Zawieszenie falownika na wspornikach.
- Zabezpieczenie urządzenia śrubami M6 (moment dokręcania 5 Nm).
Przygotowanie przewodów
Instrukcja określa wymagania dla poszczególnych typów okablowania:
- Przewód ochronny (PE): Przekrój 50-240 mm².
- Przewody DC: Przekrój 4-6 mm². Należy używać wyłącznie złączy PV dostarczonych w zestawie z falownikiem.
- Przewody AC: Przekrój 95-400 mm² (zależnie od typu kabla).
- Przewody sygnałowe: Przekrój 0.25-1 mm².
Podłączenia elektryczne
Podłączenie elektryczne musi być wykonane zgodnie ze schematami. Należy zwrócić uwagę na:
- Prawidłowe zarobienie końcówek kablowych (zgodnie z wymiarami L podanymi w instrukcji).
- Dokręcanie śrub zaciskowych z odpowiednim momentem (np. M12 dla AC: 40-45 Nm, M10 dla PE: 15 Nm).
- Zabezpieczenie połączeń przed korozją (np. poprzez malowanie).

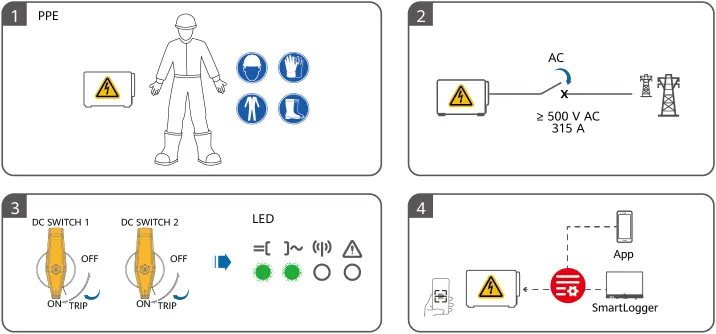

Uruchomienie i konfiguracja
Po zakończeniu instalacji i sprawdzeniu połączeń:
- Załóż środki ochrony indywidualnej (PPE).
- Upewnij się, że wyłączniki DC są w pozycji OFF.
- Włącz wyłącznik AC.
- Uruchom falownik za pomocą aplikacji lub urządzenia SmartLogger.
- Monitoruj diody LED, aby sprawdzić status pracy urządzenia.
Informacje o producencie
Huawei Technologies Co., Ltd.
Praktyczna pomoc
Typowe problemy
Wyłącznik AC wyzwala się samoczynnie
Nie podłączaj odbiorników między falownikiem a wyłącznikiem AC. Każdy falownik musi posiadać własny, dedykowany wyłącznik AC.
Błąd połączenia DC
Upewnij się, że używasz wyłącznie złączy PV dostarczonych w zestawie z falownikiem.
Przed użyciem
- Sprawdź, czy masz zapewnione wymagane odstępy montażowe (min. 600 mm po bokach, 1000 mm z przodu).
- Przygotuj przewody o odpowiednich przekrojach (PE: 50-240 mm², DC: 4-6 mm², AC: 95-400 mm²).
- Upewnij się, że posiadasz narzędzia: wiertło 14 mm, klucze dynamometryczne.
- Sprawdź, czy wyłączniki DC są w pozycji OFF przed rozpoczęciem prac.
- Upewnij się, że posiadasz dostęp do aplikacji lub SmartLoggera do konfiguracji.
Ilustracje i schematy

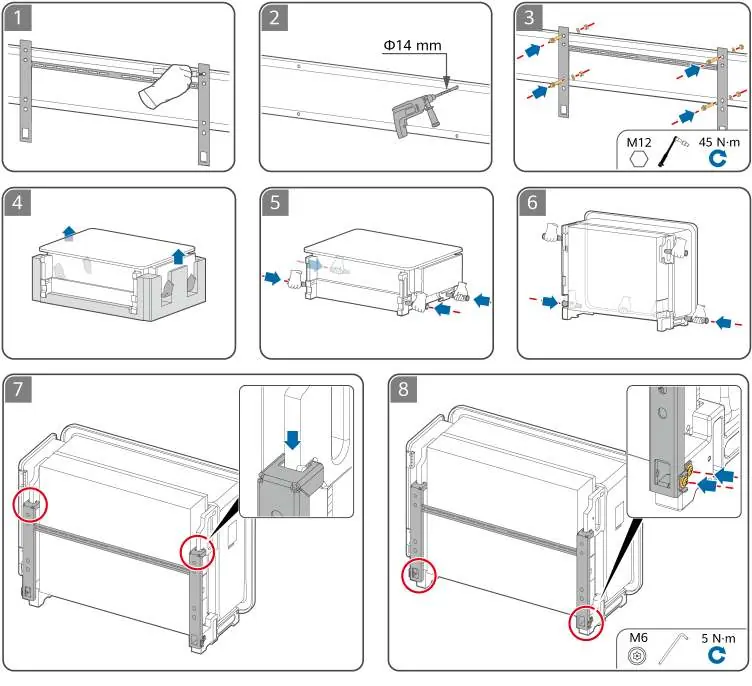

- Schemat montażu pokazuje użycie wiertła 14 mm i dokręcanie śrub M12 momentem 45 Nm.

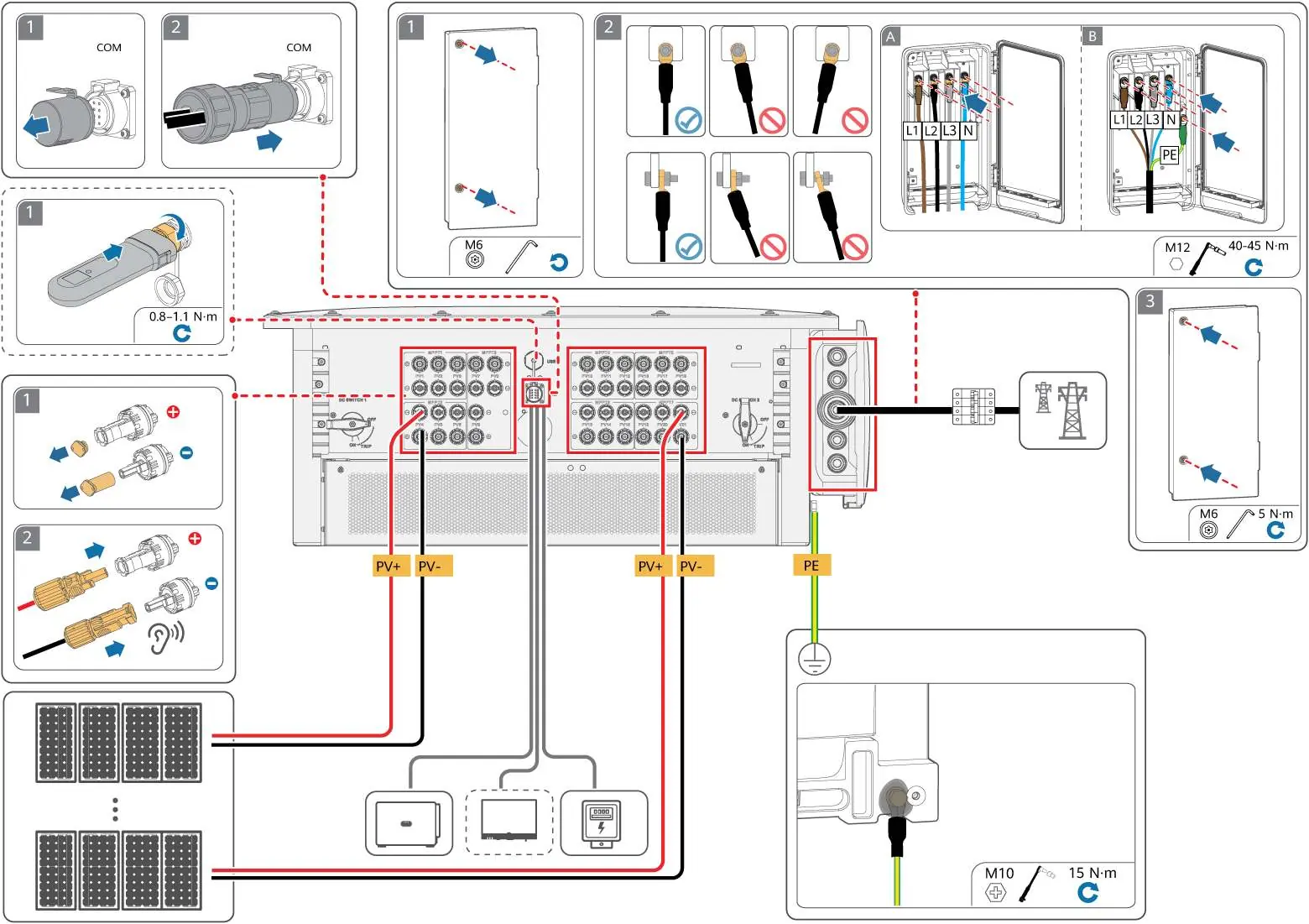

- Schemat podłączenia AC pokazuje wymagane przekroje kabli w zależności od średnicy zewnętrznej (D).
Zgodność modelu
- Wymaga dedykowanej aplikacji lub SmartLoggera do konfiguracji.
