Instrukcja obsługi odbiornika Bluetooth Hytronik HBTD8200T/F
Poznaj funkcje i sposób instalacji odbiornika Bluetooth Hytronik HBTD8200T/F. Instrukcja zawiera schematy podłączenia, konfigurację przycisków oraz parametry techniczne urządzenia.
Spis treści
Najważniejsze informacje z instrukcji
Odbiornik Bluetooth Hytronik HBTD8200T/F to urządzenie typu 150VA Trailing Edge, służące do bezprzewodowego sterowania oświetleniem w standardzie Bluetooth 5.0 SIG Mesh. Urządzenie umożliwia ściemnianie oświetlenia za pomocą aplikacji Koolmesh lub tradycyjnych przycisków ściennych typu non-latching (chwilowych). Instalacja musi być przeprowadzona przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami.
Instalacja i podłączenie
Przed przystąpieniem do montażu należy bezwzględnie odłączyć zasilanie sieciowe. Upewnij się, że warunki środowiskowe są odpowiednie dla urządzeń elektronicznych.
- Przygotowanie przewodów: Użyj przewodów o przekroju od 0.75 do 4 mm. Długość odizolowania końcówki przewodu powinna wynosić 8 mm.
- Zaciski: Urządzenie posiada zaciski typu rising clamp.
- Schemat: Podłącz zasilanie (L, N) oraz przyciski sterujące (S1, S2) zgodnie ze schematem połączeń zawartym w instrukcji.
Obsługa i sterowanie (Switch-Dim)
Interfejs Switch-Dim pozwala na sterowanie oświetleniem za pomocą standardowych przycisków ściennych:
- Krótkie naciśnięcie ( Włączanie/wyłączanie, wywołanie sceny, wyjście z trybu ręcznego. Uwaga: naciśnięcie musi trwać dłużej niż 0.1s, aby zostało zarejestrowane.
- Podwójne naciśnięcie: Włączanie/wyłączanie, wywołanie sceny, wyjście z trybu ręcznego.
- Długie naciśnięcie (≥1 sekunda): Ściemnianie, zmiana koloru.
Aplikacja i konfiguracja
Do pełnej konfiguracji i uruchomienia urządzenia wymagana jest aplikacja Koolmesh. Aplikacja jest dostępna dla systemów iOS (10.0 lub nowszy) oraz Android (5.0 lub nowszy). Dostępna jest również platforma internetowa pod adresem iot.koolmesh.com.
Dane techniczne
- Napięcie zasilania: 230VAC 50Hz
- Obciążenie: 1-150VA (pojemnościowe) / 1-150W (rezystancyjne)
- Częstotliwość pracy: 2.4 GHz - 2.483 GHz
- Temperatura pracy: -20°C do +45°C
- Stopień ochrony: IP20
Oficjalne zasoby z instrukcji
Praktyczna pomoc
Typowe problemy
Urządzenie nie reaguje na naciśnięcie przycisku
Upewnij się, że czas naciśnięcia przycisku jest dłuższy niż 0.1 sekundy.
Brak możliwości ściemniania
Sprawdź, czy używasz przycisków typu non-latching (chwilowych). Przyciski bistabilne nie będą działać poprawnie.
Przed użyciem
- Odłącz zasilanie sieciowe przed rozpoczęciem instalacji.
- Upewnij się, że instalację wykonuje wykwalifikowany inżynier.
- Przygotuj przewody o przekroju 0.75-4mm.
- Pobierz aplikację Koolmesh na urządzenie mobilne.
- Sprawdź, czy warunki środowiskowe są odpowiednie dla elektroniki.
Parametry w praktyce
- Bluetooth 5.0 SIG Mesh
- Standard komunikacji bezprzewodowej umożliwiający sterowanie siecią urządzeń.
Ilustracje i schematy

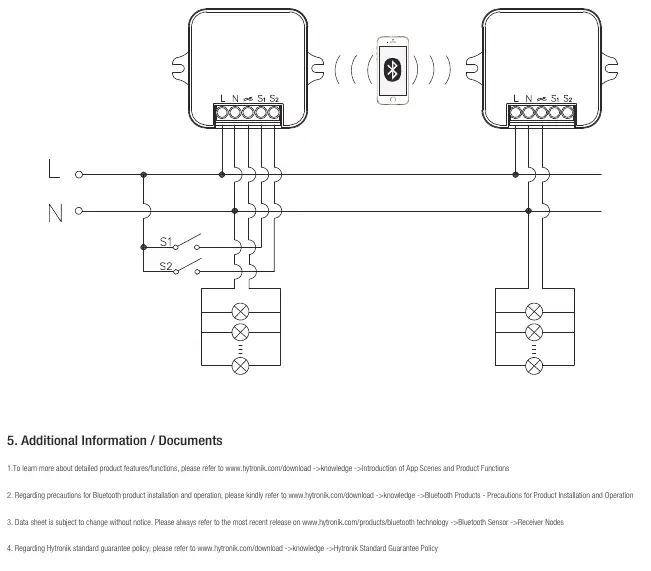

- Schemat połączeń przedstawia sposób podłączenia zasilania (L, N) oraz przycisków (S1, S2) do odbiornika.
- Rysunek przygotowania przewodów wskazuje na konieczność odizolowania 8mm przewodu.
Zgodność modelu
- Wymaga przycisków chwilowych (non-latching).
- Wymaga systemu iOS 10.0+ lub Android 5.0+ dla aplikacji Koolmesh.
