Instrukcja obsługi odbiornika Bluetooth ściennego Av-link 122.383UK
Szybki przewodnik po instalacji i obsłudze ściennego odbiornika Bluetooth Av-link 122.383UK. Dowiedz się, jak sparować urządzenie, podłączyć przewody audio i bezpiecznie korzystać z modułu.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Odbiornik Bluetooth Av-link 122.383UK to urządzenie montowane w standardowej puszce ściennej, umożliwiające bezprzewodowe przesyłanie dźwięku do systemów audio. Urządzenie obsługuje standard Bluetooth v5.0 z apt-X i posiada zasięg do 30 metrów w linii wzroku. Wymaga zasilania 5V/1A (zasilacz w zestawie).
Opis urządzenia
Urządzenie składa się z panelu ściennego z pokrętłem głośności/zasilania, diodą statusu Bluetooth oraz wejściem AUX (jack 3.5mm). Z tyłu znajduje się 5-pinowy terminal śrubowy do podłączenia wyjścia audio.
Instalacja i podłączenie
Instalacja powinna być przeprowadzona zgodnie ze schematem połączeń:
- Wyjście audio: Podłącz wzmacniacz do 5-pinowego terminala śrubowego znajdującego się z tyłu urządzenia.
- Zasilanie: Używaj wyłącznie dołączonego zasilacza 5V/1A. W przypadku instalacji wymagającej podłączenia do sieci elektrycznej wewnątrz ściany, prace musi wykonać wykwalifikowany elektryk.
- Montaż: Urządzenie jest przeznaczone do montażu w standardowej puszce ściennej (backbox 50mm w zestawie).
Obsługa i parowanie Bluetooth
Aby rozpocząć korzystanie z urządzenia:
- Włącz urządzenie, przekręcając pokrętło głośności zgodnie z ruchem wskazówek zegara, aż usłyszysz kliknięcie.
- Przekręć pokrętło dalej, aż dioda statusu BT zacznie szybko migać (tryb parowania).
- Na swoim urządzeniu (smartfon, tablet) wyszukaj nowe urządzenie Bluetooth o nazwie Music BT.
- Jeśli urządzenie poprosi o kod parowania, wpisz 0000.
- Po poprawnym połączeniu dioda statusu będzie migać przerywanie. Podczas odtwarzania muzyki dioda miga dwukrotnie w odstępach.
Urządzenie automatycznie łączy się z ostatnio sparowanym sprzętem, jeśli znajduje się on w zasięgu i ma włączony Bluetooth. Pamiętaj, że w danym momencie z odbiornikiem może być połączone tylko jedno urządzenie.
Bezpieczeństwo
- Nie zanurzaj urządzenia w wodzie ani nie wystawiaj na działanie wilgoci.
- Nie używaj urządzenia, jeśli jest uszkodzone.
- Nie próbuj samodzielnie naprawiać ani rozbierać urządzenia, gdyż grozi to utratą gwarancji.
- Unikaj montażu w pobliżu źródeł ciepła i wysokich temperatur.
Informacje o producencie
AV:Link
Praktyczna pomoc
Typowe problemy
Urządzenie nie łączy się automatycznie
Upewnij się, że urządzenie źródłowe znajduje się w zasięgu 30m i ma włączoną funkcję Bluetooth (tryb wykrywalny).
Brak dźwięku w głośnikach
Sprawdź poprawność połączenia przewodowego na 5-pinowym terminalu wyjściowym oraz czy wzmacniacz jest włączony.
Wymagany kod parowania
Jeśli urządzenie źródłowe prosi o kod, wprowadź 0000.
Przed użyciem
- Sprawdź, czy w zestawie znajduje się zasilacz 5V/1A.
- Upewnij się, że masz dostęp do puszki ściennej 50mm.
- Przygotuj śrubokręt do podłączenia przewodów w terminalu 5-pinowym.
- Upewnij się, że urządzenie będzie montowane w miejscu suchym, z dala od źródeł ciepła.
Parametry w praktyce
- Bluetooth v5.0 z apt-X
- Standard łączności bezprzewodowej zapewniający stabilne połączenie i wysoką jakość dźwięku.
- 5-pin screw terminal
- Złącze wyjściowe audio (zbalansowane) do podłączenia zewnętrznego wzmacniacza.
Ilustracje i schematy

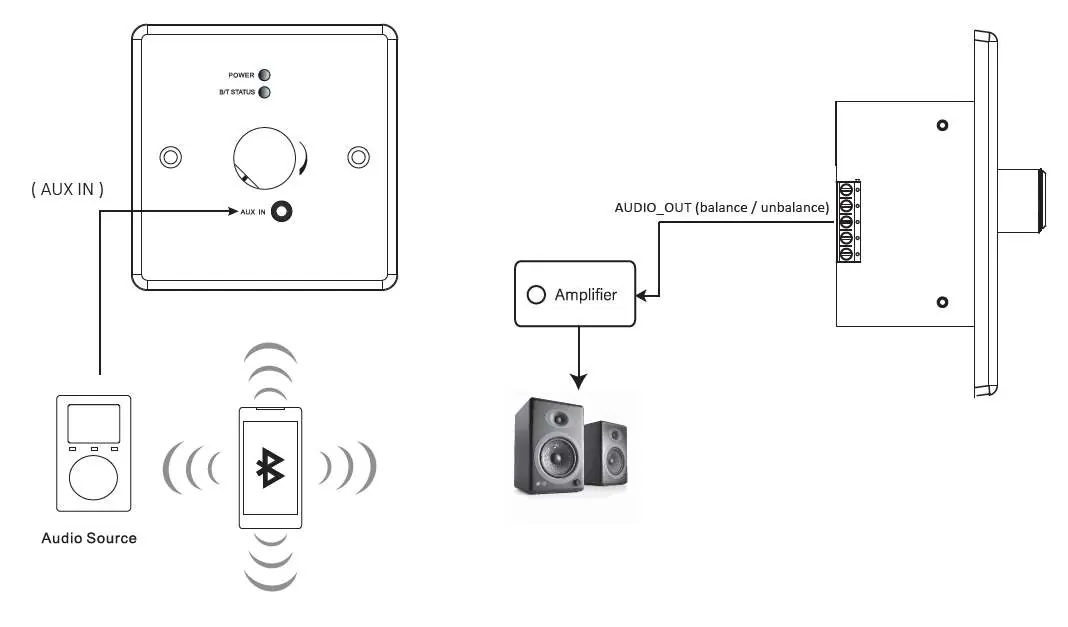

- Schemat połączeń ilustruje podłączenie źródła dźwięku do wejścia AUX oraz wyjście sygnału audio do wzmacniacza za pomocą terminala śrubowego.
Zgodność modelu
- Urządzenie obsługuje tylko jedno aktywne połączenie Bluetooth w danym czasie.
- Zasięg Bluetooth wynosi do 30 metrów w linii wzroku.
