Instrukcja montażu amortyzatorów ICON 58632 05-Up Tacoma Front 2.5 Exp Coilover

Najważniejsze informacje z instrukcji

Niniejszy dokument zawiera instrukcję montażu amortyzatorów ICON 58632 05-Up Tacoma Front 2.5 Exp Coilover. Instalacja powinna być przeprowadzona przez profesjonalny warsztat lub wykwalifikowanego technika. Szacowany czas montażu wynosi 3-4 godziny. Niewłaściwy montaż może prowadzić do uszkodzenia ramy, zawieszenia lub opon i nie jest objęty gwarancją.

Opis urządzenia i elementy zestawu

Zestaw zawiera amortyzatory typu coilover, płytki montażowe, zestaw montażowy cewki oraz smar Vibratite Blue. Amortyzatory są fabrycznie naładowane azotem do ciśnienia 250 PSI. Nie należy wypuszczać azotu, gdyż może to prowadzić do awarii amortyzatora i obniżenia jakości jazdy.

Instrukcja montażu

1. Podnieś przód pojazdu za pomocą podnośnika i zabezpiecz ramę na kobyłkach. Zdejmij przednie koła.
2. Zdemontuj przednią osłonę podwozia (skid plate), odkręcając 4 śruby (klucz 12mm).
3. Odłącz łączniki stabilizatora od zwrotnicy (klucz 17mm).
4. Zdemontuj przednie poprzeczki ramy (trzy śruby 17mm na każdą stronę), aby umożliwić wyjęcie stabilizatora.

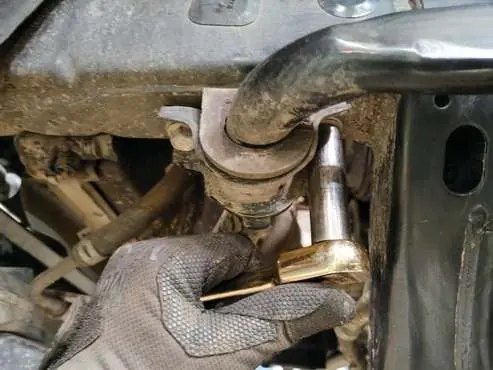

5. Zdejmij wsporniki stabilizatora i sam stabilizator (klucz 14mm).
6. Odłącz drążek kierowniczy od zwrotnicy. Usuń zawleczkę, odkręć nakrętkę (19mm) i użyj młotka, aby rozłączyć połączenie.

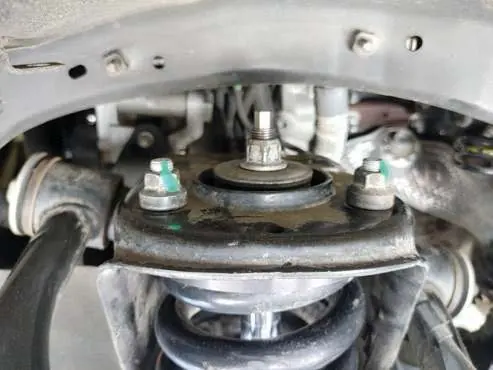

7. Odkręć 3 nakrętki górnego mocowania fabrycznego amortyzatora (klucz 14mm). Nie odkręcaj dużej środkowej nakrętki.
8. Odkręć dolną śrubę mocującą amortyzator (klucz 19mm) i wyjmij fabryczny amortyzator.
9. Użyj ściągacza do sprężyn, aby zdemontować fabryczną sprężynę. Zachowaj tuleje i górny izolator gumowy.
10. Złóż nowy amortyzator ICON: załóż pierścień zabezpieczający (circlip) w wybranym rowku, nasuń gniazdo sprężyny, izolator gumowy i sprężynę.
11. Złóż górne mocowanie, używając tulei i podkładek. Dokręć nakrętkę, aż widoczne będą 4 zwoje gwintu. Zastosuj klej do gwintów.
12. Zmodyfikuj wspornik przewodu ABS/hamulcowego, aby zapewnić prześwit dla większego amortyzatora (użyj szlifierki kątowej).
13. Zamontuj nowy amortyzator ICON, wyrównując 3 szpilki z otworami w ramie.
14. Zainstaluj ponownie stabilizator, drążek kierowniczy i koła. Dokręć wszystkie śruby zgodnie ze specyfikacją fabryczną.
15. Zainstaluj podkładkę 5/16" pod fabryczny ogranicznik (bump stop).

Ustawienia wysokości (Groove Specs)

Amortyzatory posiadają regulację wysokości poprzez zmianę położenia pierścienia zabezpieczającego (circlip) na korpusie amortyzatora. Dostępne są ustawienia od wysokości fabrycznej (Stock Height) do 2 cali liftu. Szczegółowe specyfikacje rowków znajdują się na stronie 9 instrukcji.

Konserwacja

Amortyzatory wymagają regularnej konserwacji w zależności od sposobu użytkowania pojazdu (Street, Street/Dirt, Dirt). Zaleca się czyszczenie łagodnym mydłem, woskowanie cylindrów w celu ochrony przed korozją oraz coroczną kontrolę ciśnienia azotu i stanu łożysk. W przypadku wycieków lub nadmiernego hałasu należy wysłać amortyzatory do serwisu fabrycznego.

Gwarancja

Produkt objęty jest roczną gwarancją na wady fabryczne. Gwarancja nie obejmuje uszkodzeń powstałych w wyniku niewłaściwego montażu, modyfikacji, wyścigów lub użytkowania komercyjnego.
