Instrukcja montażu zestawu podnoszącego Rough Country 1268BAG4 3.5"

Szybki przewodnik instalacji zestawu podnoszącego Rough Country 1268BAG4. Zawiera listę narzędzi, specyfikacje momentów dokręcania oraz instrukcje montażu zawieszenia przód i tył dla pojazdów GM 2007-16.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Zestaw Rough Country 1268BAG4 jest przeznaczony do podniesienia przedniego zawieszenia o 3.5 cala oraz tylnego o 1.5 cala w pojazdach GM 2007-16 2WD 1500. Producent zaleca montaż przez certyfikowanego technika. Należy pamiętać, że podniesienie pojazdu zmienia jego środek ciężkości, co wpływa na charakterystykę prowadzenia. Po instalacji konieczne jest wykonanie geometrii zawieszenia.

Narzędzia i specyfikacje

Do montażu wymagane są następujące narzędzia: klucze 18mm, 17mm, 15mm, 21mm, 11mm, 9/16", podnośnik podłogowy oraz kobyłki. Należy przestrzegać specyfikacji momentów dokręcania:

  • 10mm: 32ft/lbs (klasa 8.8) / 45ft/lbs (klasa 10.9)
  • 12mm: 55ft/lbs (klasa 8.8) / 75ft/lbs (klasa 10.9)
  • 14mm: 85ft/lbs (klasa 8.8) / 120ft/lbs (klasa 10.9)

Montaż przodu

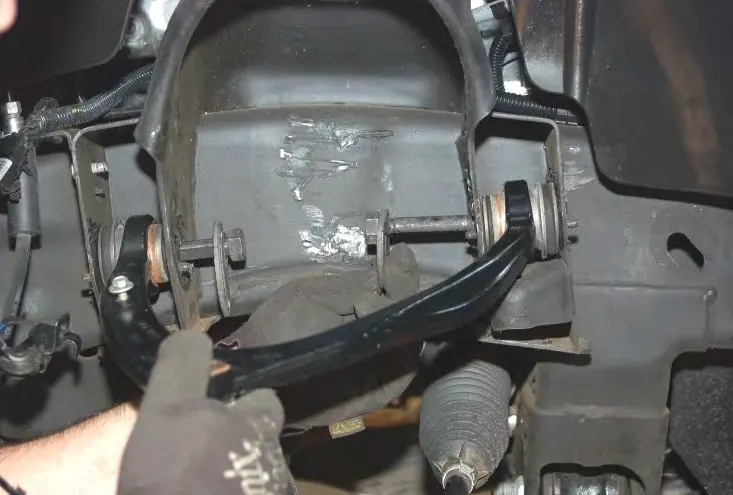

Demontaż końcówki drążka kierowniczego
Demontaż końcówki drążka kierowniczego

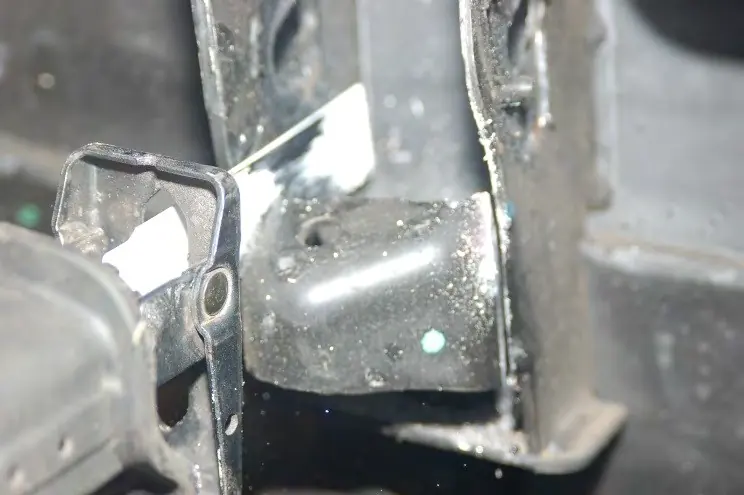

Cięcie ogranicznika (bump stop)
Cięcie ogranicznika (bump stop)
  1. Zaparkuj pojazd na płaskiej powierzchni, zabezpiecz tylne koła i unieś przód pojazdu na kobyłkach.
  2. Zdemontuj koła oraz górne i dolne osłony podwozia (skid plates).
  3. Odłącz końcówkę drążka kierowniczego (użyj klucza 21mm) oraz czujnik ABS.
  4. Zdemontuj nakrętkę górnego sworznia zwrotnicy (klucz 18mm) i oddziel wahacz od zwrotnicy.
  5. Odkręć górne nakrętki kolumny (klucz 18mm) oraz dolne śruby mocujące (klucz 15mm) i wyjmij kolumnę.
  6. Wytnij ogranicznik (bump stop) z mocowania górnego wahacza, a następnie zabezpiecz miejsce cięcia farbą antykorozyjną.
  7. Zamontuj dystans kolumny za pomocą dostarczonych śrub 10mm x 70mm i nakrętek.
  8. Zainstaluj zmodyfikowaną kolumnę w pojeździe, używając dostarczonych nakrętek kołnierzowych.
  9. Zamontuj kolumnę do dolnego wahacza za pomocą dostarczonych śrub 3/8" x 2 1/4".

Montaż tyłu

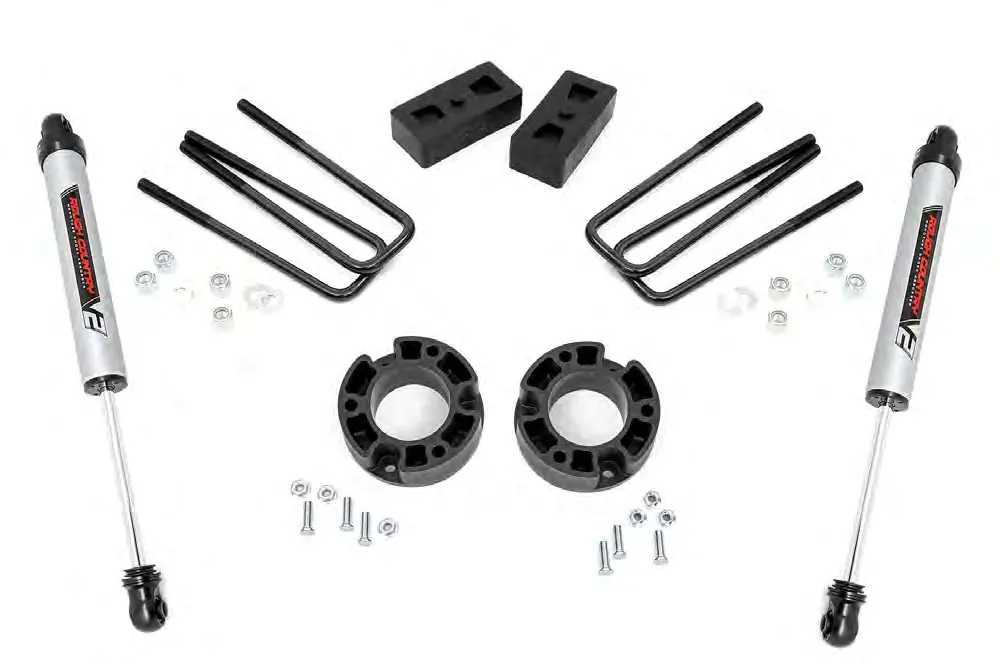

Elementy zestawu tylnego
Elementy zestawu tylnego
  1. Zabezpiecz przednie koła, unieś tył pojazdu i podeprzyj ramę na kobyłkach.
  2. Zdemontuj fabryczne amortyzatory, u-bolty i bloki.
  3. Umieść nowy blok na podkładce sprężyny (płaska część na sprężynie, cieńszy koniec do przodu).
  4. Opuść oś, aby dopasować blok, a następnie zainstaluj nowe u-bolty i dokręć je w układzie krzyżowym.
  5. Zamontuj nowe amortyzatory (część #660738) w fabrycznych punktach mocowania.

Po instalacji

Po zakończeniu montażu należy niezwłocznie udać się do serwisu na geometrię kół. Koła muszą zostać dokręcone po przejechaniu 50 mil. Wszystkie elementy zestawu wymagają ponownego dokręcenia po 500 milach, a następnie co 3000 mil. Należy również nakleić naklejkę "Warning to Driver" na osłonie przeciwsłonecznej.

Praktyczna pomoc

Typowe problemy

Trudności z wyrównaniem otworów dolnego mocowania kolumny

Użyj podnośnika podłogowego, aby unieść dolny wahacz i dopasować otwory montażowe.

Rdza na powierzchniach cięcia

Po wycięciu ogranicznika (bump stop) na górnym wahaczu, koniecznie pomaluj odsłoniętą powierzchnię, aby zapobiec korozji.

Ograniczenia dotyczące opon

Zestaw opracowano dla opon 32 x 11.5. Szersze opony mogą wymagać felg z innym odsadzeniem (offset) i przycinania dolnej osłony.
