Instrukcja montażu zestawu podnoszącego 6 cali Rough Country 110100D

Kompletny przewodnik montażu zestawu podnoszącego 6 cali Rough Country 110100D dla pojazdów GM 1500. Zawiera listę narzędzi, specyfikacje momentów obrotowych oraz szczegółowe kroki instalacji przedniego i tylnego zawieszenia.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Zestaw Rough Country 110100D jest przeznaczony do podniesienia przedniego zawieszenia o 6 cali oraz tylnego o 5,5 cala w pojazdach GM 1500. Instalacja wymaga zaawansowanej wiedzy mechanicznej. Uwaga: Przed przystąpieniem do prac należy odłączyć zasilanie elektrycznego wspomagania kierownicy, aby uniknąć jego uszkodzenia. Wymagane jest również sprawdzenie prześwitu między kołami a zaciskami hamulcowymi po montażu.

Narzędzia i specyfikacja momentów obrotowych

Do montażu wymagany jest szeroki zestaw narzędzi, w tym klucze nasadowe (od 10mm do 36mm), klucz Torx #30, piła posuwowa, młotek oraz szczypce zaciskowe. Wszystkie elementy złączne muszą być dokręcone zgodnie z tabelą momentów obrotowych zawartą w instrukcji (np. śruby Grade 5/8 lub klasy 8.8/10.9).

Montaż przedniego zawieszenia

Proces obejmuje demontaż fabrycznych osłon podwozia, odłączenie czujników ABS, przewodów hamulcowych oraz drążków kierowniczych. Kluczowe kroki to:

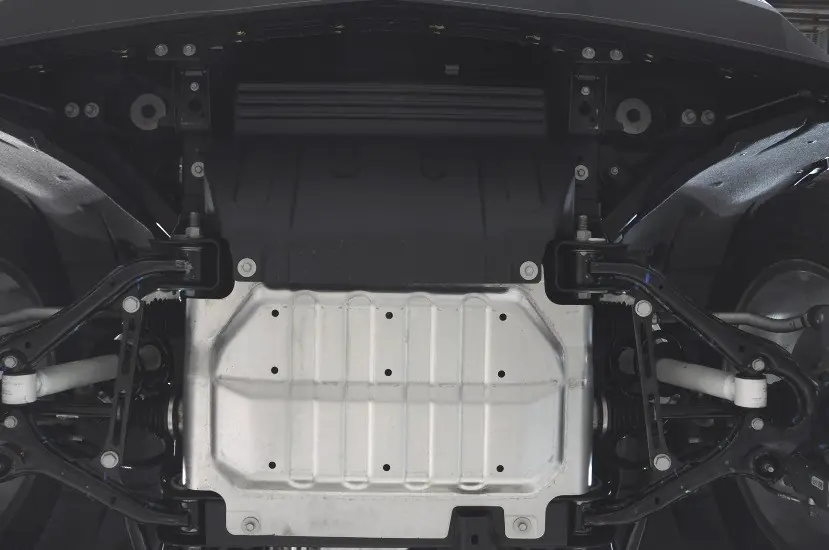

Demontaż fabrycznych osłon podwozia
Demontaż fabrycznych osłon podwozia

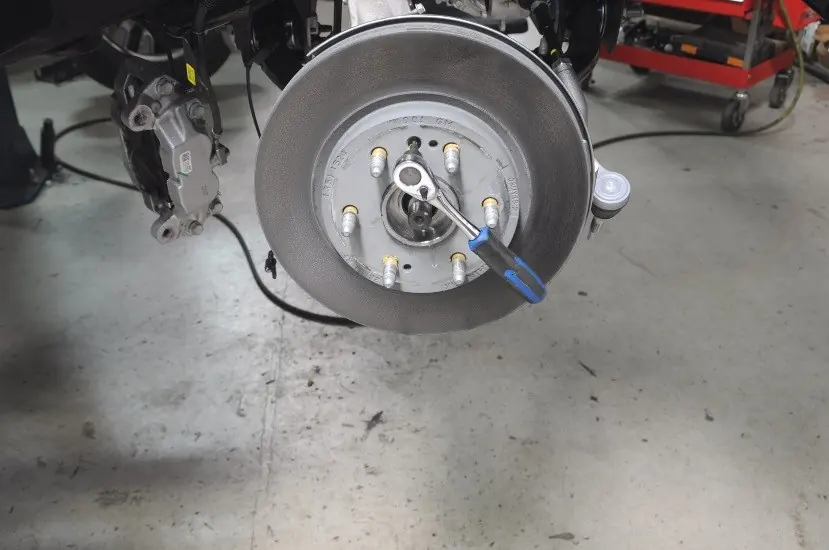

Demontaż nakrętki przegubu CV
Demontaż nakrętki przegubu CV

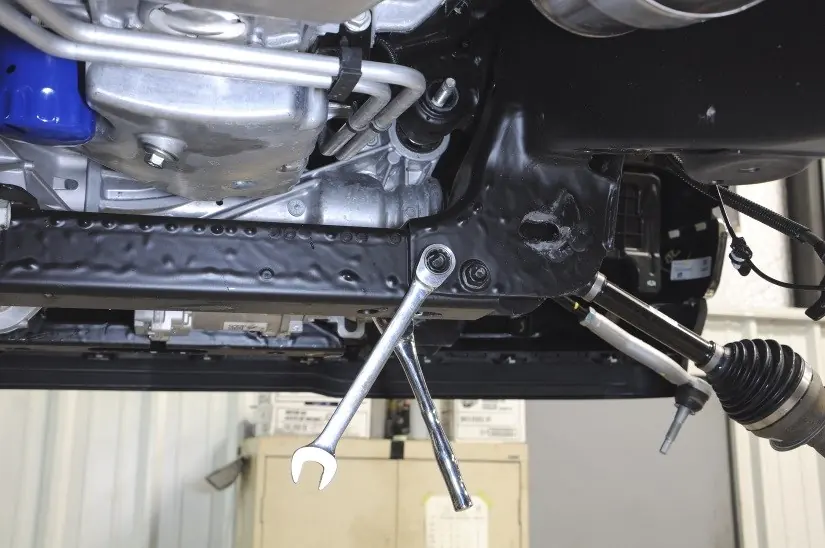

Demontaż śruby dyferencjału
Demontaż śruby dyferencjału

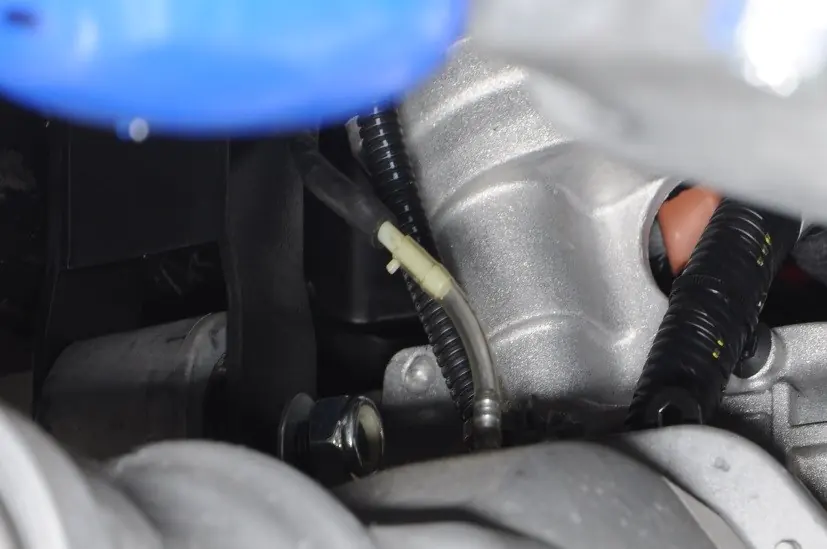

Instalacja wspornika dyferencjału
Instalacja wspornika dyferencjału

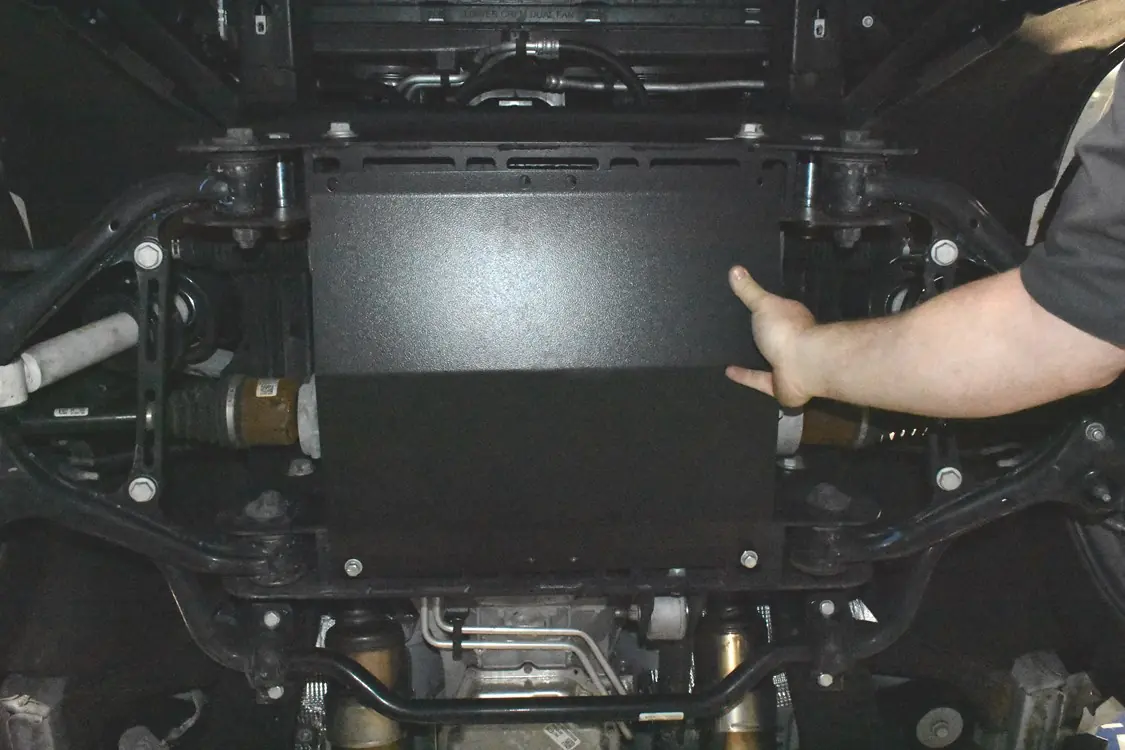

Instalacja dolnej osłony podwozia
Instalacja dolnej osłony podwozia
  • Odłączenie złączy rack and pinion.
  • Demontaż zwrotnicy i amortyzatorów.
  • Instalacja wsporników obniżających dyferencjał (diff drop brackets).
  • Montaż nowych wsporników przedniego i tylnego zawieszenia.
  • Instalacja przekładek amortyzatorów (strut spacers) zgodnie z oznaczeniami strony (D - kierowca, P - pasażer).

Montaż tylnego zawieszenia

Instalacja tylnego zestawu obejmuje:

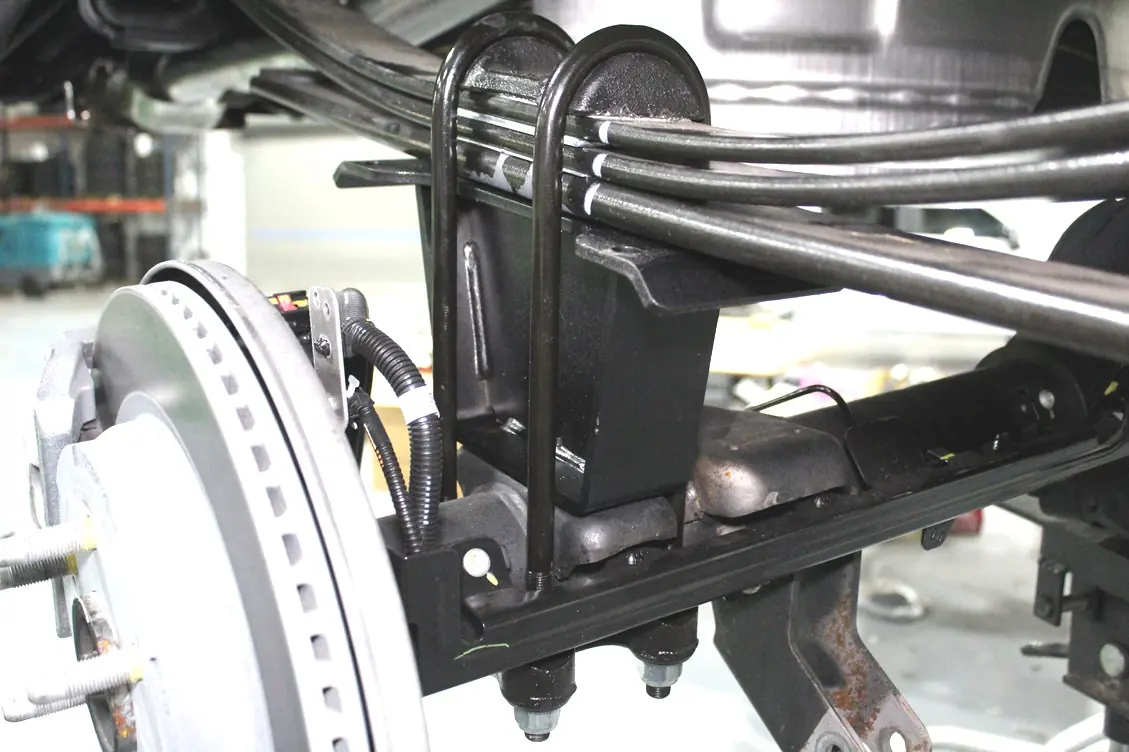

Montaż bloku podnoszącego
Montaż bloku podnoszącego
  • Demontaż tylnych amortyzatorów i wsporników przewodów hamulcowych.
  • Instalację nowych bloków podnoszących (lift blocks) z użyciem nowych śrub typu U-bolt.
  • Montaż amortyzatorów w fabrycznych miejscach lub zgodnie z instrukcją dla wersji z Adaptive Ride Control.

Instrukcje po montażu

Po zakończeniu instalacji należy:

  • Sprawdzić prześwit między wszystkimi ruchomymi elementami.
  • Wykonać pełną geometrię zawieszenia w profesjonalnym serwisie.
  • Dokręcić wszystkie śruby po przejechaniu 50 mil, a następnie ponownie po 500 milach.
  • Regularnie sprawdzać dokręcenie elementów co 3000 mil.

Praktyczna pomoc

Typowe problemy

Błędy układu hamulcowego

Upewnij się, że koła nie dotykają zacisków hamulcowych. Każdy nacisk na zacisk spowoduje błąd systemu, wymagający resetu w serwisie GM.

Uszkodzenie elektrycznego wspomagania kierownicy

Przed demontażem jakichkolwiek elementów układu kierowniczego należy odłączyć złącza elektryczne od przekładni kierowniczej.

Uszkodzenie osłony przegubu

Podczas demontażu przedniego wału napędowego nie pozwól, aby zwisał on na tylnym przegubie; podeprzyj go podstawką.

Przed użyciem

  • Zaparkuj pojazd na płaskiej powierzchni i zablokuj tylne koła.
  • Odłącz akumulator przed rozpoczęciem prac.
  • Sprawdź kompletność zestawu zgodnie z listą części na tylnej okładce.
  • Upewnij się, że posiadasz wszystkie wymagane narzędzia (klucze nasadowe, piła, młotek).
  • W przypadku wersji z intercoolerem (2.7L i 3.0L Diesel) nie instaluj przedniej osłony podwozia.

Parametry w praktyce

Wymagania kół/opon
Zestaw opracowany dla opon 35" x 12.5" na felgach 20" x 9" z offsetem -12mm lub -6mm (z dystansem 1/4").
Geometria (Caster)
Zalecane ustawienie: 4.0 stopni (+-1.0).
Geometria (Camber)
Zalecane ustawienie: -0.4 stopnia (+-0.8).
Geometria (Toe In)
Zalecane ustawienie: 0.1 stopnia (+-0.2).

Ilustracje i schematy

  • Zdjęcia 1-2: Demontaż fabrycznych osłon podwozia.
  • Zdjęcia 11-12: Demontaż nakrętki przegubu CV i tarczy hamulcowej.
  • Zdjęcia 27-28: Demontaż śrub dyferencjału i przygotowanie do montażu wsporników.
  • Zdjęcia 64-65: Montaż łożyska piasty w nowej zwrotnicy.

Zgodność modelu

  • Pasuje tylko do modeli crew cab short bed.
  • Wersje Trailboss/AT4 wymagają specyficznych krótszych przekładek.
  • Modele z intercoolerem (2.7L/3.0L Diesel) nie instalują przedniej osłony podwozia.
