Instrukcja montażu zestawu podnoszącego Rough Country 1189BAG5 3.5"
Szybki przewodnik instalacji zestawu podnoszącego Rough Country 3.5" dla GM 1500 Denali. Zawiera listę niezbędnych narzędzi, szczegółowe kroki montażu przedniego i tylnego zawieszenia oraz zalecenia dotyczące konserwacji po instalacji.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu zestawu podnoszącego Rough Country 3.5" (przód) i 1.75" (tył) w pojazdach GM 1500 Denali z systemem Magneride (roczniki 2014-2016). Zestaw nie jest kompatybilny z ciężarówkami wyposażonymi w aluminiowe wahacze i zwrotnice. Przed przystąpieniem do pracy należy upewnić się, że posiadamy wszystkie części wymienione w spisie oraz odpowiednie narzędzia.
Narzędzia i przygotowanie
Do montażu wymagane są następujące narzędzia:
- Klucze i nasadki: 18mm, 15mm, 21mm, 11mm, 10mm
- Podnośnik warsztatowy i kobyłki (jack stands)
- Ściągacz do sprężyn (strut compressor)
- Szlifierka kątowa (die grinder)
Montaż przedniego zawieszenia
Proces instalacji wymaga precyzji i zachowania zasad bezpieczeństwa:
- Zaparkuj pojazd na płaskiej powierzchni i zabezpiecz tylne koła. Podnieś przód pojazdu i umieść go na kobyłkach.

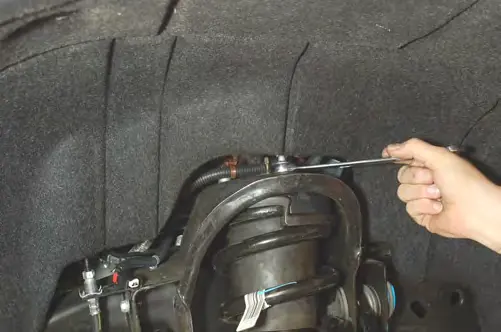

- Zdemontuj koła, osłonę podwozia (skid plate) i odłącz złącza elektrycznego wspomagania kierownicy.
- Zdemontuj końcówkę drążka kierowniczego, przewód czujnika ABS, wspornik przewodu hamulcowego oraz łącznik stabilizatora.

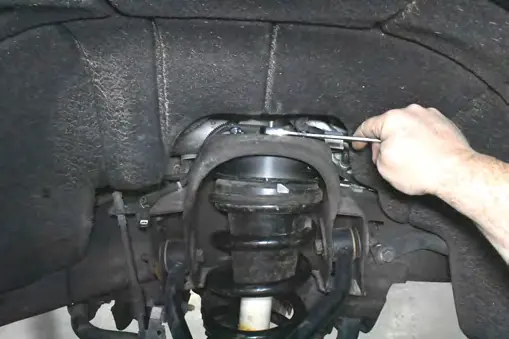

- Zdemontuj górny wahacz i kolumnę zawieszenia (strut).
- Zainstaluj dystanse kolumny (strut spacers) zgodnie z instrukcją.
- Wymagane jest wykonanie cięcia poprzeczki (crossmember) zgodnie z wymiarami podanymi w instrukcji (4.5" i 8" od końca rury, 1/4" od dołu, 2" od tyłu) oraz szlifowanie żeberek chłodzących dyferencjału.
- Zainstaluj dystanse opuszczające dyferencjał (diff drop spacers) przy użyciu dostarczonych śrub.
- Zamontuj zmodyfikowane elementy zawieszenia, używając dostarczonych śrub i nakrętek.
Montaż tylnego zawieszenia
- Podnieś tył pojazdu i umieść go na kobyłkach. Zdemontuj koła, amortyzatory i fabryczne u-bolty.
- Zdemontuj podkładkę MagneRide, spłaszcz wypustkę i zainstaluj ją ponownie pod pakietem resorów.
- Zainstaluj nowe bloki podnoszące (3"), pamiętając o skierowaniu szerszego końca do tyłu pojazdu.
- Zamontuj nowe u-bolty i dokręć je w układzie krzyżowym.
- Zainstaluj wsporniki relokacji amortyzatorów przy użyciu dostarczonych tulei i śrub.
Instrukcje po montażu
Po zakończeniu instalacji należy wykonać następujące czynności:
- Nasmaruj przeguby kulowe (nie przesadzaj z ilością smaru).
- Niezwłocznie udaj się do profesjonalnego serwisu w celu ustawienia geometrii zawieszenia.
- Wyreguluj ustawienie świateł przednich.
- Dokręć wszystkie elementy zestawu po przejechaniu 50 mil, a następnie po 500 milach i regularnie co 3000 mil.
- W razie potrzeby przytnij dolną osłonę przednią, jeśli używasz niestandardowych kół/opon.
Praktyczna pomoc
Typowe problemy
Zestaw nie pasuje do pojazdu
Zestaw nie jest kompatybilny z ciężarówkami wyposażonymi w aluminiowe wahacze i zwrotnice.
Uszkodzenie wspomagania kierownicy
Przed demontażem elementów układu kierowniczego należy odłączyć złącza elektrycznego wspomagania.
Otarcia opon
W przypadku użycia szerszych opon konieczne może być zastosowanie felg z innym odsadzeniem (offset) lub przycięcie elementów nadwozia.
Przed użyciem

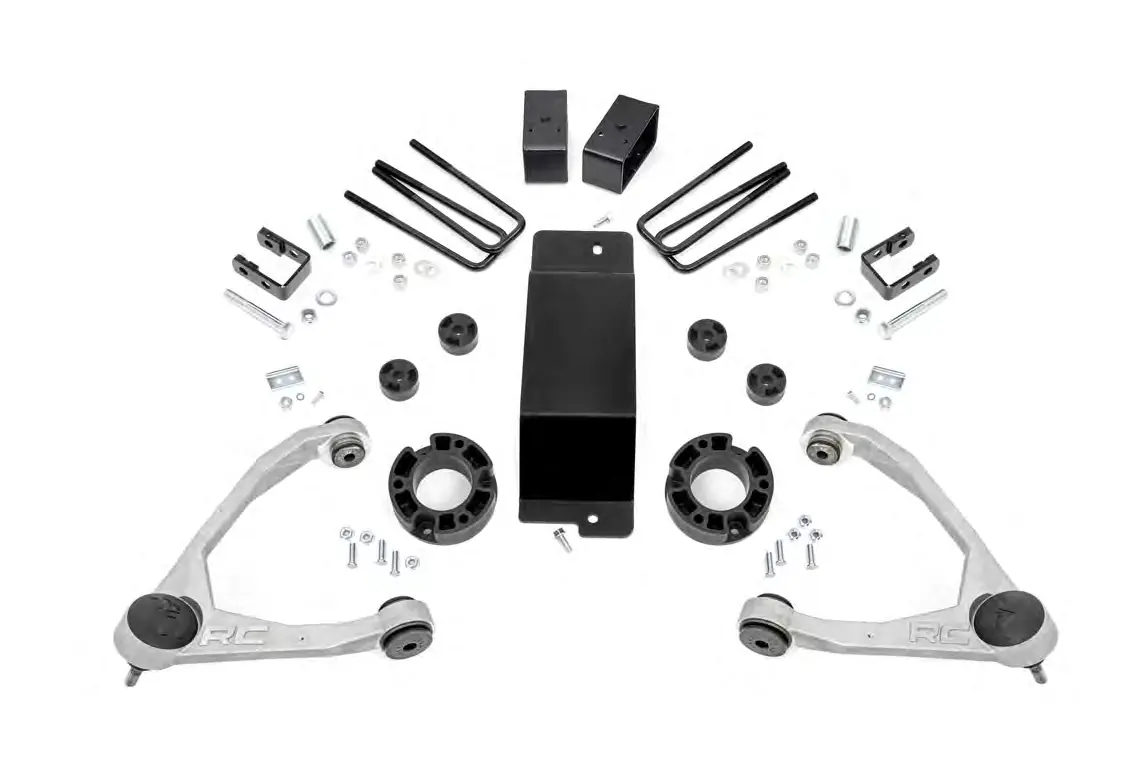

- Sprawdź zawartość zestawu zgodnie z listą części na tylnej okładce.
- Upewnij się, że posiadasz wszystkie wymagane narzędzia (klucze 10-21mm, szlifierka, podnośnik).
- Zaparkuj pojazd na płaskim podłożu i zabezpiecz koła.
- Zdemontuj tłumik masy (mass damper) z przedniego dyferencjału, jeśli występuje.
Parametry w praktyce
- Torque Specs (Grade 5/8)
- Wartości momentu dokręcania śrub w zależności od ich klasy wytrzymałości (np. 9/16" Grade 8 wymaga 130 ft/lbs).
- 3.5" Front / 1.75" Rear
- Wysokość podniesienia pojazdu po instalacji zestawu.
Ilustracje i schematy
- Zdjęcia w instrukcji pokazują krok po kroku demontaż elementów zawieszenia, w tym odłączanie złączy elektrycznych i użycie szlifierki do modyfikacji ramy.
- Schematy montażu bloków tylnych i wsporników amortyzatorów ilustrują poprawną orientację części.
Zgodność modelu
- Przeznaczony dla 2014-16 4WD GM 1500 Denali z systemem Magneride.
- Nie pasuje do wersji z aluminiowymi wahaczami i zwrotnicami.
