Instrukcja obsługi kotła kondensacyjnego Ideal Evojet
Przewodnik po kotłach kondensacyjnych Ideal Evojet. Sprawdź specyfikację techniczną, wymagane odstępy montażowe, parametry hydrauliczne oraz informacje o wydajności i sterowaniu.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Ideal Evojet to seria kotłów kondensacyjnych o mocy od 150 do 3000 kW, przeznaczonych do pracy z palnikami nadmuchowymi (gaz ziemny, LPG, olej). Urządzenia charakteryzują się wysoką sprawnością (do 109.3%) i wymagają zachowania określonych odstępów serwisowych. str. 2, 3
Najważniejsze czynności
- Zachowanie odstępów serwisowych str. 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Maksymalne ciśnienie robocze | 6 bar | Dopuszczalne ciśnienie w układzie | str. 3 |
| Zasilanie | 230V ± 10% 50Hz | Wymagane zasilanie elektryczne | str. 3 |
| Pobór mocy | 250 W | Zużycie energii elektrycznej | str. 3 |
Pokaż 1 kolejne odpowiedzi Pokaż mniej
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Specyfikacja i budowa str. 2
- Dane techniczne str. 3
- Specyfikacja inżynieryjna str. 4
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje o kotłach Ideal Evojet

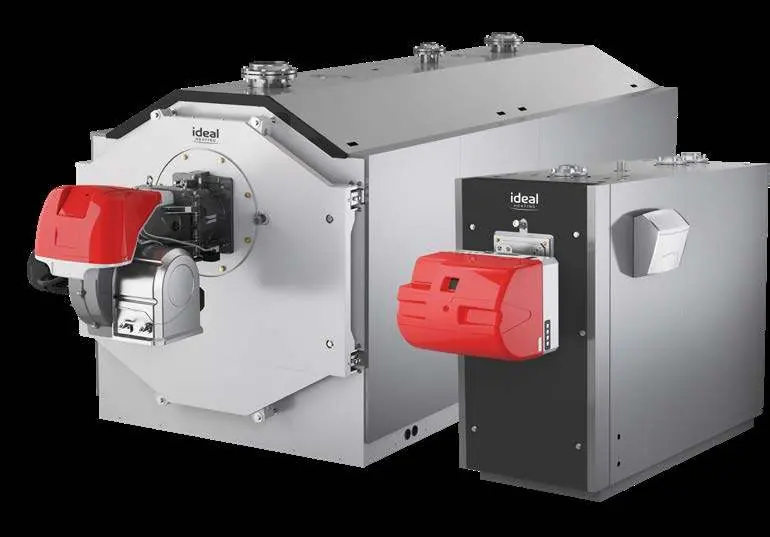

Seria kotłów kondensacyjnych Ideal Evojet to urządzenia o wysokiej wydajności, przeznaczone do zastosowań komercyjnych. Kotły te są dostępne w 14 modelach o mocach od 150 do 3000 kW. Konstrukcja oparta jest na wymienniku ciepła ze stali nierdzewnej stabilizowanej tytanem, co zapewnia odporność na korozję kwasową.
Montaż i wymagane odstępy serwisowe
Kotły Evojet są urządzeniami stojącymi. Aby zapewnić prawidłową pracę oraz dostęp serwisowy, należy bezwzględnie zachować następujące minimalne odstępy:
- Przód: Długość palnika + 600 mm (dla dostępu i konserwacji) lub długość kotła (dla czyszczenia).
- Boki: 1500 mm.
- Tył: 1000 mm.
- Góra: 1000 mm.
Specyfikacja techniczna i hydraulika
Urządzenia charakteryzują się sprawnością przy częściowym obciążeniu sięgającą 109,3%. Maksymalne ciśnienie robocze wynosi 6 bar. Kocioł posiada dwa przyłącza powrotne, co ułatwia konfigurację w różnych układach (np. centralne ogrzewanie i ciepła woda użytkowa).
Parametry elektryczne
- Zasilanie: 230V ± 10% 50Hz, 1 faza.
- Pobór mocy: 250 W.
- Bezpiecznik: 6.3T.
- Klasa izolacji: IP X4D.
Sterowanie i opcje palnika
Kotły Evojet oferują elastyczność w doborze paliwa (gaz ziemny, LPG, olej) oraz typu palnika (dwustopniowy, modulowany, Low NOx). Sterowanie może odbywać się poprzez system BMS 0-10V lub sterownik Siemens RWF. Kocioł wspiera funkcje takie jak ochrona przed zamarzaniem, kompensacja pogodowa oraz sterowanie pompą systemową.
Praktyczna pomoc
Przed użyciem
- Sprawdź dostępność paliwa (gaz ziemny, LPG lub olej) zgodnie z wybranym palnikiem.
- Upewnij się, że zachowano wymagane odstępy serwisowe (przód, boki, tył, góra).
- Zweryfikuj ciśnienie gazu (dla gazu ziemnego min. 20 mbar).
- Sprawdź poprawność podłączenia hydraulicznego (przyłącza DN200/DN150).
- Upewnij się, że system jest w pełni pompowany i szczelny.
Parametry w praktyce
- Maksymalne ciśnienie robocze
- 6 bar - dopuszczalne ciśnienie w układzie hydraulicznym.
- Zasilanie elektryczne
- 230V ± 10% 50Hz - wymagane parametry sieci elektrycznej.
- Sprawność (Part load)
- Do 109.3% (NCV 50/30) - wysoka efektywność energetyczna.
- Przyłącza hydrauliczne
- DN200 (zasilanie/powrót) oraz DN150 (powrót HT) - średnice przyłączy.
Pokaż więcej Pokaż mniej
Ilustracje i schematy

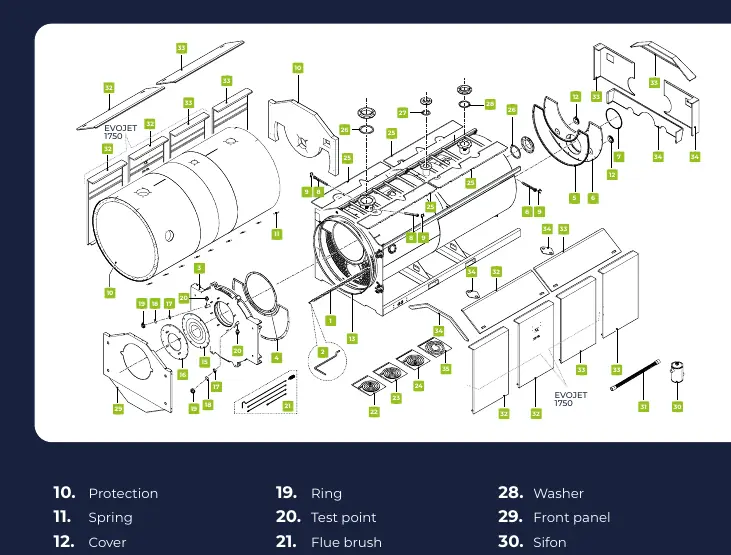

- Rysunek złożeniowy (Exploded view) przedstawia elementy konstrukcyjne kotła, w tym palnik, wymiennik ciepła, panele obudowy i przyłącza.
Zgodność modelu
- Wymaga odpowiedniego doboru palnika (NG, LPG, olej, Dual fuel).
- Kompatybilny z systemami BMS 0-10V lub sterownikami Siemens RWF.
- Przystosowany do pracy w układach z otwartym odprowadzeniem spalin (konfiguracja B23).
