Instrukcja montażu grzejnika dekoracyjnego Ximax Bristol

Kompletny przewodnik montażu i obsługi grzejników dekoracyjnych Ximax Bristol. Zawiera instrukcje instalacji, schematy podłączeń, wytyczne dotyczące napełniania systemu oraz wskazówki dotyczące rozwiązywania problemów.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Grzejniki dekoracyjne Ximax wymagają montażu przez wykwalifikowanego specjalistę. Instalacja obejmuje wiercenie otworów (8mm/60mm), montaż wsporników, podłączenie zaworów oraz powolne napełnianie i odpowietrzanie systemu. str. 1, 4

Najważniejsze czynności

Przygotowanie otworów montażowych str. 4
Napełnianie i odpowietrzanie systemu str. 4

Pierwsze uruchomienie

Przepłucz system przed użyciem, aby usunąć zanieczyszczenia. str. 4
Dodaj inhibitor korozji podczas napełniania. str. 4

Pokaż 4 kolejne odpowiedzi Pokaż mniej

Problemy i rozwiązania

Grzejnik nie grzeje równomiernie

Odpowietrz grzejnik. Jeśli problem trwa, sprawdź, czy nie jest zamontowany odwrotnie (przegroda na dole).

str. 4

Konserwacja i reset

Regularne odpowietrzanie za pomocą odpowietrznika. str. 4

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Średnica wiercenia	8 mm	Wymagana średnica wiertła do otworów montażowych.	str. 4
Głębokość wiercenia	60 mm	Wymagana głębokość otworów montażowych.	str. 4
Minimalny odstęp od podłogi	150 mm	Zalecana odległość dla efektywnej wentylacji.	str. 1

Gdzie szukać w PDF

Instrukcje montażu i narzędzia str. 1
Schematy podłączeń i montażu str. 2, 3
Instrukcja montażu krok po kroku i konserwacja str. 4
Tabele wymiarów montażowych str. 5, 6

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

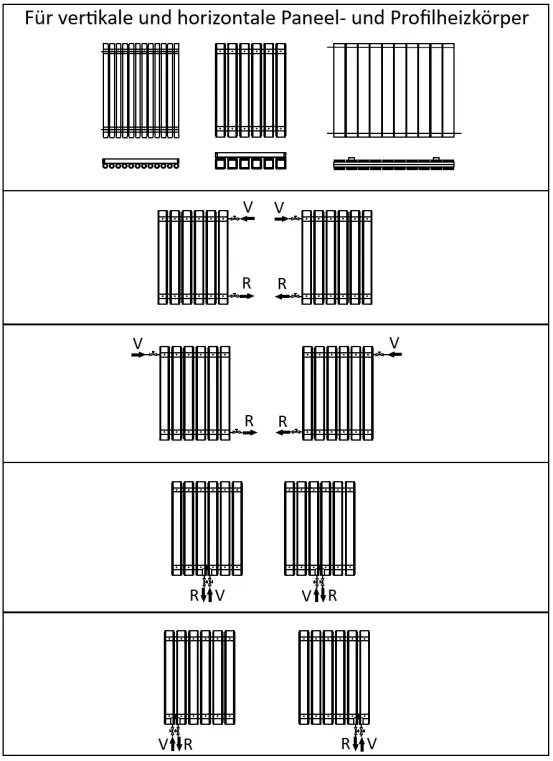

Schematy podłączeń dla grzejników panelowych i profilowych

Strona 2

Diagram montażowy dla grzejników montowanych na wspornikach tylnych

Strona 3

Najważniejsze informacje

Grzejniki dekoracyjne Ximax są przeznaczone do pracy w zamkniętych systemach centralnego ogrzewania. Montaż musi zostać przeprowadzony przez wykwalifikowanego hydraulika lub innego kompetentnego specjalistę. Przed rozpoczęciem prac należy sprawdzić zawartość opakowania oraz upewnić się, że ściana jest odpowiednia do montażu (dostarczone kołki są przeznaczone wyłącznie do murów pełnych).

Przygotowanie do montażu

Przed przystąpieniem do instalacji należy przygotować następujące narzędzia (nie są dołączone do zestawu):

Wkrętak krzyżakowy
Wkrętak płaski
Miarka
Klucz
Wiertarka
Wiertło

Ważne warunki: Odległość między podłogą a dolną krawędzią grzejnika powinna wynosić co najmniej 150 mm, aby zapewnić efektywne ogrzewanie i wentylację. Przed wierceniem należy upewnić się, że w ścianie nie przebiegają ukryte przewody wodne, elektryczne ani gazowe.

Instrukcja montażu krok po kroku

Wiercenie otworów: Używając wymiarów z tabeli montażowej, wywierć 4 otwory o głębokości ok. 60 mm i średnicy 8 mm.
Kołki i wsporniki: Umieść kołki rozporowe (C) w otworach (tylko w ścianach pełnych). Przymocuj wsporniki ścienne za pomocą śrub (D) i podkładek (E). Nie dokręcaj śrub zbyt mocno.
Sprawdzenie kierunku: Niektóre grzejniki posiadają przegrodę (baffle). Jeśli jest widoczna wewnątrz rur poziomych, musi znajdować się na dole. Jeśli rury są drożne, kierunek montażu jest uniwersalny.
Zawieszenie: Zawieś grzejnik na wspornikach.
Armatura: Zamontuj odpowietrznik (A) i korek zaślepiający (B) w górnych otworach gwintowanych grzejnika.
Podłączenie: Podłącz zasilanie i powrót do wybranych stron grzejnika za pomocą zaworów (nie dołączone). Uszczelnij gwinty (zalecana taśma PTFE).

Napełnianie i odpowietrzanie

Po instalacji system musi zostać dokładnie przepłukany, aby usunąć zanieczyszczenia. Podczas napełniania zaleca się dodanie odpowiedniego inhibitora korozji.

Otwórz odpowietrznik.
Lekko otwórz zawór wlotowy (ok. 10%), pozostawiając wylotowy zamknięty.
Pozwól systemowi powoli napełnić grzejnik (najlepiej bez użycia pompy obiegowej).
Po napełnieniu zamknij odpowietrznik.
Otwórz całkowicie oba zawory i uruchom system na około 2 godziny.
Zamknij oba zawory, otwórz odpowietrznik i wypuść całe powietrze.

Konserwacja i użytkowanie

Grzejnik należy czyścić wyłącznie miękką, wilgotną szmatką. Nigdy nie używaj szorstkich myjek, środków ściernych ani chemicznych środków czyszczących. Regularnie sprawdzaj szczelność połączeń.

Rozwiązywanie problemów

Jeśli grzejnik nie grzeje równomiernie lub niektóre rury pozostają zimne, należy ponownie przeprowadzić procedurę odpowietrzania. Jeśli problem nie ustępuje, grzejnik mógł zostać napełniony zbyt szybko lub zamontowany odwrotnie (sprawdź położenie przegrody). W przypadku grzejników elektrycznych, niewielki wyciek wody przy pierwszym użyciu jest normalny; jeśli grzejnik nie grzeje, może wymagać uzupełnienia wody.

Informacje o producencie

XIMAX

Profil marki

Strona producenta Otwórz oficjalną stronę Wsparcie Otwórz wsparcie Manuale producenta Otwórz bibliotekę instrukcji

Praktyczna pomoc

Typowe problemy

Niektóre rury grzejnika pozostają zimne

Odpowietrz grzejnik ponownie. Jeśli problem trwa, grzejnik mógł zostać napełniony zbyt szybko – spróbuj uruchomić go samodzielnie, aby wypchnąć powietrze, lub opróżnij i napełnij ponownie powoli.

Grzejnik grzeje nierównomiernie lub długo się nagrzewa

Sprawdź, czy grzejnik nie został zamontowany do góry nogami (sprawdź położenie przegrody wewnątrz rury). Jeśli jest poprawnie zamontowany, może być konieczne zrównoważenie systemu grzewczego.

Wyciek wody z zaworu ciśnieniowego (grzejniki elektryczne)

Niewielki wyciek przy pierwszym użyciu jest normalny. Jeśli grzejnik nie grzeje, może wymagać uzupełnienia wody (połóż na boku, odkręć górną nakrętkę, uzupełnij wodę).

Przed użyciem

Zatrudnij wykwalifikowanego hydraulika do montażu.
Sprawdź zawartość opakowania (grzejnik, odpowietrznik, korek, kołki, śruby, podkładki, wsporniki).
Upewnij się, że ściana jest odpowiednia do montażu (kołki tylko do murów pełnych).
Zachowaj min. 150 mm odstępu od podłogi.
Sprawdź, czy w ścianie nie ma ukrytych instalacji.
Przepłucz system przed użyciem.

Pokaż więcej Pokaż mniej

Parametry w praktyce

Głębokość wiercenia: Otwory montażowe powinny mieć głębokość około 60 mm.
Średnica wiercenia: Otwory montażowe powinny mieć średnicę 8 mm.
Maksymalne ciśnienie robocze: Zależne od modelu (4-10 bar), sprawdź tabelę w instrukcji.

Ilustracje i schematy

Schematy połączeń pokazują różne warianty podłączenia zasilania (V) i powrotu (R) dla grzejników pionowych i poziomych.
Diagramy montażowe (1-4) ilustrują sposób mocowania wsporników w zależności od typu grzejnika (między rurami, na kolektorze, na stałych wspornikach lub na kołkach).

Zgodność modelu

Dostarczone kołki rozporowe są przeznaczone wyłącznie do ścian z muru pełnego. W przypadku innych typów ścian należy zastosować odpowiednie mocowania.
Grzejniki są przeznaczone do zamkniętych systemów centralnego ogrzewania.
