Instrukcja obsługi ściemniacza obrotowego Karlik MRO-3

Najważniejsze informacje

Ściemniacz obrotowy Karlik MRO-3 jest przeznaczony do włączania, wyłączania oraz regulacji natężenia światła w systemach oświetleniowych sterowanych napięciem 1-10V. Urządzenie współpracuje z zasilaczami LED, transformatorami halogenowymi oraz statecznikami elektronicznymi. Instalacja musi być przeprowadzona przez wykwalifikowany personel przy wyłączonym napięciu sieciowym.

Dane techniczne

• Symbol: MRO-3
• Zasilanie: 250V~ 50Hz
• Napięcie sterujące: 1V DC (min) - 12V DC (max)
• Maksymalny prąd sterujący: 50 mA
• Bezpiecznik: F-2A 250V
• Stopień ochrony: IP 20
• Temperatura pracy: od -20°C do +45°C
• Montaż: standardowa puszka podtynkowa fi 60mm

Instalacja

1. Wyłącz bezpieczniki główne instalacji domowej.

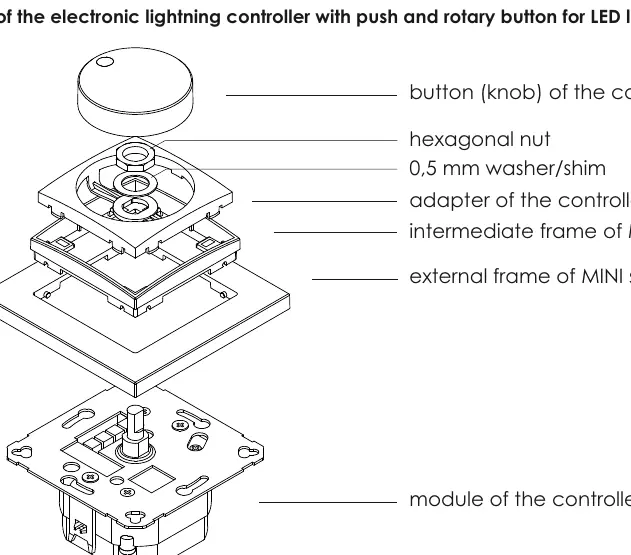

2. Zdemontuj klawisz sterujący, odkręć nakrętkę, zdejmij podkładkę oraz adapter ściemniacza wraz z ramką pośrednią.
3. Podłącz przewody do zacisków zgodnie ze schematem połączeń (dostępnym w dokumentacji).
4. Zamontuj moduł ściemniacza w puszce instalacyjnej, używając wkrętów montażowych lub pazurków dołączonych do urządzenia.
5. Zainstaluj komponenty w kolejności: ramka zewnętrzna, ramka pośrednia, adapter i podkładka.
6. Przykręć nakrętkę i zamontuj klawisz sterujący.
7. Włącz bezpieczniki i przeprowadź test działania.

Uwaga: Produkt jest kompatybilny z puszkami natynkowymi DECO / MINI. W celu poprawnego montażu w puszce należy odkręcić metalowe pazurki znajdujące się przy mechanizmie.

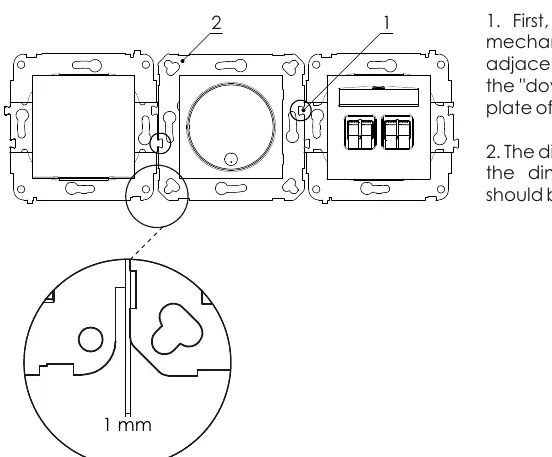

Montaż w ramkach wielokrotnych

Podczas instalacji mechanizmu w ramkach wielokrotnych należy pamiętać, że sąsiednie mechanizmy powinny być zainstalowane tak, aby "jaskółcze ogony" (jeśli występują) nachodziły na płytkę centralną ściemniacza. Odległość między ramką centralną ściemniacza a sąsiednimi produktami powinna wynosić około 1 mm.

Gwarancja

Gwarancja wynosi 12 miesięcy od daty zakupu. Nie obejmuje ona wymiany bezpiecznika, uszkodzeń mechanicznych, uszkodzeń powstałych w wyniku samodzielnej naprawy lub niewłaściwego użytkowania.
