Instrukcja obsługi dmuchawy do liści KIMO 6001

Szybki przewodnik po obsłudze dmuchawy do liści KIMO 6001. Dowiedz się, jak montować rurę, używać funkcji odkurzacza, dbać o akumulator i rozwiązywać problemy.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • KIMO 6001 to bezprzewodowa dmuchawa do liści 2-w-1, która może również pełnić funkcję odkurzacza. Urządzenie zasilane jest akumulatorem 20V. str. 1, 8

Najważniejsze czynności

  • Montaż rury: Dopasuj wypustki rury do wycięć na wylocie/wlocie powietrza i upewnij się, że połączenie jest stabilne. str. 9, 10
  • Instalacja akumulatora: Wsuń akumulator do urządzenia, aż usłyszysz kliknięcie. str. 7, 9

Pierwsze uruchomienie

  • Naładuj akumulator, zainstaluj rurę (zależnie od trybu pracy), włóż akumulator i naciśnij spust. str. 6, 9, 10

Problemy i rozwiązania

Urządzenie automatycznie się wyłącza

Zadziałał system ochrony (przeciążenie, przegrzanie lub rozładowanie). Wyłącz urządzenie, usuń przyczynę lub naładuj akumulator.

str. 6

Konserwacja i reset

  • W przypadku przeciążenia lub przegrzania, wyłącz urządzenie, usuń przyczynę (np. zator) lub pozwól mu ostygnąć, a następnie włącz ponownie. str. 6

Dane techniczne

Parametr Wartość Znaczenie Strony
Napięcie 20 V Napięcie zasilania str. 2
Czas ładowania 1-1.5 Hours Czas potrzebny do pełnego naładowania str. 2
Prędkość bez obciążenia 0-20000 rpm Prędkość obrotowa silnika str. 2

Gdzie szukać w PDF

  • Specyfikacje str. 2
  • Instrukcje bezpieczeństwa str. 3, 4, 5
  • Obsługa akumulatora str. 6, 7
  • Montaż i obsługa str. 9, 10
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Schemat elementów urządzenia z oznaczeniami Strona 2 Wskaźnik LED akumulatora Strona 6 Instalacja akumulatora Strona 7 Funkcja odkurzacza Strona 8 Montaż rury dmuchawy Strona 9 Dodatkowe zdjęcie montażowe ze strony 10 Strona 10

Najważniejsze informacje z instrukcji

Dmuchawa do liści KIMO 6001 to urządzenie typu 2-w-1, pełniące funkcję dmuchawy oraz odkurzacza. Urządzenie jest zasilane akumulatorem 20V. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa, w szczególności dotyczącymi pracy z narzędziami akumulatorowymi.

Opis urządzenia

Główne elementy dmuchawy to:

Schemat elementów urządzenia z oznaczeniami
Schemat elementów urządzenia z oznaczeniami
  • Rura wydmuchowa
  • Biały pierścień mocujący
  • Wylot powietrza
  • Wlot powietrza
  • Włącznik spustowy
  • Akumulator KIMO 20V
  • Przycisk zwalniający akumulator
  • Worek na odpady (do funkcji odkurzacza)

Instalacja i obsługa

Funkcja dmuchawy:

Instalacja akumulatora
Instalacja akumulatora
Funkcja odkurzacza
Funkcja odkurzacza

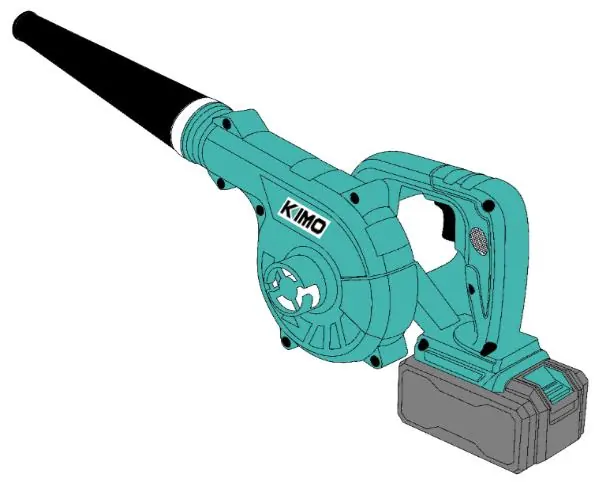

Montaż rury dmuchawy
Montaż rury dmuchawy
Dodatkowe zdjęcie montażowe ze strony 10
Dodatkowe zdjęcie montażowe ze strony 10
  1. Dopasuj wypustki (pegs) wewnątrz rury do wycięć (notches) na wylocie powietrza urządzenia.
  2. Upewnij się, że montaż jest stabilny.
  3. Wsuń akumulator do urządzenia, aż usłyszysz kliknięcie.
  4. Naciśnij włącznik spustowy, aby rozpocząć pracę.

Funkcja odkurzacza:

  1. Podłącz rurę do wlotu powietrza (zgodnie z oznaczeniami na obudowie).
  2. Podłącz worek na odpady do wylotu powietrza.
  3. Zainstaluj akumulator.
  4. Naciśnij włącznik, aby rozpocząć zasysanie.

Akumulator i ładowanie

Urządzenie posiada system ochrony akumulatora, który automatycznie odcina zasilanie w przypadku przeciążenia, przegrzania lub nadmiernego rozładowania. Stan naładowania można sprawdzić za pomocą wskaźnika LED na akumulatorze:

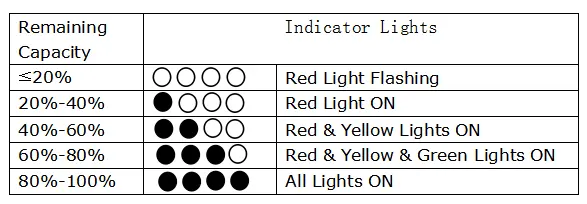

Wskaźnik LED akumulatora
Wskaźnik LED akumulatora
  • ≤20%: Czerwone światło miga
  • 20%-40%: Czerwone światło świeci
  • 40%-60%: Czerwone i żółte światło świecą
  • 60%-80%: Czerwone, żółte i zielone światło świecą
  • 80%-100%: Wszystkie światła świecą

Ładowanie trwa zazwyczaj 1-1.5 godziny. Należy używać wyłącznie oryginalnych ładowarek i akumulatorów KIMO.

Konserwacja i bezpieczeństwo

Zawsze wyjmuj akumulator przed czyszczeniem lub zmianą akcesoriów. Przechowuj narzędzie w miejscu niedostępnym dla dzieci. Nie używaj urządzenia w pobliżu materiałów łatwopalnych. W przypadku przegrzania, pozwól urządzeniu ostygnąć przed ponownym uruchomieniem.

Praktyczna pomoc

Typowe problemy

Urządzenie zatrzymuje się podczas pracy

Może to być efekt zadziałania ochrony przed przeciążeniem lub przegrzaniem. Wyłącz urządzenie, usuń przyczynę przeciążenia lub pozwól mu ostygnąć, a następnie włącz ponownie.

Akumulator nie ładuje się

Sprawdź, czy używasz oryginalnej ładowarki KIMO. Upewnij się, że temperatura otoczenia mieści się w zakresie 10°C - 40°C.

Przed użyciem

  • Naładuj akumulator przed pierwszym użyciem.
  • Sprawdź, czy rura jest poprawnie zamontowana.
  • Upewnij się, że włącznik jest w pozycji wyłączonej przed włożeniem akumulatora.
  • Załóż okulary ochronne.
  • Sprawdź, czy akumulator jest w pełni zatrzaśnięty w urządzeniu.

Parametry w praktyce

Czas ładowania
1-1.5 godziny dla pełnego naładowania.
Prędkość bez obciążenia
0-20000 obr./min - regulowana prędkość pracy.

Ilustracje i schematy

  • Rysunki montażowe pokazują dopasowanie wypustek rury do wycięć w obudowie.
  • Schemat wskaźnika LED wyjaśnia kolory świateł w zależności od poziomu naładowania.

Zgodność modelu

  • Używaj wyłącznie oryginalnych akumulatorów i ładowarek KIMO.
  • Nie używaj akumulatorów zmodyfikowanych lub uszkodzonych.
