Instrukcja obsługi kontrolera LED RFM Single 1CH 30A
Szybki przewodnik po kontrolerze LED RFM Single 1CH 30A. Dowiedz się, jak podłączyć urządzenie, sparować pilot, ustawić jasność i korzystać z efektów świetlnych.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Aby sparować pilot z kontrolerem, włącz odbiornik i przytrzymaj przycisk włączania na pilocie przez 5 sekund, aż taśma LED powoli zamiga. str. 1
Najważniejsze czynności
- Parowanie pilota str. 1
- Usuwanie parowania str. 1
Problemy i rozwiązania
Utrata komunikacji z pilotem
Wykonaj procedurę parowania: włącz odbiornik i przytrzymaj przycisk włączania na pilocie przez 5 sekund.
str. 1Konserwacja i reset
- Resetowanie (usuwanie pilota) str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 5-24V DC | Zakres napięcia wejściowego i wyjściowego | str. 1 |
| Maksymalne obciążenie | 30A | Łączne dopuszczalne obciążenie prądowe | str. 1 |
Gdzie szukać w PDF
- Instrukcja obsługi i specyfikacja str. 1
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejszy dokument zawiera instrukcję obsługi kontrolera LED RFM Single 1CH 30A. Urządzenie służy do sterowania taśmami LED za pomocą modulacji PWM, umożliwiając płynną regulację jasności w zakresie 0-100% bez efektu migotania. Kontroler komunikuje się z pilotem na częstotliwości 433 MHz.
Specyfikacja techniczna
- Napięcie wejściowe/wyjściowe: 5-24V DC
- Maksymalne obciążenie: 30A (12V: 360W, 24V: 720W)
- Zasięg: do 15 metrów
- Temperatura pracy: -20°C do 60°C
- Zasilanie pilota: bateria CR2025
- Pobór mocy w trybie czuwania: poniżej 1W
Schemat podłączenia
Podłączenie powinno być wykonane przez osobę z odpowiednimi kwalifikacjami. Należy zachować szczególną ostrożność przy łączeniu przewodów, dbając o właściwą polaryzację (+/-) oraz dopasowanie napięcia zasilacza do napięcia taśmy LED.
Obsługa pilota i funkcje

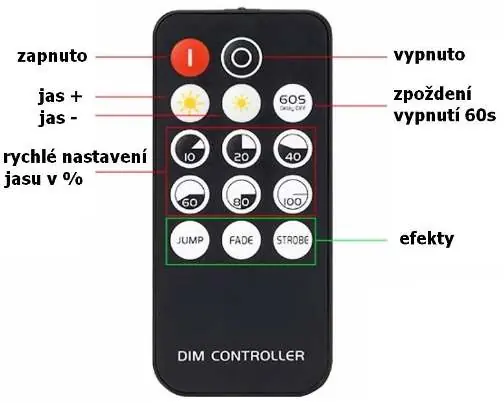

Pilot umożliwia pełną kontrolę nad oświetleniem:
- Włączanie/Wyłączanie: dedykowane przyciski ON/OFF.
- Regulacja jasności: przyciski jasności (+/-) oraz szybkie wybory procentowe (10%, 20%, 40%, 60%, 80%, 100%).
- Efekty świetlne: przyciski JUMP, FADE, STROBE.
- Opóźnienie: przycisk 60s wyłączenia.
Parowanie i resetowanie pilota
W przypadku utraty komunikacji między pilotem a odbiornikiem, należy wykonać procedurę parowania:
- Parowanie: Włącz odbiornik, a następnie naciśnij i przytrzymaj przycisk włączania na pilocie przez około 5 sekund. Taśma LED powinna powoli zamigać, co potwierdza poprawne sparowanie.
- Usuwanie parowania: Naciśnij i przytrzymaj przycisk wyłączania na pilocie przez około 5 sekund. Taśma LED zamiga szybko, co oznacza, że pilot został usunięty z pamięci odbiornika.
Do jednego odbiornika można przypisać maksymalnie 2 piloty.
Bezpieczeństwo
Zawsze sprawdzaj wartości napięcia i maksymalnego obciążenia przed podłączeniem. Nieprawidłowe podłączenie przewodów może doprowadzić do trwałego uszkodzenia urządzenia.
Praktyczna pomoc
Typowe problemy
Brak reakcji taśmy na pilota
Sprawdź, czy pilot jest sparowany z odbiornikiem (procedura parowania 5s) oraz czy bateria CR2025 w pilocie jest sprawna.
Taśma miga lub nie świeci
Sprawdź poprawność podłączenia przewodów (polaryzacja V+/V-) oraz czy zasilacz dostarcza odpowiednie napięcie (5-24V DC).
Przed użyciem
- Upewnij się, że zasilacz ma odpowiednie napięcie (5-24V DC) zgodne z taśmą LED.
- Sprawdź, czy całkowite obciążenie nie przekracza 30A.
- Upewnij się, że przewody są poprawnie dokręcone w zaciskach.
- Zainstaluj baterię CR2025 w pilocie.
Ilustracje i schematy

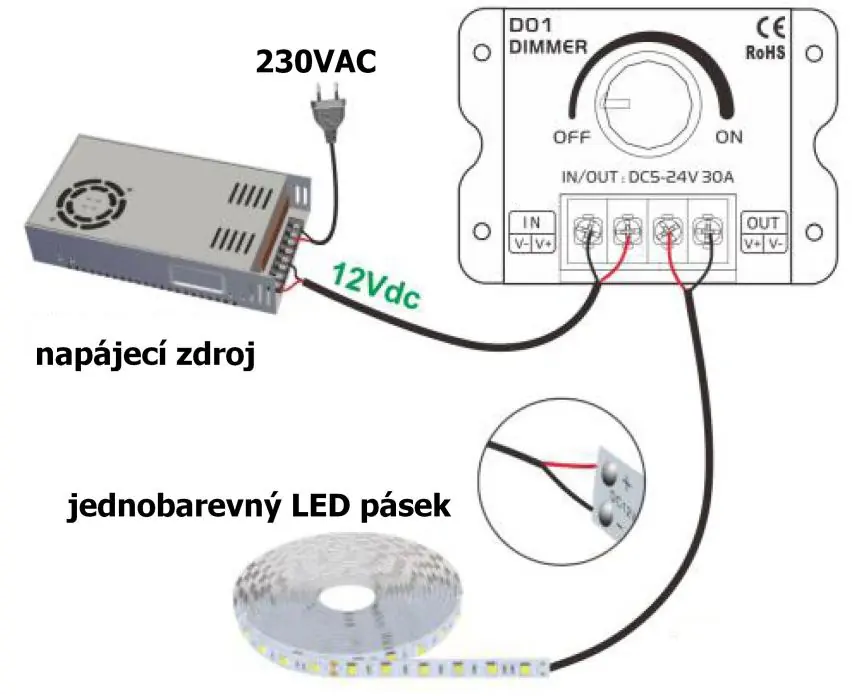

- Schemat pokazuje podłączenie zasilacza 230VAC do zasilacza DC, a następnie wyjście DC do kontrolera (IN) i taśmy LED do wyjścia kontrolera (OUT).
