Instrukcja obsługi ściemniacza LED DALI DALCNET MINI-1CV-DALI
Przewodnik użytkownika dla ściemniacza LED DALCNET MINI-1CV-DALI. Dowiedz się, jak poprawnie podłączyć urządzenie, skonfigurować parametry za pomocą aplikacji LightApp oraz rozwiązywać typowe problemy instalacyjne.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- MINI-1CV-DALI to jednokanałowy ściemniacz LED sterowany protokołem DALI lub lokalnie (przycisk, 0-10V, 1-10V, potencjometr). Konfiguracja odbywa się przez aplikację mobilną LightApp. str. 1, 4
Najważniejsze czynności
- Podłączenie urządzenia str. 4
- Konfiguracja przez aplikację str. 9, 10
Pierwsze uruchomienie
- Przy pierwszym uruchomieniu urządzenie domyślnie rozpoznaje przycisk N.A. str. 4
Problemy i rozwiązania
Błąd zapisu parametrów (miganie 2 razy/sek)
Wyłącz urządzenie, powtórz zapis parametrów, włącz ponownie.
str. 11Konserwacja i reset
- Reset do ustawień fabrycznych str. 11
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie zasilania | 12-48 Vdc | Zakres napięcia wejściowego | str. 3 |
| Maksymalny prąd | 10A | Maksymalny prąd wyjściowy przy 35°C | str. 3 |
Gdzie szukać w PDF
- Opis i funkcje str. 1
- Schemat podłączenia str. 4
- Konfiguracja aplikacji str. 9, 10, 11, 12
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
MINI-1CV-DALI to jednokanałowy ściemniacz LED przeznaczony do sterowania oświetleniem za pomocą protokołu DALI lub lokalnych interfejsów (przycisk zwierny, 0-10V, 1-10V, potencjometr). Urządzenie wymaga zasilania 12-24-48 Vdc i jest konfigurowane za pomocą aplikacji mobilnej Dalcnet LightApp.
Instalacja i podłączenie
Instalacja musi być przeprowadzona przez wykwalifikowanego elektryka. Należy przestrzegać następujących zasad:
- Polaryzacja: Zawsze sprawdzaj polaryzację przy podłączaniu taśm LED. Odwrotna polaryzacja może uszkodzić diody.
- Zasilanie: Używaj wyłącznie zasilaczy SELV o odpowiedniej mocy. Nie używaj zasilaczy o stałym prądzie.
- Przewody: Długość przewodów między ściemniaczem a modułem LED nie powinna przekraczać 10m (maksymalnie 30m przy zachowaniu odpowiednich parametrów).
- Wejścia lokalne: Nie podłączaj napięcia sieciowego do terminali INPUT.
Konfiguracja przez aplikację LightApp
Urządzenie konfiguruje się bezprzewodowo za pomocą smartfona z aplikacją LightApp:
- Zbliż tył smartfona do etykiety urządzenia, aby odczytać parametry.
- W trybie READ aplikacja pobiera bieżącą konfigurację.
- W trybie WRITE aplikacja zapisuje ustawienia do urządzenia.
- Dostępne ustawienia obejmują: krzywą ściemniania, częstotliwość PWM, poziomy jasności, czas przejścia (Fade time) oraz adresy DALI.
Rozwiązywanie problemów
Jeśli po zapisaniu parametrów urządzenie miga 2 razy na sekundę, oznacza to błąd zapisu:
- Wyłącz zasilanie urządzenia.
- Ponownie wykonaj procedurę zapisu parametrów przez aplikację.
- Upewnij się, że proces zakończył się sukcesem.
- Włącz zasilanie.
W przypadku braku reakcji można wykonać reset do ustawień fabrycznych, szybko włączając i wyłączając zasilanie 6 razy.
Dane techniczne
- Napięcie zasilania: 12-48 Vdc
- Maksymalny prąd wyjściowy: 10A (zależnie od temperatury otoczenia)
- Stopień ochrony: IP20
- Wymiary: 44 x 57 x 25 mm
- Waga: 47g
Praktyczna pomoc
Typowe problemy
Urządzenie miga 2 razy na sekundę po włączeniu
Błąd zapisu parametrów. Wyłącz urządzenie, powtórz procedurę zapisu przez aplikację LightApp i włącz ponownie.
Brak światła po podłączeniu
Sprawdź polaryzację podłączenia taśm LED oraz czy zasilacz dostarcza odpowiednie napięcie (12-48Vdc).
Przed użyciem
- Upewnij się, że zasilacz to jednostka SELV.
- Sprawdź, czy przekrój przewodów jest zgodny z wymaganiami (0,05 - 2,5 mm²).
- Zainstaluj aplikację Dalcnet LightApp na smartfonie.
- Upewnij się, że urządzenie jest zainstalowane w miejscu z odpowiednią wentylacją.
Parametry w praktyce
- Napięcie zasilania
- Zakres 12-48 Vdc. Należy dobrać zasilacz do napięcia taśm LED.
- Maksymalny prąd
- 10A przy 35°C. W wyższych temperaturach (do 60°C) prąd musi być ograniczony do 6A.
- PWM resolution
- Częstotliwość modulacji (300-4000 Hz), konfigurowalna w aplikacji.
Ilustracje i schematy

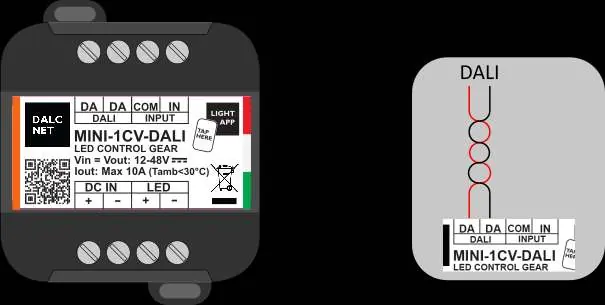

- Schemat połączeń pokazuje podłączenie zasilania 230Vac do zasilacza, a następnie wyjścia SELV do terminali DC IN ściemniacza.
- Terminal LED służy do podłączenia taśm LED z zachowaniem polaryzacji (+/-).
- Terminal INPUT służy do podłączenia przycisku, potencjometru lub sygnału 0-10V.
