Instrukcja obsługi modułu sterującego Tridonic basicDIM ILD 16DPI 69f
Szybki przewodnik po instalacji i konfiguracji modułu sterującego Tridonic basicDIM ILD 16DPI 69f. Dowiedz się, jak poprawnie zamontować czujnik, podłączyć oświetlenie DALI/DSI i skonfigurować zasięg detekcji.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Moduł basicDIM ILD 16DPI 69f służy do sterowania oświetleniem DALI lub DSI (do 10 urządzeń) zintegrowanym z czujnikiem ruchu i natężenia światła. str. 1
Najważniejsze czynności
- Montaż czujnika w obudowie str. 1
- Podłączenie przewodów str. 1
- Regulacja zoomu detekcji str. 1
Problemy i rozwiązania
Błędna detekcja obecności
Sprawdź, czy w strefie detekcji nie znajdują się grzejniki, wentylatory, drukarki lub kopiarki.
str. 1Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie znamionowe | 220 – 240 VAC, 50 / 60 Hz | Zasilanie sieciowe | str. 1 |
| Wyjścia | 2 DALI/DSI | Maks. 10 urządzeń DALI/DSI | str. 1 |
Gdzie szukać w PDF
- Instalacja i dane techniczne str. 1, 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Moduł basicDIM ILD 16DPI 69f to kompaktowe urządzenie sterujące przeznaczone do obsługi do 10 stateczników DALI lub DSI. Urządzenie integruje czujnik natężenia światła oraz czujnik ruchu. Uwaga: Moduł nie może pracować bez podłączonego czujnika. Instalacja musi być przeprowadzona przez wykwalifikowany personel, a zasilanie musi być wyłączone przed przystąpieniem do prac.
Opis urządzenia
Urządzenie służy do automatycznego sterowania oświetleniem w oparciu o obecność osób oraz poziom światła dziennego. Jest przeznaczone do montażu wewnątrz opraw oświetleniowych w suchych i czystych pomieszczeniach.
Instalacja i podłączenie
- Zasilanie: 220–240 VAC, 50/60 Hz.
- Wejścia: 1 wejście dla przycisku (maks. 100 m, 1,5 mm²) oraz 1 wejście dla czujnika.
- Wyjścia: 2 wyjścia DALI/DSI (maks. 10 urządzeń, maks. 100 m, 1,5 mm²).
- Przewody: Przewody czujnika muszą być prowadzone oddzielnie od przewodów zasilających i lamp, aby uniknąć zakłóceń. Jeśli oddzielne prowadzenie nie jest możliwe, należy użyć przewodów ekranowanych.
- Montaż czujnika: Czujnik montuje się w obudowie (mounting box). Należy upewnić się, że wszystkie 6 zaczepów jest poprawnie zatrzaśniętych.
Konfiguracja czujnika

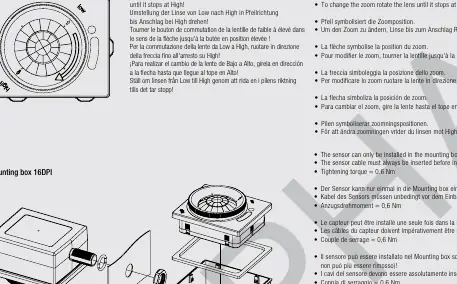

Czujnik posiada regulację zoomu (zasięgu detekcji). Aby zmienić ustawienie z Low na High, należy obracać soczewkę w kierunku strzałki aż do oporu. Należy pamiętać, że wielokrotna regulacja zoomu (> 10 razy) może wpłynąć na szczelność IP.
Wskazówki dotyczące montażu i działania
- Unikanie zakłóceń: Grzejniki, wentylatory, drukarki i kopiarki w strefie detekcji mogą powodować błędne wykrywanie obecności.
- Oświetlenie: Aby uniknąć błędnych pomiarów, czujnik powinien być zamontowany centralnie w oprawie, tak aby światło z lamp nie padało bezpośrednio na czujnik.
- Szczelność: Aby zachować klasę ochrony IP65, odległość między powierzchnią czujnika a powierzchnią oprawy musi być mniejsza niż 8,5 mm.
- Zasięg: Należy upewnić się, że strefy detekcji różnych czujników nie nakładają się na siebie, gdyż może to wpłynąć na sterowanie oświetleniem.
Informacje o producencie
Tridonic GmbH & Co KG
Praktyczna pomoc
Typowe problemy
Błędna detekcja obecności
Sprawdź, czy w strefie detekcji nie znajdują się źródła ciepła lub ruchu, takie jak grzejniki, wentylatory, drukarki lub kopiarki.
Nieprawidłowe wyniki pomiaru światła
Upewnij się, że czujnik jest zamontowany centralnie w oprawie i nie pada na niego bezpośrednie światło z lamp. Unikaj montażu w miejscach z silnymi refleksami.
Błędy w sterowaniu oświetleniem
Upewnij się, że przewody czujnika są prowadzone oddzielnie od przewodów zasilających i lamp. Jeśli to niemożliwe, użyj przewodów ekranowanych.
Przed użyciem
- Upewnij się, że instalację wykonuje wykwalifikowany personel.
- Wyłącz zasilanie przed przystąpieniem do prac.
- Sprawdź, czy używasz czujnika z modułem (urządzenie nie działa bez czujnika).
- Upewnij się, że strefy detekcji czujników nie nakładają się na siebie.
- Sprawdź, czy odległość między powierzchnią czujnika a oprawą jest mniejsza niż 8,5 mm (dla IP65).
Parametry w praktyce
- Napięcie znamionowe
- 220–240 VAC, 50/60 Hz
- Zakres ściemniania
- 1–100%
- Stopień ochrony (sterownik)
- IP20
- Stopień ochrony (czujnik)
- IP65 (przy poprawnym montażu)
Ilustracje i schematy
- Schemat połączeń pokazuje podłączenie zasilania (L, N), przycisku (T) oraz wyjść DALI/DSI (DA, DA) do modułu PCA.
- Rysunek montażowy wskazuje na konieczność zatrzaśnięcia 6 zaczepów (snap-fits) w obudowie montażowej.
- Tabela zoomu określa wysokość montażu (h) w stosunku do średnicy detekcji (d) dla ustawień Low i High.
Zgodność modelu
- Obsługuje do 10 stateczników DALI lub DSI.
- Nie można jednocześnie obsługiwać urządzeń DALI i DSI na tym samym sterowniku.
- DSI/DALI nie jest SELV, obowiązują przepisy instalacyjne dla napięcia sieciowego.
