Instrukcja obsługi sterownika oświetlenia DMX Rockville ROCKFORCE W2
Kompletny przewodnik po sterowniku oświetlenia DMX Rockville ROCKFORCE W2. Dowiedz się, jak skonfigurować połączenie bezprzewodowe, programować sceny, tworzyć sekwencje (chases) i zarządzać urządzeniami DMX.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Rockville ROCKFORCE W2 to 192-kanałowy sterownik DMX z bezprzewodową transmisją 2.4GHz. Pozwala na sterowanie 12 urządzeniami, programowanie scen i sekwencji (chases). str. 1, 12
Najważniejsze czynności
- Programowanie sceny str. 7
- Parowanie bezprzewodowe str. 4, 5
Pierwsze uruchomienie
- Włączanie i parowanie bezprzewodowe str. 4, 5
Problemy i rozwiązania
Brak reakcji urządzeń
Sprawdź polaryzację DMX (przełącznik na tylnym panelu) oraz adresy DMX urządzeń.
str. 6Konserwacja i reset
- Resetowanie wszystkich scen str. 8
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | 9V - 12V DC | Wymagane zasilanie zewnętrzne | str. 12 |
Gdzie szukać w PDF
- Panel przedni str. 3, 4
- Panel tylny str. 4
- Programowanie str. 7, 8, 9
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Rockville ROCKFORCE W2 to 192-kanałowy sterownik DMX z wbudowanym nadajnikiem bezprzewodowym 2.4GHz. Urządzenie pozwala na sterowanie 12 urządzeniami, programowanie scen oraz sekwencji (chases). Przed pierwszym użyciem upewnij się, że urządzenie jest umieszczone na stabilnej powierzchni i ma zapewnioną odpowiednią wentylację.
Opis urządzenia
Panel przedni zawiera:
- Selektory urządzeń (Scanners): Wybór jednej z 12 grup urządzeń.
- Suwaki kanałów: Regulacja poziomu wyjściowego dla kanałów DMX.
- Wyświetlacz LED: Pokazuje numer sceny, banku, kroków oraz ustawienia suwaków.
- Przyciski programowania: Program, Add, Auto/Del, Music/Bank Copy.
- Przyciski sterowania: Bank Up/Down, Scene 1-8, Chase 1-6, Blackout.
Panel tylny zawiera:
- Złącze zasilania: DC 9V - 12V.
- DMX OUT: Wyjście sygnału DMX.
- Przełącznik polaryzacji DMX: Pozwala na zmianę polaryzacji sygnału dla różnych typów urządzeń.
- Wireless ID: Przycisk i wskaźnik do parowania bezprzewodowego.
Instalacja i połączenia
Urządzenie może pracować przewodowo lub bezprzewodowo.
- Połączenie przewodowe: Użyj kabli DMX (3-pin lub 5-pin). Jeśli używasz wielu urządzeń, połącz je szeregowo (daisy-chain). Ostatnie urządzenie w łańcuchu powinno być zakończone terminatorem DMX (rezystor 120 Ohm).
- Połączenie bezprzewodowe: Włącz zasilanie sterownika i odbiorników. Użyj przycisku Wireless ID na sterowniku, aby wybrać kolor grupy. Ustaw odbiorniki na ten sam kolor. Czerwona dioda na nadajniku i zielona na odbiornikach potwierdzają poprawne połączenie.
Programowanie scen i sekwencji
Wszystkie funkcje nagrywania, edycji i usuwania odbywają się w trybie programowania.
- Nagrywanie sceny: Wybierz urządzenie (Scanner), ustaw suwaki, naciśnij ADD, wybierz bank, naciśnij przycisk sceny (1-8).
- Tworzenie sekwencji (Chase): Wybierz Chase (1-6), wybierz bank i scenę, naciśnij ADD. Możesz dodać do 240 kroków.
- Edycja: Możesz kopiować ustawienia urządzeń, sceny oraz całe banki scen między sobą, używając przycisków kopiowania i banków.
Tryby pracy
- Manualny: Domyślny tryb po włączeniu. Pozwala na ręczne sterowanie urządzeniami.
- Auto-Run: Automatyczne przełączanie scen lub kroków sekwencji. Prędkość i czas przejścia (fade time) regulowane suwakami.
- Music Sync: Wbudowany mikrofon synchronizuje zmiany scen lub sekwencji z rytmem muzyki.
Dane techniczne
- Kanały DMX: 192.
- Zasilanie: 9V - 12V DC, min. 300mA.
- Częstotliwość bezprzewodowa: 2.4GHz.
- Pamięć: 30 banków po 8 scen, 6 sekwencji (chases).
Informacje o producencie
Rockville Audio
Praktyczna pomoc
Typowe problemy
Brak komunikacji bezprzewodowej
Upewnij się, że nadajnik i odbiornik są ustawione na ten sam kolor ID grupy.
Urządzenia nie reagują lub działają nieprawidłowo
Sprawdź adresowanie DMX na urządzeniach oraz ustawienie przełącznika polaryzacji DMX na tylnym panelu sterownika.
Przed użyciem
- Sprawdź zasilanie (DC 9V-12V)
- Ustaw adresy DMX na urządzeniach zgodnie z przypisaniem kanałów
- Podłącz kable DMX lub skonfiguruj bezprzewodowe ID
- Upewnij się, że urządzenie stoi na stabilnej powierzchni
Parametry w praktyce
- 192 DMX Channels
- Całkowita liczba kanałów sterowania dostępnych dla urządzeń.
- DMX Polarity Switch
- Przełącznik pozwalający na zmianę pinów danych (2 i 3) dla kompatybilności z różnymi urządzeniami.
Ilustracje i schematy

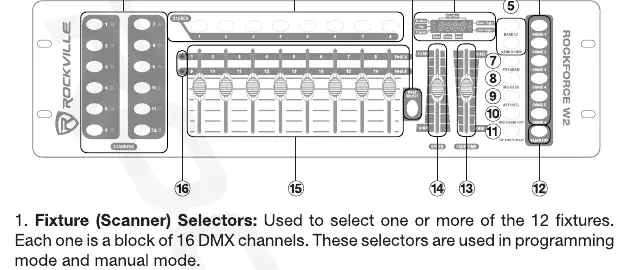

- Panel przedni: suwaki kanałów, przyciski scen i banków
- Panel tylny: złącze zasilania, DMX OUT, przełącznik polaryzacji, port anteny
- Terminacja DMX: schemat podłączenia rezystora 120 Ohm między pin 2 i 3
Zgodność modelu
- Kompatybilny z urządzeniami DMX-512
- Współpracuje z bezprzewodowymi odbiornikami Rockville DMX-WRE
