Instrukcja obsługi listwy zasilającej Rockville RDF9U
Dowiedz się, jak bezpiecznie obsługiwać listwę zasilającą Rockville RDF9U. Przewodnik zawiera informacje o podłączaniu urządzeń, korzystaniu z portu USB, resetowaniu bezpiecznika oraz specyfikację techniczną.
Spis treści
Najważniejsze informacje
Rockville RDF9U to listwa zasilająca montowana w szafie rack, przeznaczona do profesjonalnych zastosowań audio. Urządzenie oferuje 9 gniazd zasilających z indywidualnymi przełącznikami oraz port ładowania USB 5V/2A. Kluczowe funkcje obejmują wbudowany filtr szumów AC, ochronę przeciwprzepięciową oraz bezpiecznik automatyczny (Push to Reset).
Opis urządzenia
Przedni panel urządzenia zawiera:
- Wskaźnik zasilania LED.
- Port wyjściowy USB 5V/2A.
- 9 przełączników zasilania, każdy z podświetleniem LED, sterujących odpowiednimi gniazdami z tyłu.
Tylny panel urządzenia zawiera:
- 9 gniazd zasilających AC.
- Bezpiecznik automatyczny 15A (Push to Reset).
- Wejście zasilania AC 110V-220V.
Instrukcja obsługi
- Przed podłączeniem urządzenia do sieci upewnij się, że wszystkie przełączniki na przednim panelu znajdują się w pozycji wyłączonej (off).
- Podłącz listwę RDF9U do gniazdka ściennego.
- Podłącz urządzenia audio lub oświetleniowe do gniazd na tylnym panelu.
- Użyj odpowiednich przełączników na przednim panelu, aby włączyć lub wyłączyć zasilanie dla konkretnego urządzenia.
- Aby naładować urządzenie przez port USB, podłącz je za pomocą odpowiedniego kabla do portu USB na przednim panelu.
Bezpieczeństwo
- Nigdy nie otwieraj obudowy urządzenia – wewnątrz nie ma części serwisowalnych przez użytkownika. W razie awarii skontaktuj się z autoryzowanym serwisem Rockville.
- Nie wystawiaj urządzenia na działanie wilgoci.
- Zapewnij odpowiednią wentylację wokół urządzenia.
- Umieść urządzenie na stabilnej i równej powierzchni.
Rozwiązywanie problemów
Jeśli w gniazdach AC brakuje zasilania:
- Sprawdź bezpiecznik na tylnym panelu. Jeśli przycisk wyskoczył, odłącz urządzenie od zasilania i wciśnij przycisk, aby zresetować bezpiecznik.
- Upewnij się, że listwa jest poprawnie podłączona do gniazdka ściennego i kabel zasilający nie jest uszkodzony.
Dane techniczne
- Maksymalne obciążenie: 15A lub 1800W.
- Napięcie robocze: 110V-220V, 50/60Hz.
- Ochrona: Filtr szumów AC, ochrona przeciwprzepięciowa (150 dżuli).
- Szczytowy prąd impulsu: 1200 Amperów.
- Wymiary: 19 cali szerokości, 1.8 cala wysokości, 3.9 cala głębokości.
- Kabel zasilający: 6 stóp (ok. 1.8m), 3 x 14 AWG.
Informacje o producencie
Rockville Audio
Praktyczna pomoc
Typowe problemy
Brak zasilania w gniazdach AC
Sprawdź bezpiecznik na tylnym panelu. Jeśli przycisk wyskoczył, odłącz urządzenie od zasilania i wciśnij go, aby zresetować. Sprawdź również, czy kabel zasilający jest sprawny.
Przed użyciem
- Upewnij się, że wszystkie przełączniki na przednim panelu są w pozycji 'off' przed podłączeniem do sieci.
- Sprawdź, czy urządzenie znajduje się w dobrze wentylowanym miejscu.
- Upewnij się, że powierzchnia, na której montujesz urządzenie, jest stabilna.
- Sprawdź, czy napięcie w sieci jest zgodne z wymaganiami urządzenia (110V-220V).
Parametry w praktyce
- Maksymalne obciążenie
- 15A lub 1800W – nie przekraczaj tej wartości, aby uniknąć zadziałania bezpiecznika.
- Ochrona przeciwprzepięciowa
- 150 dżuli – chroni podłączony sprzęt przed nagłymi skokami napięcia.
Ilustracje i schematy

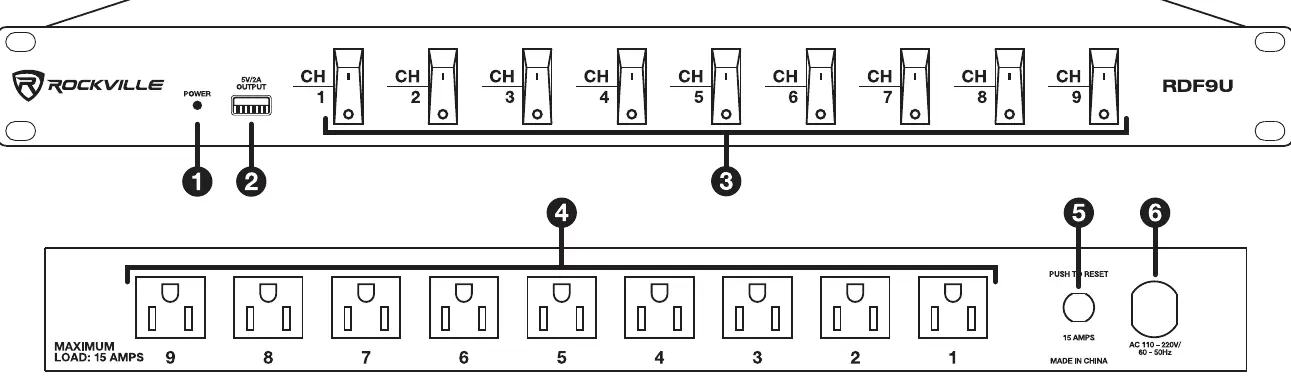

- Przedni panel: Wskaźnik zasilania (1), Port USB (2), Przełączniki gniazd (3).
- Tylny panel: Gniazda zasilające (4), Bezpiecznik (5), Wejście zasilania (6).
Zgodność modelu
- Urządzenie obsługuje napięcie wejściowe 110V-220V. Napięcie wyjściowe jest zgodne z napięciem wejściowym (jeśli podasz 110V, otrzymasz 110V; jeśli 220V, otrzymasz 220V).
Autor opracowania
Piotr Nowak
Analityk dokumentacji PDF
Opracowuje instrukcje obsługi pod kątem przejrzystości, bezpieczeństwa i szybkiego odnalezienia informacji potrzebnych przed użyciem produktu.
