Instrukcja obsługi rozdzielacza prądu Botex PSA 16/162-3S

Najważniejsze informacje z instrukcji

Rozdzielacz prądu Botex PSA 16/162-3S jest urządzeniem przeznaczonym do dystrybucji energii elektrycznej w profesjonalnych instalacjach scenicznych i technicznych. Urządzenie wyposażone jest w zabezpieczenia różnicowoprądowe i nadprądowe (RCBO). Przed przystąpieniem do użytkowania należy upewnić się, że instalacja zasilająca jest zgodna z parametrami urządzenia (400V, 50Hz) oraz że urządzenie będzie eksploatowane wyłącznie wewnątrz pomieszczeń.

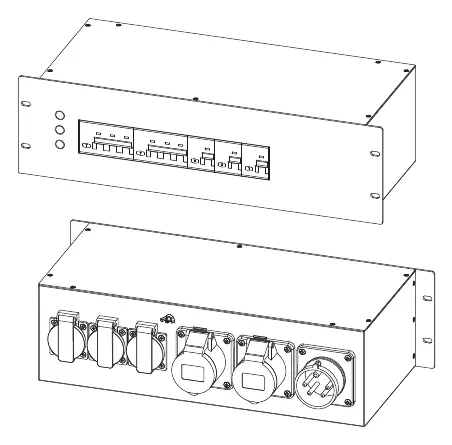

Opis urządzenia i specyfikacja techniczna

Urządzenie posiada wskaźniki LED napięcia dla każdej fazy. Główne parametry techniczne:

• Zasilanie: 400 V ~ 50 Hz, 16 A na fazę.
• Zabezpieczenia (RCBO): Typ A, prąd nominalny 16 A, prąd różnicowy 30 mA, 4-biegunowe.
• Stopień ochrony: IP20 (tylko do użytku wewnątrz).
• Montaż: Szafa rack 19 cali, wysokość 3 UH.
• Wymiary: 482 mm x 133 mm x 250 mm.
• Waga: 7 kg.
• Warunki pracy: Temperatura 0°C–40°C, wilgotność względna 20%–80% (bez kondensacji).

Złącza i przyłącza

Rozdzielacz oferuje następujące punkty przyłączeniowe:

• Wejście: Wtyk CEE16 400V.
• Wyjścia: 3 gniazda z uziemieniem (L1, L2, L3), 2 gniazda CEE 16 A, 2 gniazda RCBO C16A (CEE), 3 gniazda RCBO C16A (z uziemieniem).

Bezpieczeństwo i eksploatacja

Ze względu na wysokie napięcie, należy przestrzegać następujących zasad:

• Zagrożenie życia: Wewnątrz urządzenia znajdują się elementy pod wysokim napięciem. Nie demontuj obudowy.
• Stan techniczny: Nie używaj urządzenia, jeśli kabel zasilający CEE lub wtyczka są uszkodzone. W razie uszkodzenia należy wymienić kabel na identyczny u producenta lub wykwalifikowanego elektryka.
• Stan czuwania: Napięcie sieciowe jest obecne na wyjściach nawet w trybie stand-by. Przed pracami konserwacyjnymi przy podłączonych odbiornikach należy odłączyć je od zasilania.
• Środowisko: Unikaj bezpośredniego nasłonecznienia, silnych wibracji, dużych zmian temperatury oraz środowisk zapylonych lub zadymionych.
• Konserwacja: W przypadku pracy w trudnych warunkach (dym, kurz), urządzenie powinno być regularnie czyszczone przez wykwalifikowany personel.

Utylizacja

Urządzenie podlega dyrektywie WEEE (zużyty sprzęt elektryczny i elektroniczny). Nie wyrzucaj urządzenia do odpadów domowych. Należy je przekazać do autoryzowanego punktu recyklingu lub skorzystać z możliwości zwrotu do producenta (Thomann GmbH), zgodnie z lokalnymi przepisami.
