Instrukcja obsługi listwy zasilającej StarTech.com 14-Outlet 1U Rackmount PDU
Szybki przewodnik po instalacji i obsłudze listwy zasilającej StarTech.com 14-Outlet 1U Rackmount PDU. Dowiedz się, jak zamontować urządzenie w szafie serwerowej, jak korzystać z ochrony przeciwprzepięciowej i jak bezpiecznie podłączyć...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja dotyczy listwy zasilającej (PDU) StarTech.com 14-Outlet 1U Rackmount PDU (model 1415B8H-RACK-PDU-SP). Urządzenie jest przeznaczone do montażu w szafach serwerowych, telekomunikacyjnych i centrach danych. PDU posiada wbudowaną ochronę przeciwprzepięciową oraz wyłącznik automatyczny. Przed instalacją upewnij się, że posiadasz odpowiednie narzędzia, takie jak śrubokręt Phillips (PH1 i PH2).
Opis urządzenia
Listwa wyposażona jest w 14 gniazd wyjściowych (6 z przodu, 8 z tyłu), włącznik zasilania z ochroną, przycisk resetowania wyłącznika oraz wskaźnik LED ochrony przeciwprzepięciowej. Urządzenie posiada również punkt uziemienia.
Zawartość zestawu
- Jednostka PDU
- 2 wsporniki montażowe 4-kierunkowe (preinstalowane)
- 4 śruby do szafy rack M5x12 mm
- 4 nakrętki klatkowe M5
- Instrukcja szybkiego startu

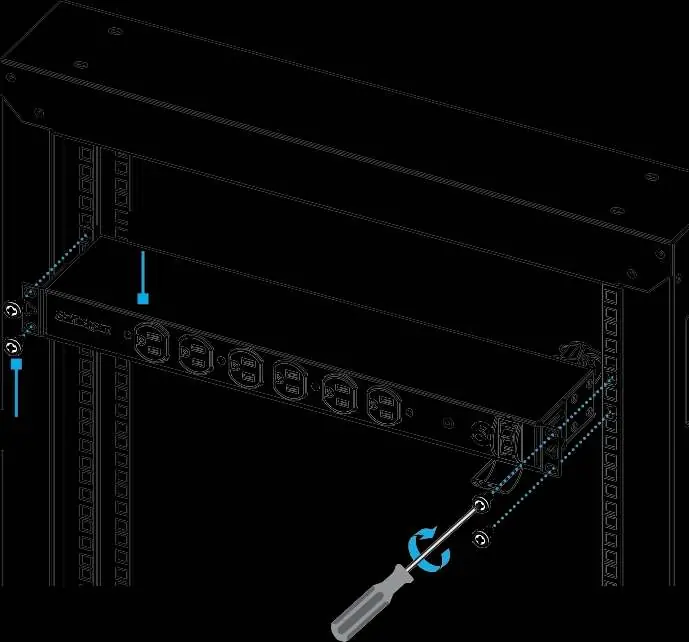

Instalacja w szafie rack 19 cali
- Przygotuj miejsce w szafie serwerowej, instalując nakrętki klatkowe (D) w odpowiednich otworach montażowych.
- Umieść listwę PDU w szafie, dopasowując wsporniki montażowe do otworów z nakrętkami klatkowymi.
- Przykręć listwę do szyn szafy za pomocą śrub M5 (C) przy użyciu śrubokręta Phillips.

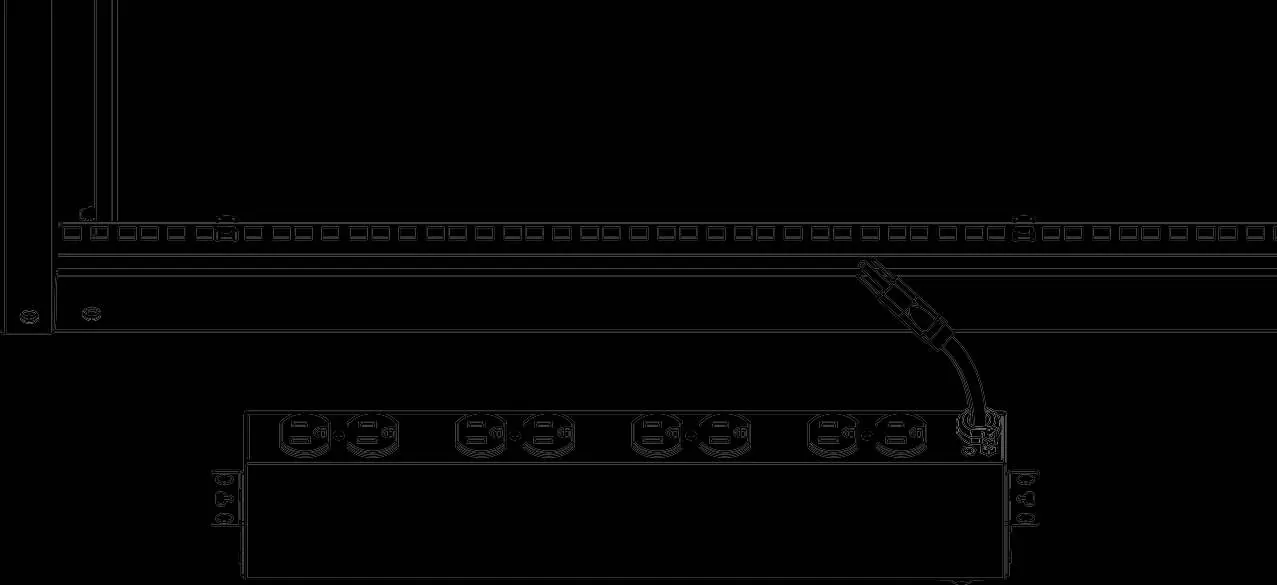

Montaż pionowy 0U
Listwa umożliwia montaż pionowy w szafach serwerowych. Wymaga to odpowiedniego ustawienia wsporników montażowych, aby dopasować je do szyn pionowych szafy. Użyj śrub montażowych, aby zabezpieczyć urządzenie w wybranej pozycji.

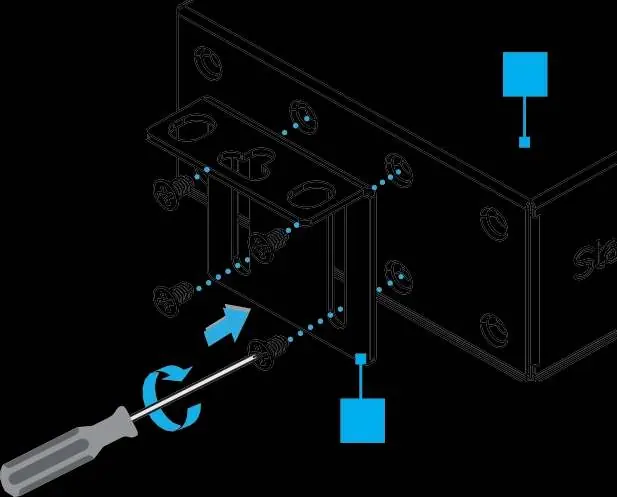

Wymiana wsporników montażowych
Wsporniki montażowe można zdemontować i ponownie zainstalować w innej orientacji, aby dostosować sposób montażu do potrzeb szafy. Odkręć śruby mocujące wspornik do obudowy PDU, zmień jego położenie i przykręć ponownie.
Bezpieczeństwo i konserwacja
- Ostrzeżenie: Nie dotykaj urządzenia, jeśli jest podłączone do prądu, a obudowa lub kable są uszkodzone.
- Jeśli wyłącznik automatyczny zadziała (odetnie zasilanie), sprawdź podłączone obciążenie. Odłącz urządzenia nieistotne lub uszkodzone.
- Przed zresetowaniem wyłącznika odczekaj co najmniej 60 sekund, aby urządzenie ostygło.
- Nie wkładaj obcych przedmiotów do gniazd zasilających.
- Używaj wyłącznie wewnątrz pomieszczeń w szafach serwerowych.
Oficjalne zasoby z instrukcji
Praktyczna pomoc
Typowe problemy
Wyłącznik automatyczny odcina zasilanie
Sprawdź podłączone urządzenia pod kątem nadmiernego poboru prądu. Odłącz urządzenia nieistotne lub uszkodzone. Odczekaj 60 sekund przed naciśnięciem przycisku resetowania.
Dioda LED ochrony przeciwprzepięciowej nie świeci
Oznacza to, że wystąpiło zdarzenie ochrony przeciwprzepięciowej lub urządzenie nie otrzymuje zasilania. Sprawdź stan wyłącznika i zasilanie wejściowe.
Przed użyciem
- Sprawdź, czy wszystkie elementy zestawu są obecne.
- Przygotuj śrubokręt Phillips (PH1 dla śrub M3, PH2 dla śrub M5).
- Upewnij się, że szafa serwerowa posiada odpowiednie otwory montażowe.
- Sprawdź, czy obciążenie urządzeń nie przekracza parametrów listwy (15A).
- W razie potrzeby przygotuj kabel uziemiający (min. 18 AWG).
Ilustracje i schematy
- Panel przedni zawiera 6 gniazd, wskaźnik LED, przycisk resetu i włącznik.
- Panel tylny zawiera 8 gniazd oraz punkt uziemienia.
- Wsporniki montażowe posiadają szczeliny do regulacji głębokości montażu.
Zgodność modelu
- Urządzenie przeznaczone wyłącznie do użytku wewnątrz szaf serwerowych, telekomunikacyjnych i centrów danych.
