Instrukcja montażu układu wydechowego LeoVince 14324E LV One EVO

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy montażu układu wydechowego LeoVince 14324E LV One EVO, przeznaczonego do motocykli KTM 690 Enduro R oraz 690 SMC R (w tym wersji 35kW). Dokument zawiera szczegółowe kroki instalacji, listę części oraz zalecenia dotyczące konserwacji.

Opis urządzenia i elementy zestawu

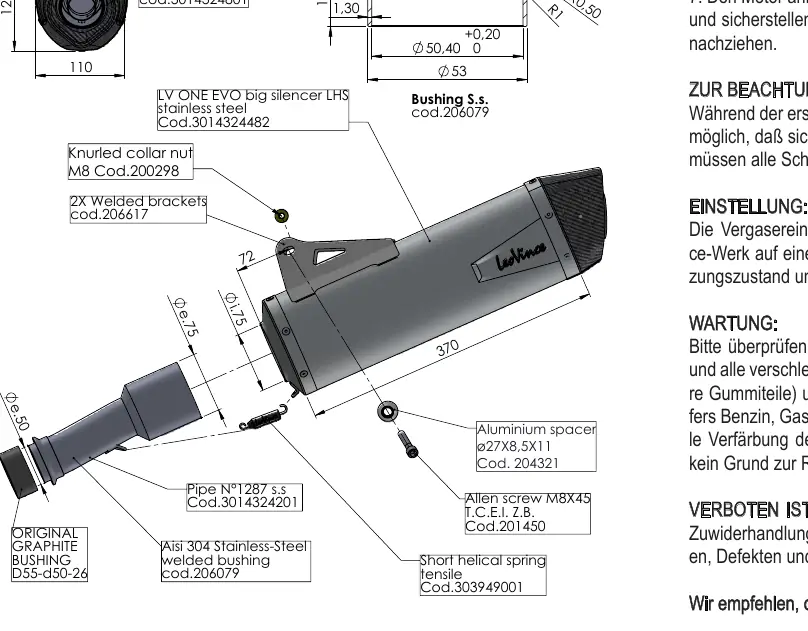

Zestaw zawiera tłumik, rurę łączącą (link pipe) oraz zestaw montażowy (śruby, sprężyny, uszczelki). Przed przystąpieniem do pracy należy zweryfikować kompletność części zgodnie z rysunkiem technicznym zawartym w instrukcji.

Instrukcja montażu

1. Zdemontuj oryginalny tłumik.

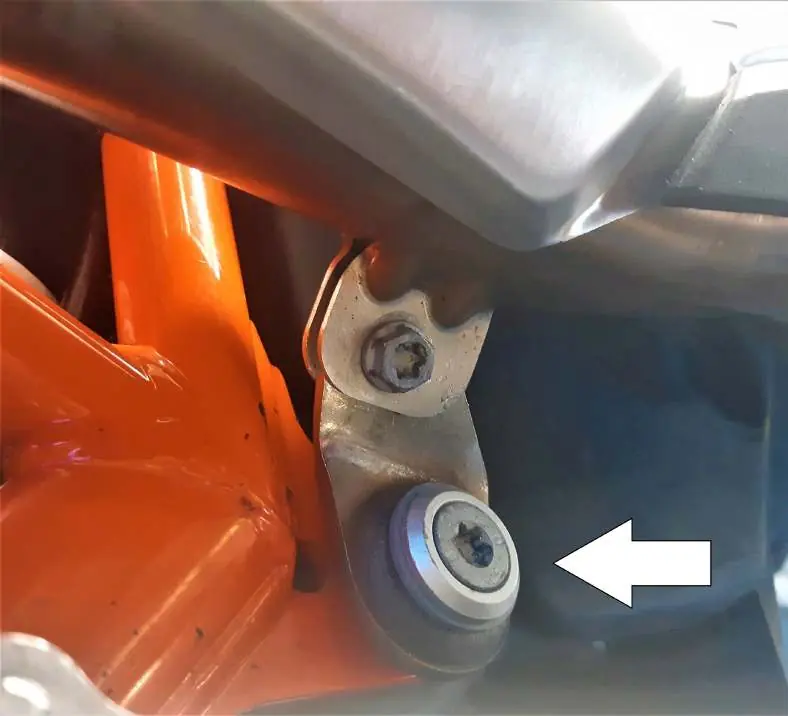

2. Poluzuj nakrętki mocujące kolektor przy głowicy cylindra. Poluzuj śrubę Torx wspornika łączącego ramę z kolektorem (nie usuwaj jej całkowicie).
3. Sprawdź stan powierzchni styku. Zamontuj kolektor na oryginalnej instalacji, uważając, aby nie uszkodzić uszczelki grafitowej (jeśli jest dostarczona, zastępuje ona oryginalną). Dokręć częściowo obejmę, aby umożliwić późniejszą regulację.
4. Wsuń tłumik LeoVince na kolektor. Sprawdź wyrównanie oczek sprężyn i wylotu spalin, a następnie połącz elementy za pomocą dołączonych sprężyn.
5. Załóż obejmy na tłumik, zamontuj elementy dystansowe, podkładki i wsporniki zgodnie z rysunkiem technicznym, a następnie dokręć wszystkie śruby.
6. Dokręć obejmy łączące kolektor LeoVince z oryginalną instalacją.
7. Uruchom silnik, odczekaj kilka minut do osiągnięcia temperatury roboczej i sprawdź, czy nie występują nieszczelności gazów.

Konserwacja i użytkowanie

Podczas pierwszych kilometrów użytkowania układ wydechowy może się "układać", co może powodować minimalne nieszczelności gazów. Po przejechaniu około 100 km należy sprawdzić dokręcenie wszystkich śrub. Tłumik można czyścić benzyną, olejem napędowym lub alkoholem; nie należy używać rozpuszczalników. Ewentualne przebarwienia tłumika są normalnym zjawiskiem wynikającym z temperatury i użytych materiałów.
