Instrukcja montażu układu wydechowego LeoVince 14362E LV One EVO
Szybki przewodnik montażu układu wydechowego LeoVince 14362E LV One EVO do skuterów Vespa GTS 300. Dowiedz się, jak poprawnie zainstalować system, podłączyć sondę Lambda i dbać o konserwację wydechu.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu układu wydechowego LeoVince 14362E LV One EVO, przeznaczonego dla serii skuterów Vespa GTS 300 (HPE, Racing Sixties, Super, Sei Giorni, Sport, Tech, Touring). Dokument zawiera szczegółowe kroki instalacji, listę komponentów oraz wytyczne dotyczące konserwacji.
Montaż układu wydechowego
- Demontaż: Zdejmij cały oryginalny układ wydechowy. Odłącz sondę Lambda od oryginalnego systemu.
- Przygotowanie kolektora: Włóż kolektor w gniazdo cylindra, umieszczając flanszę w odpowiedniej pozycji. Jeśli występuje, użyj uszczelki/tulei grafitowej. Nie dokręcaj całkowicie nakrętek na szpilkach, aby umożliwić poprawne ustawienie i wykorzystanie luzów montażowych.
- Mocowanie kolektora: Po ustawieniu orientacji, zabezpiecz kolektor do flanszy za pomocą dołączonych sprężyn.
- Montaż kolektora końcowego: Wsuń kolektor końcowy w zamontowany wcześniej kolektor główny i zabezpiecz go sprężynami.
- Montaż tłumika: Nałóż tłumik na kolektor końcowy, sprawdź jego orientację i zabezpiecz pozostałą sprężyną.
- Finalizacja: Zamontuj dystanse, podkładki i wsporniki zgodnie z rysunkiem technicznym, a następnie dokręć wszystkie śruby.

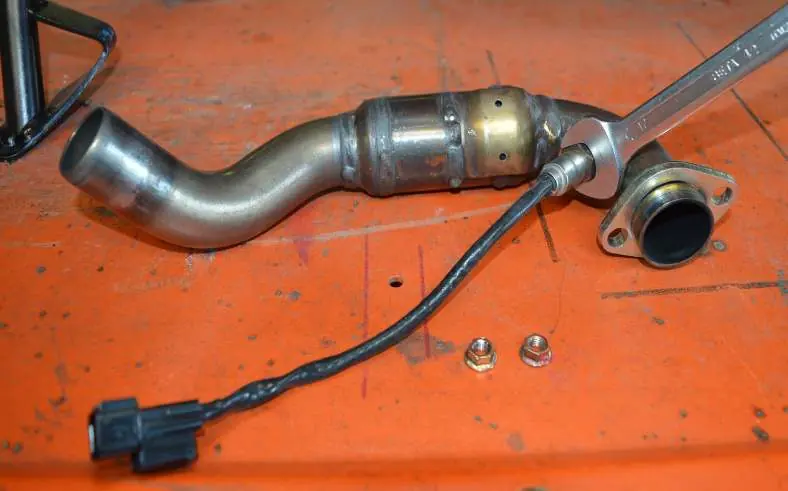

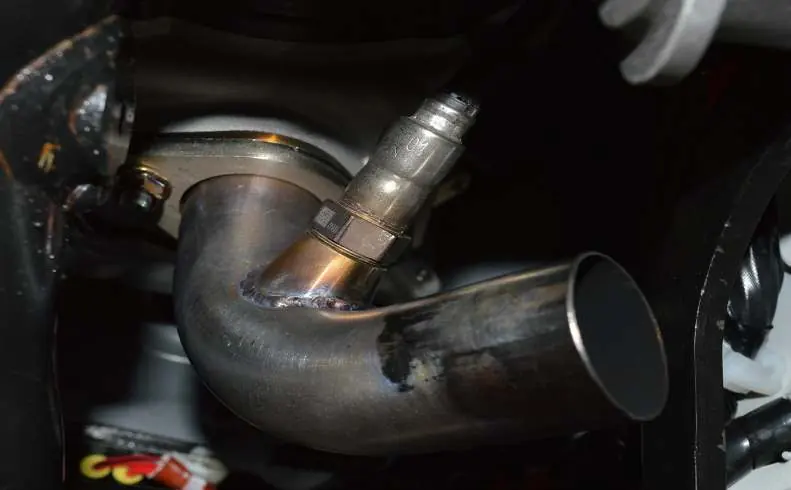

- Sonda Lambda: Podłącz sondę Lambda do układu LeoVince, wkręcając ją w odpowiednie miejsce na kolektorze głównym.
- Kontrola: Uruchom silnik, odczekaj kilka minut, aż osiągnie temperaturę roboczą i sprawdź, czy nie występują nieszczelności gazów. Upewnij się, że elementy układu nie stykają się z częściami silnika (chłodnica, blok, owiewki).
Konserwacja i eksploatacja
Podczas pierwszych kilometrów układ wydechowy może się "docierać", co może powodować minimalne nieszczelności gazów. Po przejechaniu około 100 km konieczne jest sprawdzenie dokręcenia wszystkich śrub i elementów mocujących.
Zasady konserwacji:
- Okresowo sprawdzaj mocowania i elementy podatne na zużycie (materiał wygłuszający, uszczelki, elementy gumowe).
- Do czyszczenia tłumika używaj benzyny, oleju napędowego lub alkoholu. Nie stosuj żadnych rozpuszczalników.
- Zmiana koloru tłumika podczas eksploatacji jest zjawiskiem normalnym i wynika z oddziaływania ciepła na materiały.
- Modyfikacje układu wydechowego są surowo zabronione i powodują utratę odpowiedzialności producenta za wady lub nieprawidłowe działanie.
Dane techniczne i kompatybilność
Układ LeoVince 14362E został zaprojektowany jako zamiennik typu "Full System". Waga układu LeoVince wynosi 4,36 kg, co stanowi znaczącą redukcję w porównaniu do oryginalnego układu (7,02 kg). Produkt jest dedykowany dla modeli Vespa GTS 300 HPE oraz wariantów pokrewnych.
Praktyczna pomoc
Typowe problemy
Nieszczelności gazu po montażu
Jest to normalne zjawisko podczas docierania układu. Sprawdź dokręcenie wszystkich śrub po przejechaniu ok. 100 km.
Zmiana koloru tłumika
Jest to zjawisko normalne, wynikające z oddziaływania ciepła na materiały i nie stanowi wady produktu.
Przed użyciem
- Upewnij się, że silnik i układ wydechowy są całkowicie wystudzone przed przystąpieniem do prac.
- Przygotuj narzędzia niezbędne do demontażu oryginalnego układu.
- Sprawdź kompletność zestawu zgodnie z listą komponentów zawartą w instrukcji.
- Zapewnij dostęp do sondy Lambda w celu jej przełożenia.
Parametry w praktyce
- Waga (LeoVince)
- 4,36 kg (w porównaniu do 7,02 kg układu oryginalnego).
- Sonda Lambda
- Kluczowy element, który musi zostać przełożony z oryginalnego układu do nowego kolektora LeoVince.
Ilustracje i schematy

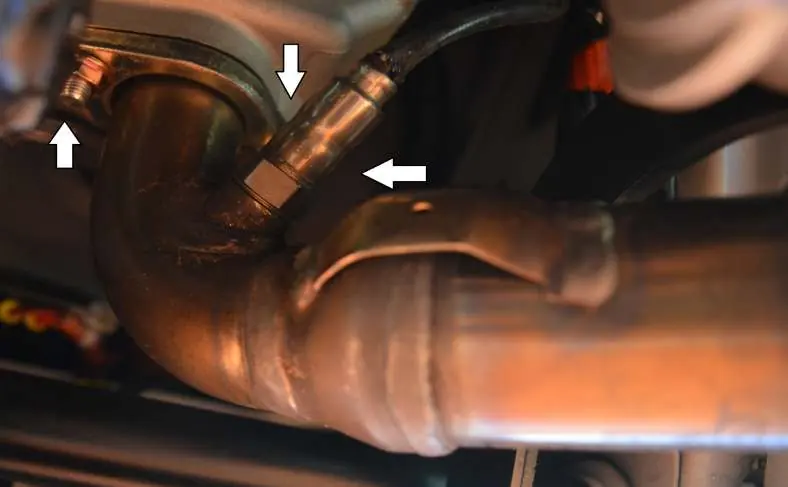

- Schemat techniczny (strona 6) pokazuje precyzyjne rozmieszczenie sprężyn, uszczelek grafitowych oraz śrub montażowych.

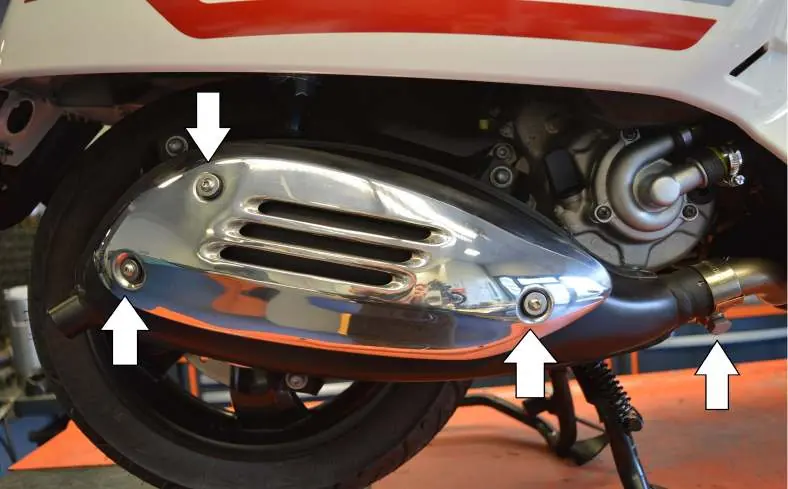

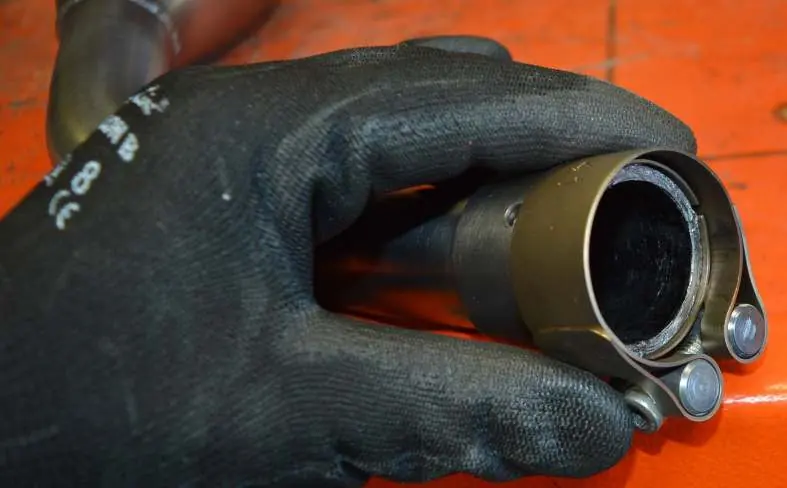

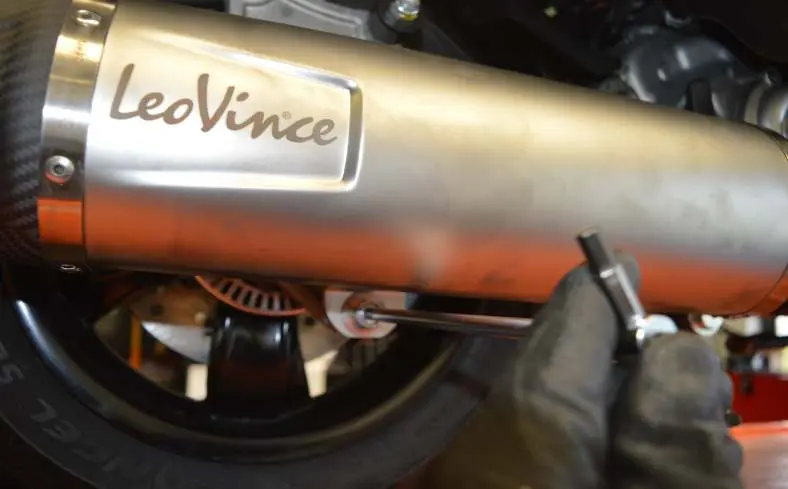

- Zdjęcia (Photo 1-6) ilustrują kluczowe punkty mocowania, w tym sposób podłączenia sondy Lambda oraz montażu tłumika.
Zgodność modelu
- Przeznaczony dla Vespa GTS 300 HPE / Racing Sixties / Super / Sei Giorni / Sport / Tech / Touring.
