Instrukcja obsługi czujnika ściennego z funkcją ściemniania Leviton ODDMT-MDx
Szybki przewodnik po czujniku ściennym Leviton ODDMT-MDx. Dowiedz się, jak skonfigurować czujnik ruchu i mikrofonowy, podłączyć przewody oraz dostosować ustawienia ściemniania 0-10V.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Czujnik Leviton ODDMT-MDx to zaawansowane urządzenie ścienne łączące technologię PIR (podczerwień) oraz mikrofonową do wykrywania obecności. Urządzenie obsługuje ściemnianie 0-10V i może pracować w trybie automatycznym (Auto-ON/Auto-OFF) lub ręcznym (Vacancy - manual-ON/auto-OFF). Jest przeznaczone do montażu w standardowej puszce ściennej.
Instalacja i podłączenie
Urządzenie wymaga podłączenia przewodu neutralnego. Schemat połączeń obejmuje podłączenie linii (Line), neutralnego (Neutral), uziemienia (Ground) oraz przewodów sterujących 0-10V (Violet + / Pink -). Przed przystąpieniem do prac upewnij się, że zasilanie jest wyłączone.
Konfiguracja
Urządzenie można skonfigurować na dwa sposoby:
- Aplikacja Leviton Smart Sensor: Pozwala na pełną kontrolę, w tym ustawienia czułości, timeoutów, trybów pracy, tworzenie szablonów oraz aktywację funkcji nocnych. Wymaga urządzenia z Bluetooth.
- Konfiguracja przyciskiem: Umożliwia szybkie ustawienie parametrów bez użycia smartfona. Wymaga zdjęcia przedniego panelu i użycia przycisku zgodnie z tabelą konfiguracji (wybór trybu pracy, czułości PIR/mikrofonu oraz czasu wyłączenia).
Dane techniczne
Urządzenie obsługuje napięcie 120-277VAC (50/60Hz). Maksymalne obciążenie dla LED/Electronic Ballast wynosi 8A przy 120V i 5A przy 277V. Urządzenie posiada stopień ochrony IP20 i pracuje w zakresie temperatur od 0 do 40 stopni Celsjusza.
Wykrywanie ruchu
Czujnik wykorzystuje technologię PIR do wykrywania ruchu w polu widzenia 180 stopni (do 1100 stóp kwadratowych) oraz technologię mikrofonową, która nie wymaga bezpośredniej widoczności, co pozwala na wykrywanie aktywności za przeszkodami.
Informacje o producencie
Leviton Manufacturing Co., Inc.
Praktyczna pomoc
Typowe problemy
Światło nie włącza się automatycznie
Sprawdź, czy urządzenie jest w trybie Vacancy (wymaga ręcznego włączenia). Sprawdź ustawienia czułości w aplikacji.
Światło nie wyłącza się po opuszczeniu pomieszczenia
Sprawdź ustawienia timeoutu (czasu wyłączenia) w aplikacji lub za pomocą konfiguracji przyciskiem. Upewnij się, że czujnik nie jest skierowany na źródła ciepła lub ruchu powietrza.
Brak możliwości konfiguracji przez aplikację
Upewnij się, że Bluetooth w telefonie jest włączony i urządzenie znajduje się w zasięgu.
Przed użyciem
- Upewnij się, że instalacja elektryczna posiada przewód neutralny.
- Sprawdź, czy obciążenie oświetlenia LED mieści się w zakresie 8A (dla 120V).
- Pobierz aplikację Leviton Smart Sensor na urządzenie mobilne.
- Wyłącz zasilanie przed rozpoczęciem montażu.
Parametry w praktyce
- 0-10V Dimming
- Standard sterowania jasnością oświetlenia LED.
- PIR + Microphonics
- Podwójna technologia wykrywania obecności: podczerwień (ruch) i dźwięk (aktywność).
Ilustracje i schematy
- Wiring Diagram: Pokazuje poprawne podłączenie przewodów zasilających (Line, Neutral, Ground) oraz sterujących (Violet/Pink) do modułu przekaźnika.

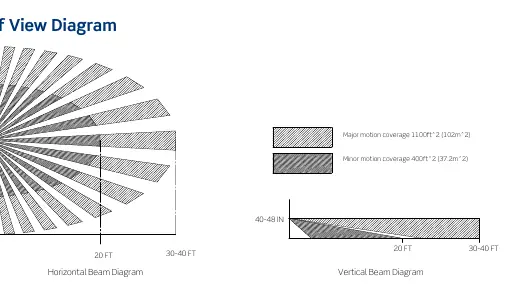

- Field of View: Ilustruje zasięg wykrywania ruchu (major motion do 1100 sq ft, minor motion do 400 sq ft).
Zgodność modelu
- Wymaga przewodu neutralnego.
- Kompatybilne z systemami 120-277VAC.
- Możliwość łączenia w systemy wielopunktowe (do 5 urządzeń) za pomocą technologii P2P.
