Instrukcja instalacji klimatyzatora LG Single Zone Mega i Standard Efficiency

Kompletny przewodnik instalacji dla klimatyzatorów LG Single Zone Mega, Standard Efficiency oraz Mega 115V. Zawiera wytyczne dotyczące montażu jednostek, instalacji elektrycznej, połączeń chłodniczych, testów szczelności oraz procedur...

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejsza instrukcja zawiera wytyczne dotyczące instalacji klimatyzatorów LG serii Single Zone Mega, Standard Efficiency oraz Mega 115V. Dokument obejmuje procedury montażu jednostek wewnętrznych i zewnętrznych, instalację układu chłodniczego, podłączenia elektryczne oraz procedury testowe (test szczelności, ewakuacja układu).

Bezpieczeństwo

  • Instalacja musi być przeprowadzona przez wykwalifikowany personel zgodnie z lokalnymi przepisami (NEC).
  • Wymagane jest uziemienie jednostek.
  • Nie wolno używać tlenu do testów szczelności; należy stosować azot.
  • Należy zachować ostrożność przy pracy z wysokim napięciem.

Wybór miejsca montażu

Jednostka zewnętrzna powinna być zainstalowana w miejscu o dobrej cyrkulacji powietrza, z dala od źródeł ciepła, oparów oleju lub gazów palnych. Jednostka wewnętrzna musi być zamontowana na solidnej ścianie, co najmniej 6-1/2 stopy nad podłogą, z zachowaniem odpowiednich odstępów od sufitu i ścian.

Dodatkowe zdjęcie montażowe ze strony 23
Dodatkowe zdjęcie montażowe ze strony 23

Instalacja jednostek

Montaż obejmuje zamocowanie płyty montażowej do ściany, wywiercenie otworu na przewody (z odpowiednim spadkiem) oraz zawieszenie jednostki wewnętrznej. Należy upewnić się, że jednostka jest stabilnie osadzona.

Uchwyt rur (L-bracket) w pozycji otwartej
Uchwyt rur (L-bracket) w pozycji otwartej

Połączenia chłodnicze

Systemy wymagają użycia rur miedzianych typu ACR. Należy unikać zagięć, stosować odpowiednie promienie gięcia i zapewnić pełną izolację rur (zarówno cieczowych, jak i gazowych). Połączenia kielichowe muszą być wykonane z użyciem oleju chłodniczego PVE i dokręcone kluczem dynamometrycznym zgodnie z tabelą momentów obrotowych.

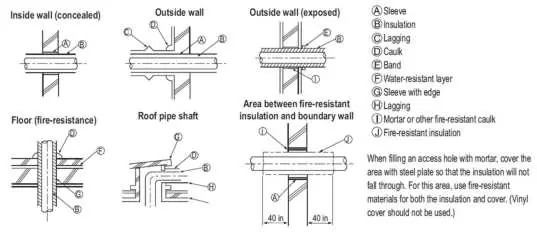

Opcje przepustów rurowych
Opcje przepustów rurowych
Podłączenie rur do jednostki zewnętrznej
Podłączenie rur do jednostki zewnętrznej

Instalacja elektryczna

Zasilanie musi być zgodne z wymaganiami modelu (208-230V dla HEV2/HFV3, 115V dla HXV2). Przewody komunikacyjne i zasilające muszą być podłączone zgodnie ze schematami. Należy używać końcówek oczkowych lub widełkowych.

Procedury końcowe

Po zakończeniu instalacji należy przeprowadzić potrójny test szczelności (ciśnienie do 550 psig), ewakuację układu (do 500 mikronów) oraz, jeśli to konieczne, uzupełnienie czynnika chłodniczego. Na koniec należy wykonać test działania w trybie chłodzenia.

Schemat testu szczelności
Schemat testu szczelności

Rozwiązywanie problemów

System posiada funkcję autodiagnostyki. Kody błędów są sygnalizowane przez miganie diod LED na jednostkach wewnętrznych i zewnętrznych. Szczegółowe opisy kodów błędów znajdują się w tabelach w sekcji Troubleshooting.

Informacje o producencie

LG Electronics

Profil marki

Praktyczna pomoc

Typowe problemy

Błąd komunikacji (kod 53)

Sprawdź poprawność podłączenia przewodów komunikacyjnych między jednostką wewnętrzną a zewnętrzną.

Wyciek kondensatu z jednostki wewnętrznej

Sprawdź, czy wąż odpływowy jest poprawnie zainstalowany, nie jest zagięty i posiada odpowiedni spadek.

Niska wydajność chłodzenia

Sprawdź, czy przewody chłodnicze są poprawnie zaizolowane i czy nie ma wycieków czynnika chłodniczego.

Przed użyciem

  • Sprawdź, czy zasilanie jest wyłączone przed rozpoczęciem prac.
  • Upewnij się, że masz odpowiednie narzędzia (klucze dynamometryczne, zestaw do kielichowania).
  • Sprawdź, czy miejsce montażu zapewnia odpowiedni przepływ powietrza.
  • Zweryfikuj, czy przewody elektryczne są zgodne z lokalnymi przepisami (NEC).
  • Upewnij się, że wszystkie połączenia kielichowe są dokręcone z odpowiednim momentem.

Parametry w praktyce

500 mikronów
Docelowy poziom próżni podczas ewakuacji układu.

Ilustracje i schematy

  • Rysunki montażowe pokazują poprawne prowadzenie przewodów i węży odpływowych.
  • Schematy elektryczne wskazują poprawne podłączenie zacisków 1(L1), 2(L2) i 3.

Zgodność modelu

  • Systemy HEV2/HFV3 wymagają zasilania 208-230V.
  • Systemy HXV2 wymagają zasilania 115V.
