Instrukcja obsługi monitora LED LG 20EN33SS
Szybki przewodnik po instrukcji obsługi monitora LG serii EN33. Dowiedz się, jak zmontować podstawę, zamontować monitor na ścianie, podłączyć kable oraz skonfigurować ustawienia obrazu i funkcje oszczędzania energii.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Monitor LG serii EN33 obsługuje połączenie analogowe D-SUB. Ustawienia obrazu, takie jak jasność, kontrast czy tryby oszczędzania energii, konfiguruje się za pomocą przycisków na dolnym panelu. str. 4, 11
Najważniejsze czynności
- Montaż podstawy: Wsuń korpus w podstawę i dokręć śrubę monetą. str. 5
- Montaż ścienny: Użyj uchwytu VESA (75x75 lub 100x100 w zależności od modelu). str. 8
- Automatyczna konfiguracja: Naciśnij przycisk AUTO w trybie analogowym, aby poprawić jakość obrazu. str. 10, 11
Pierwsze uruchomienie
- Po włączeniu monitora funkcja 'Self Image Setting' automatycznie dostosuje ustawienia wyświetlania. str. 10
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
OSD LOCKED
Przytrzymaj przycisk MENU przez kilka sekund, aż pojawi się komunikat OSD UNLOCKED.
str. 11, 22Konserwacja i reset
- Przywracanie ustawień fabrycznych: W menu OSD wybierz opcję Reset. str. 12
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | 19V | Wymagane napięcie zasilania. | str. 24, 25, 26, 27 |
| VESA | 75x75mm / 100x100mm | Standard montażu ściennego. | str. 8 |
Gdzie szukać w PDF
- Montaż podstawy str. 5
- Montaż ścienny str. 8
- Ustawienia OSD str. 11, 12
- Specyfikacje str. 24, 30
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy monitorów LG serii EN33 (19EN33S, 19EN33SW, 20EN33SS, 20EN33S, 22EN33S, 23EN33S, 24EN33S). Dokument zawiera wytyczne dotyczące bezpiecznego montażu, podłączenia do komputera oraz konfiguracji ustawień wyświetlania. Przed rozpoczęciem użytkowania upewnij się, że monitor jest prawidłowo podłączony do zasilania i źródła sygnału.
Montaż i przygotowanie
Przed użyciem sprawdź zawartość opakowania: monitor, podstawę, kabel D-SUB oraz zasilacz. Nie używaj niezatwierdzonych akcesoriów, ponieważ może to uszkodzić urządzenie.
Montaż podstawy

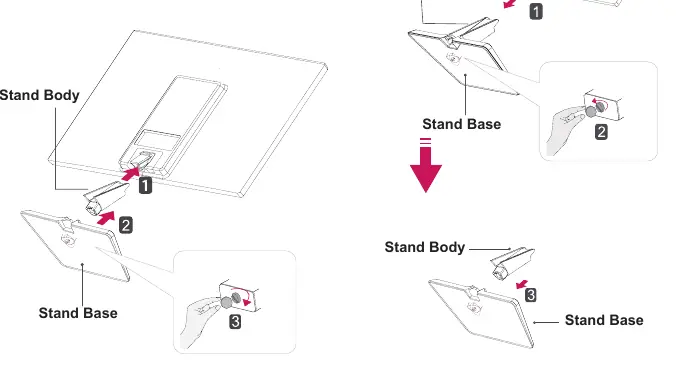

Połóż monitor ekranem do dołu na miękkiej powierzchni. Wsuń korpus podstawy w monitor, a następnie przymocuj podstawę, dokręcając śrubę monetą.
Montaż na ścianie
Monitor jest kompatybilny ze standardem VESA (75x75 mm dla modeli 19-23 cali, 100x100 mm dla modelu 24 cale). Użyj odpowiedniego uchwytu ściennego i śrub zgodnych ze specyfikacją VESA. Zapewnij co najmniej 10 cm odstępu od ściany dla prawidłowej wentylacji.
Podłączenie do komputera
Monitor obsługuje połączenie analogowe D-SUB. Podłącz kabel sygnałowy D-SUB do monitora i komputera. W przypadku komputerów Apple Macintosh może być wymagany osobny adapter.
Obsługa i ustawienia
Konfiguracja monitora odbywa się za pomocą przycisków na dolnym panelu obudowy:
- MENU: Dostęp do głównego menu ustawień.
- MY KEY: Szybki dostęp do ulubionych funkcji.
- FUNC.: Dostęp do funkcji specjalnych (Picture Mode, Super Energy Saving, Dual Display, Dual Web).
- AUTO: Automatyczna optymalizacja obrazu (tylko w trybie analogowym).
- INPUT/EXIT: Wyjście z menu lub zmiana źródła.
Funkcja Self Image Setting automatycznie dostosowuje ustawienia wyświetlania przy pierwszym podłączeniu monitora.
Rozwiązywanie problemów
W przypadku problemów z obrazem (np. brak sygnału, niewłaściwa pozycja, zakłócenia) w pierwszej kolejności użyj przycisku AUTO. Jeśli pojawi się komunikat OSD LOCKED, przytrzymaj przycisk MENU przez kilka sekund, aby odblokować ustawienia.
Dane techniczne
Monitor wymaga zasilania 19V. Szczegółowe parametry, takie jak rozdzielczość zalecana, częstotliwość odświeżania oraz wymiary, różnią się w zależności od konkretnego modelu (19-24 cale) i są wyszczególnione w sekcji specyfikacji technicznej.
Informacje o producencie
LG Electronics
Praktyczna pomoc
Typowe problemy
Brak obrazu
Sprawdź, czy kabel zasilający jest prawidłowo podłączony do gniazdka i czy monitor jest włączony przyciskiem zasilania.
Komunikat OUT OF RANGE
Sygnał z karty graficznej jest poza zakresem częstotliwości monitora. Skonfiguruj rozdzielczość i odświeżanie w ustawieniach systemu operacyjnego.
Komunikat NO SIGNAL
Monitor przejdzie w tryb oszczędzania energii (DPM) po 5 minutach braku sygnału.
Obraz jest niewyraźny lub przesunięty
Naciśnij przycisk AUTO na dolnym panelu, aby automatycznie dostosować ustawienia obrazu.
Komunikat OSD LOCKED
Przytrzymaj przycisk MENU przez kilka sekund, aby odblokować menu ekranowe.
Przed użyciem
- Sprawdź zawartość opakowania (kabel D-SUB, zasilacz, podstawa).
- Zapewnij 10 cm wolnej przestrzeni wokół monitora dla wentylacji.
- Upewnij się, że używasz zatwierdzonych akcesoriów.
- W przypadku montażu ściennego użyj uchwytu VESA zgodnego z modelem.
Pokaż więcej Pokaż mniej
