Instrukcja obsługi monitora LG 20MK4 Series
Pełny przewodnik użytkownika dla monitorów LG z serii 20MK4. Instrukcja zawiera szczegółowe informacje na temat montażu podstawy, instalacji ściennej, obsługi menu OSD za pomocą joysticka, podłączania urządzeń oraz rozwiązywania problemów...
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Monitor LG serii 20MK4 obsługuje sterowanie za pomocą joysticka umieszczonego na dolnej krawędzi obudowy. Służy on do włączania/wyłączania urządzenia, regulacji głośności oraz nawigacji po menu OSD. str. 6, 16
Najważniejsze czynności
- Włączanie monitora str. 6
- Wyłączanie monitora str. 6
- Regulacja głośności str. 6
Pierwsze uruchomienie
- Podłącz zasilacz i kabel sygnałowy, następnie naciśnij joystick, aby włączyć monitor. str. 11
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Brak obrazu
Sprawdź połączenie kabla zasilającego i sygnałowego.
str. 21
Migotanie obrazu
Zmień rozdzielczość na zalecaną (1080P).
str. 21Konserwacja i reset
- Resetowanie ustawień monitora str. 19, 20
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | 19V 0.8A / 1.3A | Wymagane zasilanie zależne od modelu. | str. 22, 23, 25, 26 |
| Montaż ścienny | VESA 75x75 / 100x100 | Standard uchwytu ściennego. | str. 13 |
Gdzie szukać w PDF
- Montaż podstawy str. 9
- Obsługa joysticka str. 6
- Dane techniczne str. 22, 23, 25, 26
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy monitorów LG z serii 20MK4, 22MK4, 24MK4 oraz 27MK4. Dokument zawiera wytyczne dotyczące bezpiecznego montażu, konfiguracji ustawień obrazu oraz rozwiązywania problemów. Przed rozpoczęciem użytkowania należy sprawdzić zawartość opakowania i upewnić się, że wszystkie elementy są kompletne.
Montaż i przygotowanie
Monitor można użytkować z dołączoną podstawą lub zamontować na ścianie przy użyciu uchwytu VESA.

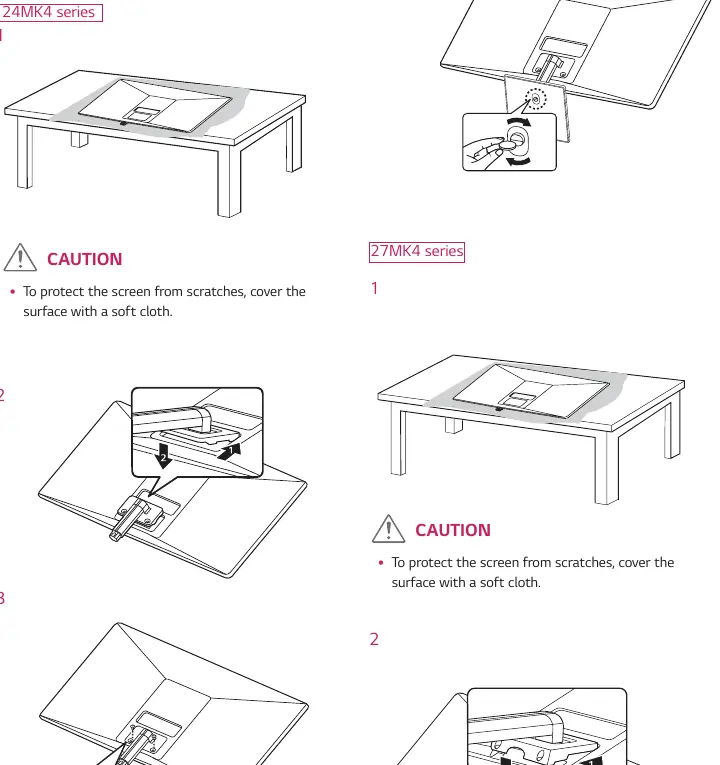

- Montaż podstawy: Połóż monitor ekranem do dołu na miękkiej powierzchni. Przymocuj podstawę do korpusu za pomocą śrub (moment dokręcania 10-12 kgf).
- Montaż ścienny: Użyj uchwytu zgodnego ze standardem VESA (75x75 mm dla modeli 20MK4/22MK4/24MK4, 100x100 mm dla 27MK4). Upewnij się, że śruby nie przekraczają 8 mm długości od powierzchni obudowy.
Obsługa monitora
Monitor jest sterowany za pomocą jednego joysticka umieszczonego na dolnej krawędzi obudowy:
- Włączanie: Naciśnij joystick raz.
- Wyłączanie: Naciśnij i przytrzymaj joystick.
- Regulacja głośności: Przesuń joystick w lewo lub w prawo (tylko dla połączeń HDMI).
- Menu OSD: Naciśnij joystick, aby otworzyć menu główne i nawigować po ustawieniach.
Podłączanie urządzeń
Monitor obsługuje połączenia przez złącza HDMI oraz D-SUB (VGA). W przypadku korzystania z komputerów Apple Macintosh z wyjściem D-SUB może być wymagany odpowiedni adapter. Używaj wyłącznie certyfikowanych kabli HDMI, aby uniknąć problemów z kompatybilnością.
Ustawienia i funkcje
Menu OSD pozwala na dostosowanie parametrów obrazu, takich jak jasność, kontrast, tryby obrazu (np. Czytnik, Kino, Gra) oraz funkcje specjalne, takie jak FreeSync (dla wybranych modeli) czy Black Stabilizer, który poprawia widoczność w ciemnych scenach.
Rozwiązywanie problemów
W przypadku braku obrazu sprawdź połączenie kabla zasilającego oraz sygnałowego. Jeśli na ekranie pojawia się komunikat "Out of Range", oznacza to, że rozdzielczość lub częstotliwość odświeżania ustawiona w komputerze jest nieobsługiwana przez monitor. W takim przypadku należy zmienić ustawienia w systemie operacyjnym komputera na zalecane (np. 1920x1080 przy 60Hz).
Informacje o producencie
LG Electronics
Praktyczna pomoc
Typowe problemy
Brak obrazu na ekranie
Sprawdź, czy kabel zasilający jest poprawnie podłączony do gniazdka oraz czy kabel sygnałowy (HDMI/D-SUB) jest dobrze wpięty w monitor i komputer.
Komunikat 'Out of Range'
Sygnał z komputera wykracza poza zakres obsługiwanych częstotliwości. Zmień rozdzielczość w ustawieniach ekranu systemu operacyjnego na zalecaną.
Migotanie ekranu
Upewnij się, że wybrana rozdzielczość jest zgodna z zaleceniami (np. 1080P). Unikaj trybów przeplotu (interlace).
Przed użyciem
- Sprawdź, czy w opakowaniu znajduje się monitor, podstawa, zasilacz oraz kable.
- Przygotuj miękką szmatkę lub podkładkę, aby chronić ekran podczas montażu podstawy.
- Upewnij się, że masz śrubokręt do przykręcenia podstawy.
- Sprawdź, czy karta graficzna komputera obsługuje rozdzielczość monitora.
Pokaż więcej Pokaż mniej
Ilustracje i schematy
- Joystick znajduje się na środku dolnej krawędzi monitora.
- Panel złączy (HDMI, D-SUB, zasilanie) znajduje się z tyłu obudowy.
Zgodność modelu
- Wymagany adapter dla komputerów Mac przy użyciu kabla D-SUB.
- Funkcja FreeSync działa tylko przez złącze HDMI.
