Instrukcja obsługi lampy ogrodowej Lightpro Alon 221P
Szybki przewodnik po instalacji i obsłudze lampy ogrodowej Lightpro Alon 221P. Dowiedz się, jak zamontować urządzenie, podłączyć je do systemu 12V oraz ustawić jasność wbudowanego ściemniacza.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Lightpro Alon 221P to lampa ogrodowa LED 12V. Montaż polega na przykręceniu szpikulca do podstawy i podłączeniu do systemu 12V. Jasność można regulować za pomocą wbudowanego ściemniacza po zdjęciu szklanej osłony. str. 6, 8
Najważniejsze czynności
- Montaż szpikulca str. 6, 8
- Regulacja ściemniacza str. 6, 8
Pierwsze uruchomienie
- Podłącz lampę do systemu 12V Lightpro za pomocą dołączonego złącza. str. 5, 6, 8
Pokaż 3 kolejne odpowiedzi Pokaż mniej
Konserwacja i reset
- Czyść regularnie miękką szmatką. Nie używaj myjek ciśnieniowych. str. 10, 11
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc | 3,3W | Maksymalny pobór mocy | str. 6, 8 |
| Strumień świetlny | 30 - 310 lm | str. 6, 8 | |
| Klasa szczelności | IP44 | Odporność na warunki zewnętrzne | str. 6, 8 |
Gdzie szukać w PDF
- Obsługa ściemniacza str. 4
- Specyfikacja str. 6, 8
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Lightpro Alon 221P to stojąca lampa LED przeznaczona do użytku zewnętrznego. Urządzenie jest częścią systemu oświetlenia 12V firmy Lightpro i wymaga podłączenia do kompatybilnego transformatora tego systemu. Lampa posiada wbudowany ściemniacz z funkcją pamięci.
Zawartość opakowania
- Lampa Alon
- Szpikulec do montażu w ziemi
- Zestaw śrub i kołków
- Klucz imbusowy
- Złącze Lightpro F
Montaż
Przed montażem zaplanuj rozmieszczenie kabli, aby zapewnić łatwe podłączenie do transformatora. Lampa powinna być montowana w sposób umożliwiający dostęp do celów serwisowych.
- Przymocuj szpikulec do podstawy lampy za pomocą dołączonych śrub i klucza imbusowego.
- Jeśli produkt posiada otwór odpływowy, upewnij się, że jest on skierowany w dół.
- Podłącz lampę do głównego kabla systemu 12V za pomocą dołączonego złącza.
Obsługa ściemniacza
Lampa Alon wyposażona jest w ściemniacz z 6 predefiniowanymi poziomami jasności. Dzięki funkcji pamięci, lampa zachowuje ustawiony poziom jasności po ponownym włączeniu.
- Zdejmij szklaną osłonę lampy, przesuwając ją w górę, a następnie w dół.
- Użyj przycisku znajdującego się pod źródłem światła, aby ustawić pożądaną jasność.
- Wsuń szklaną osłonę z powrotem na miejsce, zaczynając od górnej części.
Konserwacja i bezpieczeństwo
- Czyść lampę regularnie miękką, czystą szmatką. Unikaj środków ściernych.
- Produkty z elementami ze stali nierdzewnej należy czyścić środkiem do stali nierdzewnej raz na 6 miesięcy.
- Nie używaj myjek ciśnieniowych ani agresywnych środków chemicznych.
- System musi być wyłączony (odłączony od zasilania) przed przystąpieniem do prac konserwacyjnych.
- Urządzenie jest odporne na temperatury od -20°C do 50°C.
Informacje o producencie
Lightpro
Praktyczna pomoc
Typowe problemy
Lampa nie świeci
Sprawdź połączenie z transformatorem 12V i upewnij się, że system jest podłączony do zasilania.
Ściemniacz nie reaguje
Upewnij się, że szklana osłona została poprawnie zdjęta, aby uzyskać dostęp do przycisku sterującego.
Przed użyciem
- Sprawdź, czy wszystkie elementy zestawu są obecne w opakowaniu.
- Upewnij się, że posiadasz transformator systemu 12V Lightpro.
- Zaplanuj rozmieszczenie kabli przed wbiciem szpikulca w ziemię.
- Upewnij się, że miejsce montażu nie jest narażone na zaleganie wody (otwór odpływowy musi być skierowany w dół).
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Klasa szczelności IP44
- Ochrona przed bryzgami wody i ciałami obcymi, odpowiednia do użytku zewnętrznego.
- Temperatura pracy
- Zakres temperatur otoczenia, w którym lampa może bezpiecznie pracować (-20°C do 50°C).
Ilustracje i schematy
- Rysunek A: Wykaz części zestawu.
- Rysunek B: Instrukcja montażu szpikulca do podstawy lampy.

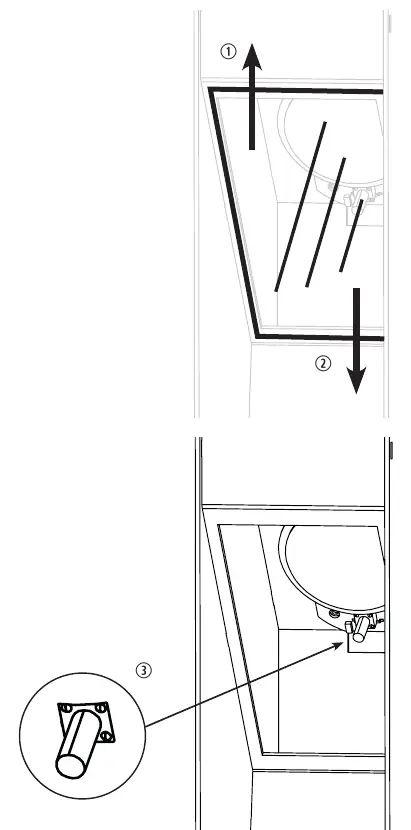

- Rysunek C: Procedura demontażu klosza i regulacji ściemniacza.

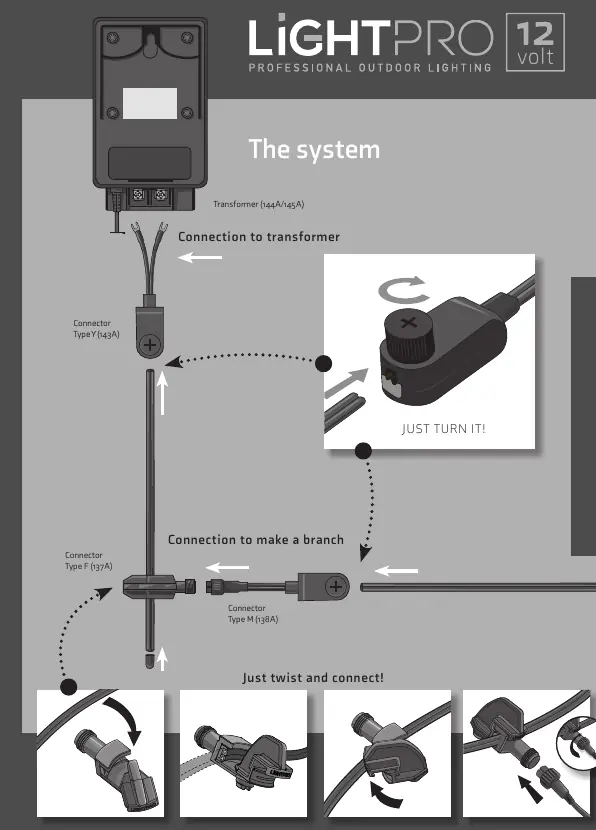

- Rysunek na stronie 5: Schemat podłączenia do systemu 12V.
Zgodność modelu
- Wymaga systemu 12V Lightpro.
- Źródło światła LED jest niewymienne.
