Instrukcja obsługi reflektora LED Lightpro Castor 9
Instrukcja obsługi reflektora LED Lightpro Castor 9. Dowiedz się, jak zamontować urządzenie na ścianie lub w gruncie, wymienić reflektor oraz korzystać z wbudowanego ściemniacza.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Lightpro Castor 9 to reflektor LED 12V do użytku zewnętrznego. Montaż odbywa się za pomocą śrub (ściana/podłoże) lub szpikulca (grunt). Urządzenie posiada wbudowany ściemniacz (6 poziomów) oraz wymienny reflektor (kąt 60° lub 30°). str. 6, 8
Najważniejsze czynności
- Montaż na ścianie str. 6, 8
- Montaż w gruncie str. 6, 8
- Wymiana reflektora str. 6, 8
- Ustawianie jasności str. 6, 8
Pierwsze uruchomienie

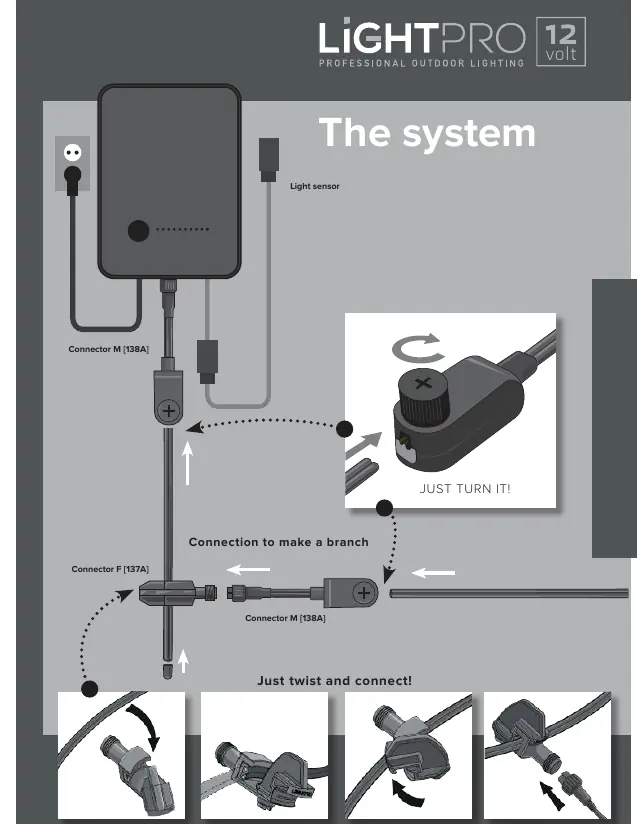

- Podłącz urządzenie do systemu 12V Lightpro zgodnie ze schematem połączeń. str. 5, 10
Pokaż 3 kolejne odpowiedzi Pokaż mniej
Konserwacja i reset
- Czyść regularnie miękką szmatką. Elementy ze stali nierdzewnej czyść co 6 miesięcy. str. 10, 11
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc | 9W | Pobór mocy | str. 6, 8 |
| Klasa ochrony | IP44 | Odporność na warunki atmosferyczne | str. 6, 8 |
Gdzie szukać w PDF
- Zawartość opakowania str. 2
- Wymiana reflektora i ściemniacz str. 4
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Lightpro Castor 9 to reflektor LED przeznaczony do użytku zewnętrznego, zasilany napięciem 12V. Urządzenie posiada wbudowany ściemniacz z 6 poziomami jasności oraz wymienny reflektor, który pozwala na zmianę kąta świecenia z 60° na 30°. Produkt jest przeznaczony wyłącznie do pracy w systemie 12V Lightpro.
Zawartość opakowania
- Reflektor Castor 9
- Szpikulec do montażu w gruncie
- Śruba i kołek montażowy
- Alternatywny reflektor (kąt 30°)
- Dwa klucze imbusowe (duży i mały)
- Złącze Lightpro
Montaż
Opcja 1: Montaż na twardym podłożu lub ścianie
- Użyj dużego klucza imbusowego, aby wykręcić śrubę z podstawy i oddzielić armaturę.
- Zamontuj podstawę na wybranej powierzchni za pomocą dołączonej śruby (w razie potrzeby wywierć otwór i użyj kołka).
- Umieść armaturę w podstawie, ustaw w pożądanej pozycji i dokręć śrubę dużym kluczem imbusowym.
Opcja 2: Montaż w gruncie
- Umieść szpikulec pod podstawą i mocno go dokręć.
- Ustaw armaturę w pożądanej pozycji.
- Dokręć śrubę podstawy dużym kluczem imbusowym.
- Wbij szpikulec w grunt.
Wymiana reflektora
Fabrycznie zamontowany reflektor ma kąt świecenia 60°. Można go wymienić na dołączony zamiennik o kącie 30°:
- Odkręć głowicę reflektora.
- Odkręć i wyjmij obecny reflektor.
- Włóż alternatywny reflektor i dokręć go.
- Umieść głowicę z powrotem w armaturze, zwracając uwagę na pozycję otworu na śrubę.
- Zabezpiecz głowicę śrubą, używając małego klucza imbusowego.
Funkcja ściemniania
Urządzenie posiada wbudowany ściemniacz. Aby dostosować jasność, naciśnij przycisk znajdujący się na obudowie. Dostępnych jest 6 poziomów jasności.
Bezpieczeństwo i konserwacja
- Produkt musi być dostępny dla celów serwisowych; nie należy go trwale zabudowywać ani zamurowywać.
- Przed konserwacją odłącz system od zasilania, wyciągając wtyczkę transformatora z gniazdka.
- Czyść urządzenie miękką, czystą szmatką. Unikaj środków ściernych i myjek wysokociśnieniowych.
- Elementy ze stali nierdzewnej czyść specjalnym preparatem raz na 6 miesięcy.
- Nie używaj produktu w miejscach, gdzie mogą występować łatwopalne gazy lub opary.
Dane techniczne
- Moc: 9W LED
- Zasilanie: 12V AC/DC
- Strumień świetlny: 65 - 750 lm
- Temperatura barwowa: 3000K
- Klasa ochrony: IP44
- Temperatura pracy: -20°C do 50°C
Informacje o producencie
Lightpro
Praktyczna pomoc
Typowe problemy
Światło nie działa
Sprawdź połączenie z transformatorem i upewnij się, że system 12V jest zasilany.
Potrzeba węższego kąta świecenia
Wymień fabryczny reflektor (60°) na dołączony zamiennik (30°).
Przed użyciem
- Sprawdź kompletność zestawu (armatura, szpikulec, śruby, klucze imbusowe).
- Upewnij się, że posiadasz system 12V Lightpro.
- Zaplanuj rozmieszczenie kabli przed montażem.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Klasa szczelności
- IP44 - odporność na warunki zewnętrzne.
Ilustracje i schematy

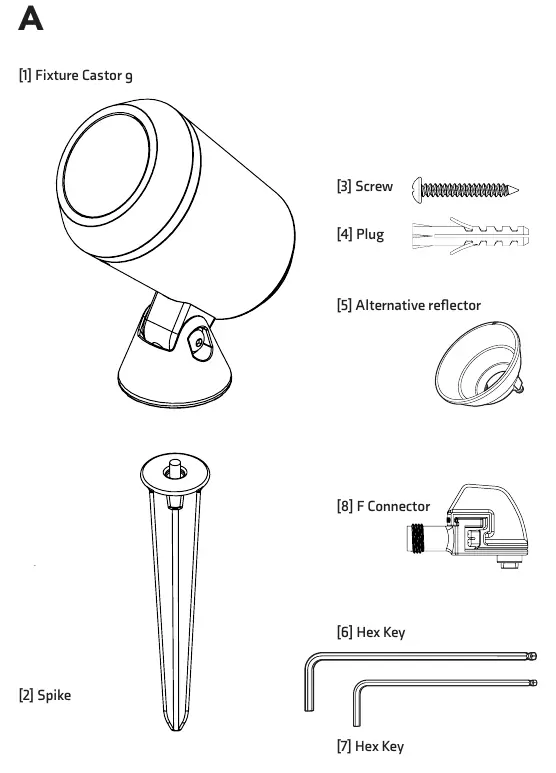

- Schemat A: Wykaz części.

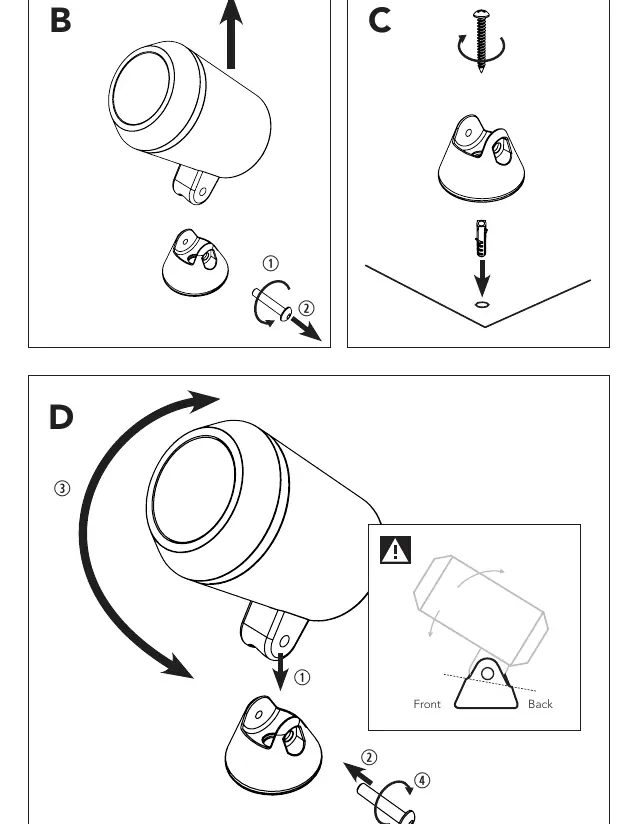

- Schemat B-D: Montaż na ścianie/podłożu.

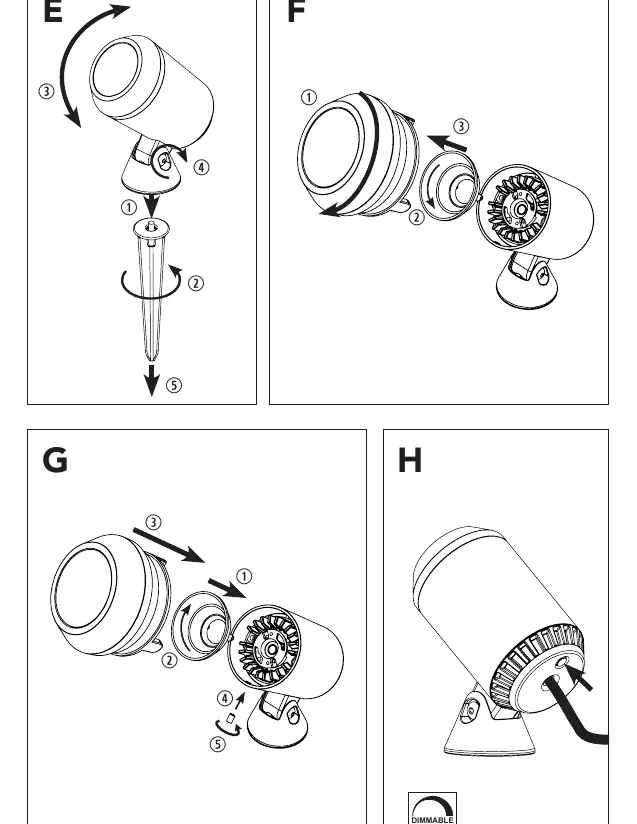

- Schemat E: Montaż w gruncie.
- Schemat F-G: Wymiana reflektora.
Zgodność modelu
- Produkt wyłącznie do użytku z systemem 12V Lightpro.
- Źródło światła jest niewymienne.
