Instrukcja obsługi lampy ogrodowej Lightpro Nomia 207U
Szybki przewodnik po instalacji i obsłudze lampy ogrodowej Lightpro Nomia 207U. Dowiedz się, jak zamontować oświetlenie w gruncie lub na twardej powierzchni, podłączyć system 12V oraz dbać o konserwację urządzenia.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Lightpro Nomia 207U to zewnętrzna lampa LED 12V. Montaż odbywa się w gruncie (z rurą i drenażem żwirowym) lub w twardym podłożu (otwór 70 mm). str. 4, 5, 6, 7
Najważniejsze czynności
- Przygotowanie drenażu żwirowego (45 cm) przy montażu w gruncie. str. 2
- Podłączenie do systemu 12V za pomocą złączy. str. 3
Problemy i rozwiązania
Woda w otworze montażowym
Zastosuj warstwę żwiru 45 cm dla drenażu.
str. 2Pokaż 3 kolejne odpowiedzi Pokaż mniej
Konserwacja i reset
- Czyść miękką szmatką, nie używaj myjek ciśnieniowych. str. 8, 9
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc | 3W | Pobór mocy | str. 4, 5, 6, 7 |
| Strumień świetlny | 313 lm | str. 4, 5, 6, 7 | |
| Klasa szczelności | IP67 | Odporność na warunki atmosferyczne | str. 4, 5, 6, 7 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Instrukcja montażu str. 2
- Schemat systemu str. 3
- Specyfikacje i montaż (NL) str. 4
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Lightpro Nomia 207U to punktowa lampa LED przeznaczona do oświetlenia zewnętrznego, działająca w systemie 12V. Instrukcja zawiera wytyczne dotyczące bezpiecznego montażu w gruncie lub na twardym podłożu oraz zasady konserwacji.
Montaż lampy
Przed montażem upewnij się, że posiadasz wszystkie elementy zestawu. Lampę można zainstalować na dwa sposoby:
- Instalacja w gruncie: Umieść rurę montażową w ziemi. Wcześniej przygotuj otwór o głębokości około 45 cm i wypełnij go żwirem, aby zapewnić drenaż wody i uniknąć ryzyka podchodzenia wód gruntowych. Następnie umieść oprawę w rurze.
- Instalacja w twardym podłożu: Wywierć otwór o średnicy 70 mm w wybranej powierzchni. Umieść oprawę bezpośrednio w otworze. W tym przypadku rura montażowa nie jest wymagana.
Podłączenie systemu
Produkt jest przeznaczony wyłącznie do użytku z systemem oświetlenia zewnętrznego Lightpro 12V. Podłącz wtyczki lampy do głównego kabla za pomocą dołączonego złącza, zgodnie ze schematem systemu.
Bezpieczeństwo i konserwacja
- Produkt musi być dostępny dla celów serwisowych; nie należy go trwale wmurowywać ani zalewać betonem.
- Przed przystąpieniem do prac konserwacyjnych należy odłączyć system od zasilania, wyjmując wtyczkę transformatora z gniazdka.
- Czyść lampę regularnie miękką, czystą szmatką. Nie używaj myjek ciśnieniowych ani agresywnych środków chemicznych, które mogą trwale uszkodzić powierzchnię.
- Elementy ze stali nierdzewnej należy czyścić specjalnym środkiem do stali nierdzewnej raz na 6 miesięcy.
- Lampa jest odporna na temperatury otoczenia od -20 °C do 50 °C.
Informacje o producencie
Lightpro
Praktyczna pomoc
Typowe problemy
Woda gromadzi się wokół lampy
Upewnij się, że otwór montażowy ma warstwę żwiru o głębokości 45 cm dla prawidłowego drenażu.
Uszkodzenie powierzchni lampy
Nie używaj myjek ciśnieniowych ani agresywnych środków chemicznych do czyszczenia.
Przed użyciem
- Sprawdź, czy wszystkie elementy są w opakowaniu.
- Upewnij się, że posiadasz transformator 12V kompatybilny z systemem Lightpro.
- Zaplanuj trasę kabli przed montażem.
Pokaż więcej Pokaż mniej
Ilustracje i schematy

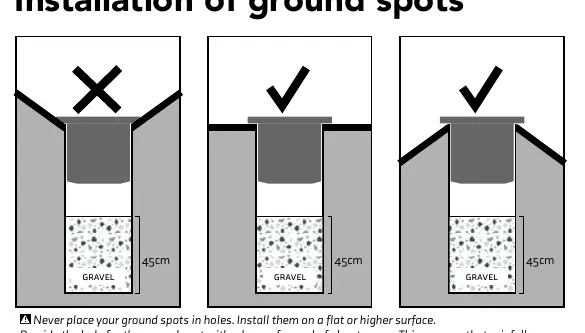

- Strona 2: Schemat drenażu żwirowego (45 cm) oraz dwa warianty montażu (w gruncie z rurą lub w twardym podłożu).

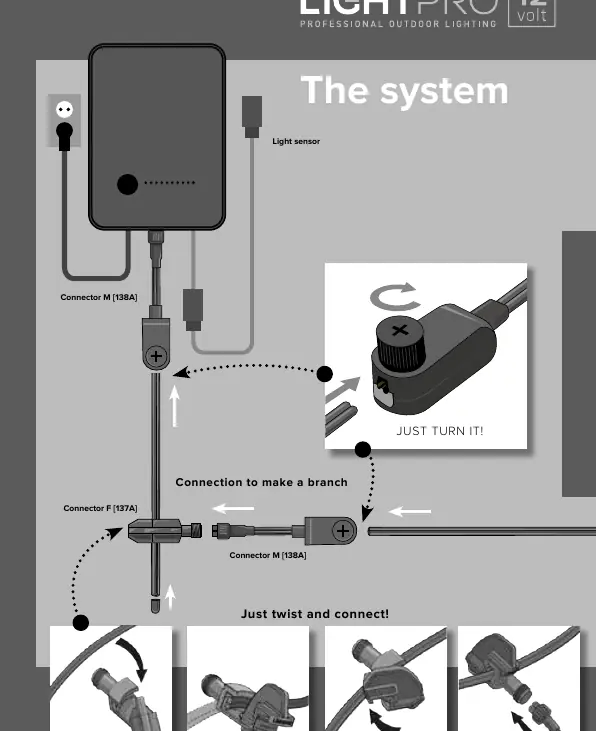

- Strona 3: Schemat podłączenia systemu 12V z wykorzystaniem złączy.
