Oświetlenie / Oświetlenie zewnętrzne
Instrukcja obsługi lampy zewnętrznej Lightpro Tiga Corner 208S
Szybki przewodnik po instalacji i obsłudze lampy zewnętrznej Lightpro Tiga Corner 208S. Dowiedz się, jak zamontować oprawę w narożniku, podłączyć ją do systemu 12V oraz jak korzystać z wbudowanego 6-stopniowego ściemniacza.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Lightpro Tiga Corner 208S to zewnętrzna lampa LED 12V montowana w narożnikach. Posiada wbudowany 6-stopniowy ściemniacz i stopień ochrony IP44. str. 4, 5, 6
Najważniejsze czynności
- Montaż wspornika w narożniku i wpięcie lampy str. 2, 4, 5
- Regulacja jasności przyciskiem str. 4, 5
Konserwacja i reset
- Regularne czyszczenie miękką szmatką i konserwacja stali nierdzewnej co 6 miesięcy. str. 6
Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc | 3,5W | Pobór mocy lampy | str. 4, 5 |
| Strumień świetlny | 10 - 100 lm | Jasność światła | str. 4, 5 |
| Temperatura barwowa | 2700K | Barwa światła | str. 4, 5 |
| Klasa ochrony | IP44 | Odporność na warunki atmosferyczne | str. 4, 5 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Schematy montażu str. 2
- Obsługa i system str. 3
- Specyfikacje i instrukcje (NL/DE) str. 4
- Specyfikacje i instrukcje (EN/FR) str. 5
- Instrukcje instalacji i bezpieczeństwo str. 6
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Lightpro Tiga Corner 208S to lampa LED przeznaczona do użytku zewnętrznego, zasilana napięciem 12V. Urządzenie posiada wbudowany ściemniacz z 6 poziomami jasności oraz stopień ochrony IP44. Lampa jest przeznaczona do montażu w narożnikach ścian, ogrodzeń lub wiat. Wymaga podłączenia do systemu oświetlenia 12V marki Lightpro.
Opis produktu
Lampa Tiga Corner 208S to punktowe oświetlenie LED o mocy 3,5W. Konstrukcja pozwala na montaż w narożnikach, co czyni ją idealną do oświetlenia zadaszeń, carportów czy ogrodzeń. Produkt jest w pełni kompatybilny z systemem wtykowym Lightpro 12V.
Montaż
- Wybierz miejsce montażu w narożniku.
- Zamontuj wspornik (uchwyt) za pomocą dołączonych śrub i kołków rozporowych.
- Wepnij oprawę lampy w zamontowany wspornik, aż usłyszysz kliknięcie.
- Podłącz lampę do głównego kabla zasilającego systemu 12V za pomocą dołączonego złącza typu F.
Obsługa ściemniacza
Lampa wyposażona jest w wbudowany ściemniacz. Aby dostosować jasność, naciśnij przycisk znajdujący się na obudowie lampy. Dostępnych jest 6 poziomów natężenia światła.
Bezpieczeństwo i konserwacja
- Bezpieczeństwo: Produkt musi być podłączony do systemu 12V. Nie należy go trwale zabudowywać ani wmurowywać. Upewnij się, że dostęp do lampy jest zachowany w celach serwisowych.
- Czyszczenie: Czyść lampę regularnie miękką, czystą szmatką. Unikaj myjek wysokociśnieniowych oraz agresywnych środków chemicznych, które mogą uszkodzić powierzchnię.
- Konserwacja stali nierdzewnej: Elementy ze stali nierdzewnej należy czyścić dedykowanym środkiem raz na 6 miesięcy.
- Warunki pracy: Lampa jest przystosowana do pracy w temperaturach od -20°C do 50°C.
Informacje o producencie
Lightpro
Praktyczna pomoc
Typowe problemy
Lampa nie świeci
Sprawdź połączenie z głównym kablem zasilającym oraz stan transformatora systemu 12V.
Trudności z montażem w narożniku
Upewnij się, że wspornik jest stabilnie przykręcony do obu płaszczyzn narożnika przed wpięciem lampy.
Zbyt jasne lub zbyt ciemne światło
Użyj przycisku na obudowie lampy, aby przełączyć się między 6 dostępnymi poziomami jasności.
Przed użyciem
- Sprawdź zawartość opakowania (oprawa, wspornik, śruby, kołki, złącze).
- Upewnij się, że posiadasz transformator systemu Lightpro 12V.
- Zaplanuj trasę kabli przed przystąpieniem do montażu.
- Upewnij się, że miejsce montażu pozwala na późniejszy dostęp serwisowy.
Pokaż więcej Pokaż mniej
Ilustracje i schematy
- Schemat A: Wykaz części zestawu (lampa, wspornik, elementy montażowe, złącze).

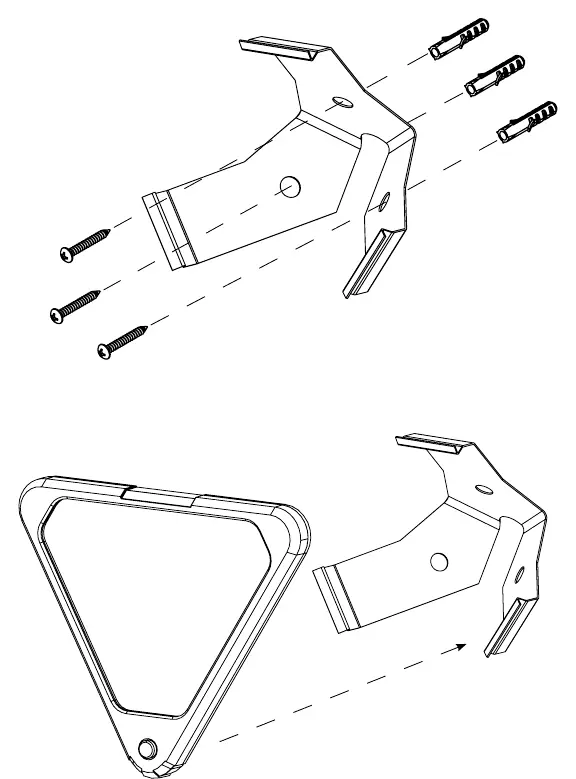

- Schemat B: Instrukcja montażu wspornika w narożniku i wpinania lampy.

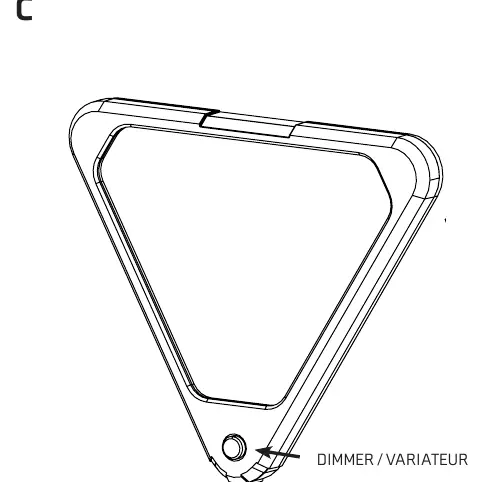

- Schemat C: Obsługa przycisku ściemniacza na obudowie.

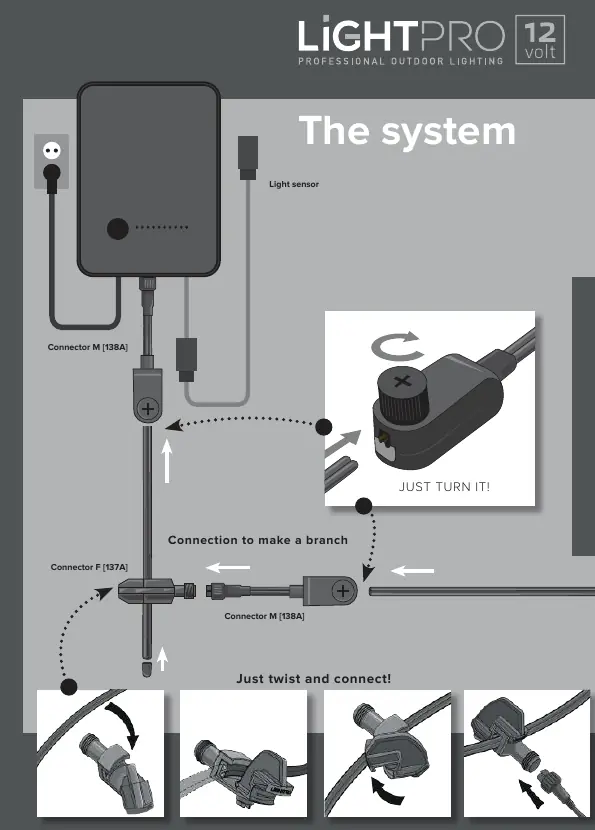

- Schemat systemu: Instrukcja łączenia złączy typu F i M w systemie 12V.
Zgodność modelu
- Produkt wyłącznie do użytku z systemem 12V marki Lightpro.
- Nie używać w miejscach, gdzie mogą być przechowywane łatwopalne gazy lub ciecze.
