Instrukcja obsługi naświetlacza solarnego SOLTECH Cosmo
Poznaj instrukcję obsługi naświetlaczy solarnych SOLTECH Cosmo 20W i 50W. Dowiedz się, jak zainstalować urządzenie, aktywować oświetlenie, korzystać z trybów pracy i dbać o baterię.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- SOLTECH Cosmo to naświetlacz solarny. Aby go uruchomić, podłącz panel słoneczny do lampy, ładuj przez 48 godzin w pełnym słońcu, a następnie naciśnij i przytrzymaj przycisk aktywacji na obudowie. str. 2, 3
Najważniejsze czynności
- Montaż naścienny str. 3
- Aktywacja urządzenia str. 2
Pierwsze uruchomienie
- Ładowanie przed pierwszym użyciem str. 2, 3
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Czerwona dioda miga
Urządzenie jest w trybie ochrony przed niskim napięciem.
str. 3Konserwacja i reset
- Czyszczenie i konserwacja str. 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Czas ładowania | 7.5 h | Przy nasłonecznieniu 1000W/m2 | str. 2 |
| Temperatura pracy | -4°F do 140°F | Zakres temperatur pracy | str. 2 |
| Temperatura ładowania | 32°F do 113°F | Zakres temperatur ładowania | str. 2 |
Gdzie szukać w PDF
- Wstęp i aktywacja str. 2
- Specyfikacja techniczna str. 2
- Instrukcja montażu str. 3
- Tryby pracy str. 3
Spis treści
Najważniejsze informacje
Naświetlacze solarne SOLTECH Cosmo wymagają odpowiedniego przygotowania przed pierwszym użyciem. Panel słoneczny powinien być ładowany w pełnym słońcu przez 8 do 9 godzin, aby zapewnić optymalne wyniki. Przed pierwszym uruchomieniem urządzenie musi być ładowane w pełnym słońcu przez co najmniej 48 godzin.
Ważne: Przed użyciem należy podłączyć kabel lampy do panelu słonecznego, w przeciwnym razie światło się nie włączy. Aktywacja następuje poprzez naciśnięcie i przytrzymanie przycisku na obudowie.
Montaż
Instalacja naścienna przebiega w następujących krokach:
- Przymocuj wspornik do ściany, a następnie przykręć panel słoneczny do wspornika.
- Przykręć wspornik do obudowy lampy i zamontuj całość na ścianie.
- Podłącz kable łączące lampę z panelem słonecznym.
Upewnij się, że panel słoneczny jest zainstalowany w miejscu o optymalnym nasłonecznieniu, bez przeszkód.
Obsługa i tryby pracy
Urządzenie posiada 6 trybów pracy sterowanych za pomocą pilota. Tryby dzielą się na podstawowe (M1, M2, M3) oraz rozszerzone o timer (M1+T, M2+T, M3+T). Pilot pozwala na regulację jasności i ustawienie timera.
Wskaźniki i konserwacja
Wskaźnik baterii informuje o poziomie naładowania:
- Zielony: >70% pojemności baterii.
- Pomarańczowy: 30%–70% pojemności baterii.
- Czerwony: 10%–30% pojemności baterii.
Jeśli czerwona dioda miga, urządzenie znajduje się w trybie ochrony przed niskim napięciem. Należy unikać wstrząsów, ognia i oleju. Nie należy demontować lampy bez pomocy eksperta.
Dane techniczne
Urządzenie pracuje w temperaturze od -4°F do 140°F (-20°C do 60°C). Ładowanie powinno odbywać się w temperaturze od 32°F do 113°F (0°C do 45°C). Czas ładowania wynosi 7.5 godziny przy nasłonecznieniu 1000W/m2.
Praktyczna pomoc
Typowe problemy
Światło nie włącza się
Upewnij się, że kabel między lampą a panelem jest podłączony. Naładuj urządzenie w pełnym słońcu przez co najmniej 48 godzin przed pierwszym użyciem.
Czerwona dioda miga
Urządzenie jest w trybie ochrony przed niskim napięciem. Wymaga naładowania.
Słaba wydajność w pochmurne dni
W warunkach słabego nasłonecznienia czas ładowania baterii może się wydłużyć.
Przed użyciem
- Podłącz kabel lampy do panelu słonecznego.
- Naładuj panel w pełnym słońcu przez 48 godzin przed pierwszym uruchomieniem.
- Naciśnij i przytrzymaj przycisk aktywacji na obudowie.
- Zamontuj panel w miejscu o optymalnym nasłonecznieniu.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Czas ładowania
- 7.5 godziny przy standardowym nasłonecznieniu 1000W/m2.
- Temperatura pracy
- Od -4°F do 140°F (-20°C do 60°C).
- Temperatura ładowania
- Od 32°F do 113°F (0°C do 45°C).
Ilustracje i schematy

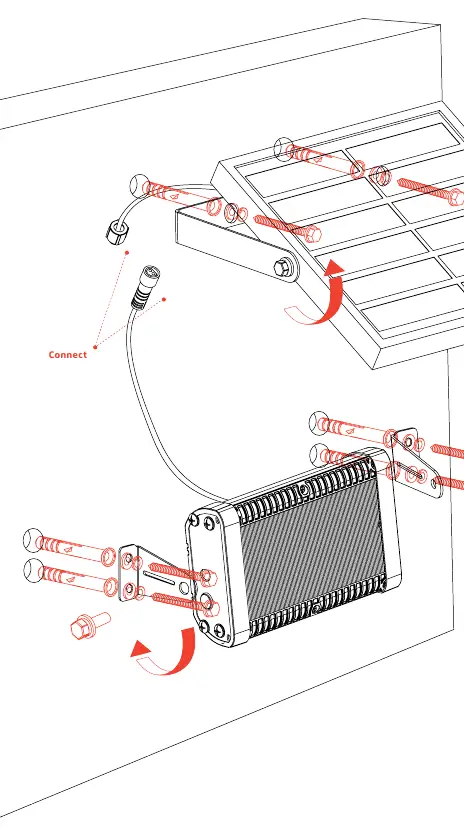

- Schemat montażu ściennego pokazuje sposób przykręcenia wspornika do ściany i połączenia kabli.
- Pilot zdalnego sterowania posiada przyciski ON/OFF oraz tryby M1, M2, M3 i T.
Zgodność modelu
- Wydajność baterii i panelu spada w temperaturach poniżej 32°F (0°C).
- Wymaga bezpośredniego nasłonecznienia; przeszkody mogą ograniczać ładowanie.
