Instrukcja montażu i obsługi lampy solarnej Soltech CEGONIA 8W/20W/30W
Kompletny przewodnik instalacji i obsługi lampy solarnej Soltech CEGONIA. Dowiedz się, jak zamontować urządzenie, ustawić kąt panelu, korzystać z pilota i trybów oświetlenia.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Soltech CEGONIA to seria lamp solarnych (8W, 20W, 30W). Instrukcja obejmuje montaż, konfigurację kąta panelu, obsługę pilota oraz konserwację baterii. str. 1, 3
Najważniejsze czynności
- Wymiana baterii str. 4
- Ustawienie kąta panelu str. 7
Pierwsze uruchomienie
- Naładuj baterię przed instalacją i ustaw tryb pracy pilotem. str. 5, 8
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Szybkie miganie czerwonej diody
Błąd ładowania (charge fault).
str. 4Konserwacja i reset
- Recharge battery every 4 months during storage. str. 4
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Wodoodporność | IP65 | Odporność na warunki atmosferyczne | str. 3 |
| Czas ładowania | 6 godzin | Czas pełnego naładowania baterii | str. 3 |
Gdzie szukać w PDF
- Specyfikacja str. 3
- Instalacja str. 6
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Seria lamp solarnych Soltech CEGONIA (8W, 20W, 30W) to zaawansowane oświetlenie LED zasilane energią słoneczną. Aby zapewnić długą żywotność urządzenia, należy pamiętać o pełnym ładowaniu baterii co 4 miesiące podczas przechowywania. Lampa wymaga minimum 3,5 godziny nasłonecznienia dziennie dla optymalnego działania. Unikaj instalacji w miejscach zacienionych.
Specyfikacja techniczna
- Wodoodporność: IP65
- Czas ładowania: 6 godzin
- Temperatura pracy: -4°F do 122°F (-20°C do 50°C)
- Temperatura ładowania: 32°F do 149°F (0°C do 65°C)
- Technologia baterii: LiFePO4
Montaż i instalacja
Przed instalacją upewnij się, że słup lub fundament jest wystarczająco solidny. Zaleca się ustawienie trybu pracy za pomocą pilota przed montażem lampy na wysokości, aby uniknąć problemów z zasięgiem sygnału. Panel słoneczny powinien być skierowany w stronę równika (np. na południe na półkuli północnej) z kątem nachylenia co najmniej 15°.

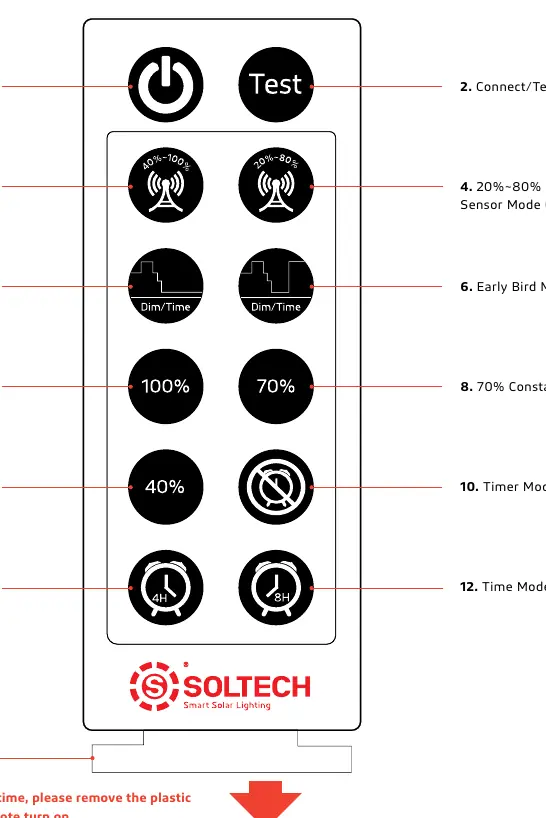

Obsługa pilota
Pilot służy do włączania/wyłączania lampy, testowania działania oraz wyboru trybów pracy:
- Tryby czujnika ruchu: 40%–100% lub 20%–80% jasności.
- Tryby stałe: 100%, 70% lub 40% jasności.
- Tryby czasowe: Night Owl, Early Bird oraz timery 4h/8h.
Aby użyć pilota po raz pierwszy, usuń plastikową zawleczkę. Zasięg pilota wynosi od 16 stóp (dzień) do 33 stóp (noc).

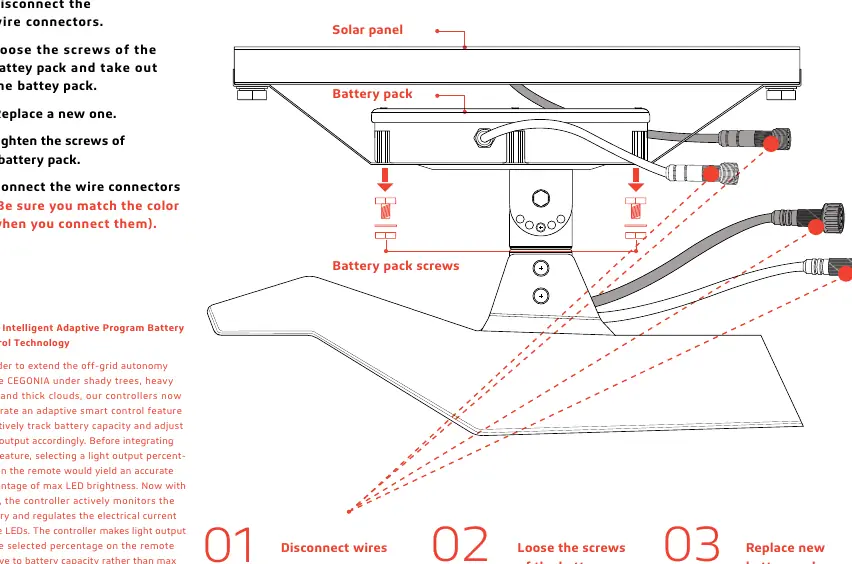

Wymiana baterii
- Odłącz złącza przewodów.
- Poluzuj śruby akumulatora i wyjmij go.
- Włóż nowy akumulator i dokręć śruby.
- Podłącz złącza przewodów, upewniając się, że kolory pasują.
Konserwacja i diagnostyka
Stan baterii jest sygnalizowany diodą na lampie:
- Czerwona dioda: Ładowanie (wolne miganie), pełne naładowanie (ciągłe), błąd ładowania (szybkie miganie).
- Zielona dioda: Nie ładuje (ciągłe - powyżej 40% baterii, wolne miganie - poniżej 10%, szybkie miganie - poniżej 0%).
Praktyczna pomoc
Typowe problemy
Lampa nie świeci lub działa nieprawidłowo
Sprawdź, czy bateria jest naładowana. Upewnij się, że panel słoneczny nie jest zasłonięty i jest skierowany w stronę równika.
Pilot nie zmienia trybów po instalacji
Zaleca się ustawienie trybu pracy przed montażem lampy, aby uniknąć zakłóceń sygnału.
Szybkie miganie czerwonej diody
Wskazuje błąd ładowania (charge fault).
Przed użyciem
- Naładuj baterię przed instalacją.
- Sprawdź, czy słup lub fundament jest stabilny.
- Ustaw tryb pracy za pomocą pilota przed montażem.
- Usuń plastikową zawleczkę z pilota.
- Upewnij się, że panel słoneczny jest skierowany w stronę równika.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- IAP (Intelligent Adaptive Program)
- Technologia dostosowująca jasność do stanu naładowania baterii w trudnych warunkach pogodowych.
Ilustracje i schematy

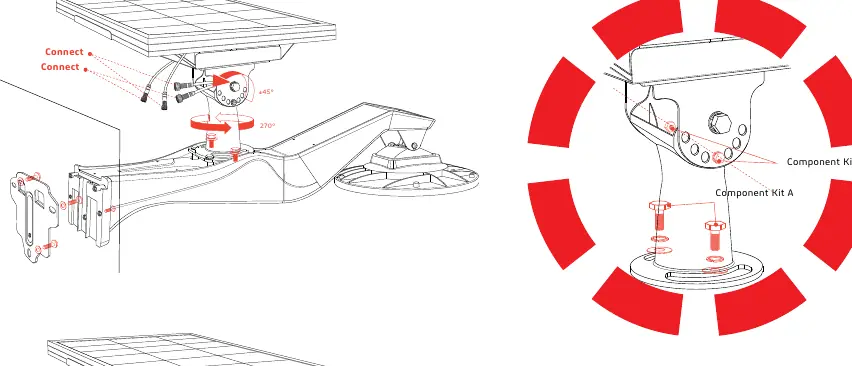

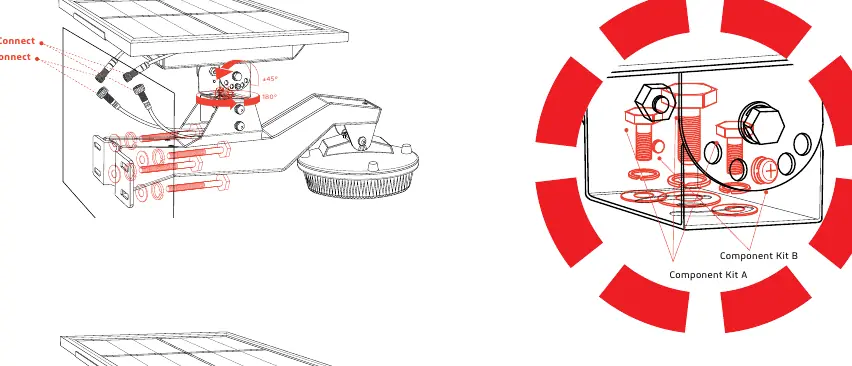

- Schematy instalacji pokazują sposób montażu dla modelu 8W oraz modeli 20W/30W.
- Wykresy rozsyłu światłości (Luminous Distribution) przedstawiają charakterystykę świecenia dla poszczególnych modeli.
Zgodność modelu
- Lampa przeznaczona wyłącznie do użytku zewnętrznego.
- Wymaga minimum 3,5 godziny nasłonecznienia dziennie.
