Instrukcja obsługi oświetlenia solarnego Soltech SunLike 8W/20W/30W

Kompletny przewodnik po instalacji, konfiguracji i obsłudze oświetlenia solarnego Soltech SunLike. Dowiedz się, jak zamontować lampę, ustawić kąt panelu, korzystać z pilota i zrozumieć tryby pracy.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Soltech SunLike to seria zewnętrznych lamp solarnych. Instrukcja obejmuje montaż, konfigurację trybów pracy za pomocą pilota oraz konserwację baterii. Wymagane jest min. 3.5h nasłonecznienia dziennie. str. 3, 8

Najważniejsze czynności

  • Montaż lampy str. 10, 11

Pierwsze uruchomienie

  • Naładuj baterię i usuń zawleczkę z pilota str. 8
Pokaż 4 kolejne odpowiedzi Pokaż mniej

Problemy i rozwiązania

Szybkie miganie czerwonej diody

Wystąpił błąd ładowania (charge fault).

str. 7

Konserwacja i reset

  • Ładowanie baterii podczas przechowywania str. 3, 7

Dane techniczne

Parametr Wartość Znaczenie Strony
Wodoodporność IP65 Stopień ochrony obudowy str. 5
Czas ładowania 7-10 godzin Czas potrzebny do pełnego naładowania baterii str. 5

Gdzie szukać w PDF

  • Specyfikacja str. 5
  • Instalacja str. 10, 11
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Dodatkowe zdjęcie montażowe ze strony 4 Strona 4 Schematy montażu lampy (Trunnion Mount oraz Slip Fitter) Strona 6 Schemat pilota zdalnego sterowania Strona 8

Najważniejsze informacje

Soltech SunLike to seria zewnętrznych lamp solarnych. Aby zapewnić prawidłowe działanie, upewnij się, że lampa jest zainstalowana w miejscu o wystarczającym nasłonecznieniu (minimum 3,5 godziny dziennie). Baterię należy w pełni naładować przed instalacją. W przypadku przechowywania, ładuj baterię co 4 miesiące, aby uniknąć głębokiego rozładowania.

Dane techniczne

Seria SunLike obejmuje trzy modele o różnej mocy:

  • SunLike 8W: Panel 18V 17W, bateria 12.8V 9AH, waga 11.7 lbs.
  • SunLike 20W: Panel 18V 36W, bateria 12.8V 20AH, waga 21.4 lbs.
  • SunLike 30W: Panel 18V 52W, bateria 12.8V 30AH, waga 29.8 lbs.

Wszystkie modele posiadają stopień ochrony IP65, wskaźnik oddawania barw CRI > 70 oraz obudowę aluminiową.

Montaż i instalacja

Instalacja musi być zgodna z lokalnymi przepisami elektrycznymi. Przed montażem upewnij się, że słup lub ściana są wystarczająco wytrzymałe. Panel słoneczny powinien być skierowany w stronę równika (np. na południe na półkuli północnej) z kątem nachylenia co najmniej 15 stopni, aby zapobiec gromadzeniu się kurzu.

Dodatkowe zdjęcie montażowe ze strony 4
Dodatkowe zdjęcie montażowe ze strony 4

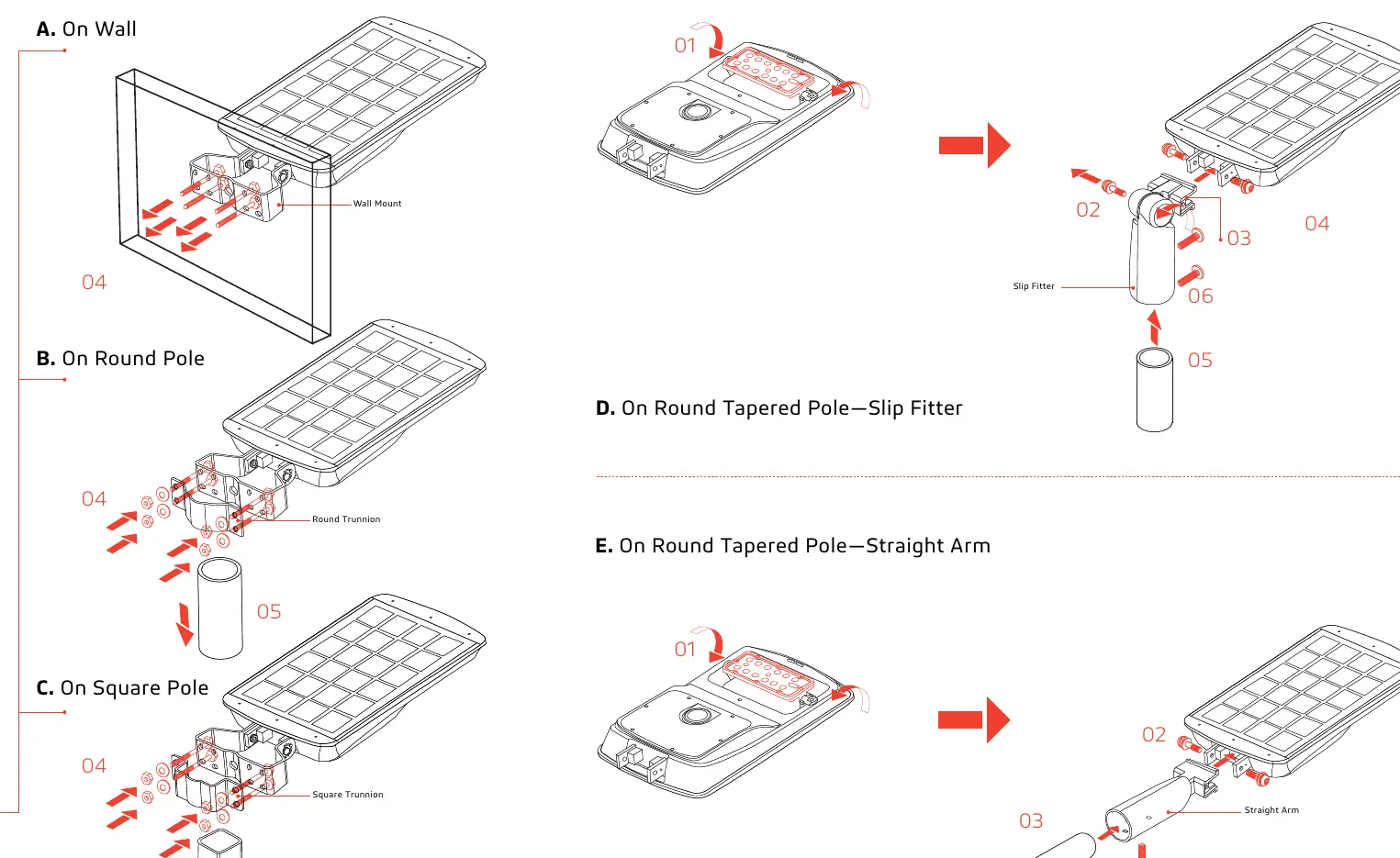

Schematy montażu lampy (Trunnion Mount oraz Slip Fitter)
Schematy montażu lampy (Trunnion Mount oraz Slip Fitter)

Akcesoria montażowe

Dostępne są różne opcje montażu:

  • Trunnion (ścienny, okrągły, kwadratowy)
  • Slip Fitter
  • Straight Arm

Obsługa pilota i tryby pracy

Pilot służy do włączania/wyłączania lampy, testowania oraz zmiany trybów pracy. Przed pierwszym użyciem usuń plastikową zawleczkę z pilota. Zasięg pilota wynosi od 16 stóp (w dzień) do 33 stóp (w nocy).

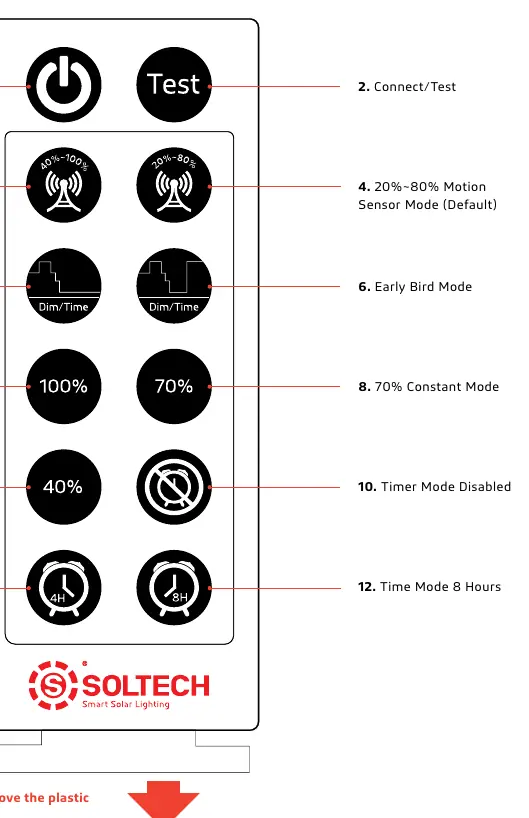

Schemat pilota zdalnego sterowania
Schemat pilota zdalnego sterowania

Dostępne tryby pracy:

  • Motion Sensor Mode: Stała jasność (20% lub 40%) z rozjaśnieniem do 80% lub 100% po wykryciu ruchu.
  • Night Owl Mode: Automatyczne dostosowanie jasności w zależności od pory nocy.
  • Early Bird Mode: Zwiększona jasność przed świtem.
  • Constant Mode: Stała jasność (40%, 70% lub 100%) od zmierzchu do świtu.

Technologia IAP (Intelligent Adaptive Program) automatycznie monitoruje stan baterii i dostosowuje jasność, aby wydłużyć czas pracy w trudnych warunkach pogodowych.

Konserwacja i wymiana baterii

Wskaźnik LED na lampie informuje o stanie ładowania:

  • Czerwony (ładowanie): Wolne miganie (ładowanie), ciągły (naładowany), szybkie miganie (błąd).
  • Zielony (nie ładuje): Ciągły (powyżej 40% baterii), wolne miganie (poniżej 10%), szybkie miganie (poniżej 0% - tryb ochrony).

Wymiana baterii wymaga odkręcenia śrub obudowy, odłączenia złączy przewodów i wymiany pakietu baterii na nowy.

Praktyczna pomoc

Typowe problemy

Lampa nie świeci po instalacji

Sprawdź, czy bateria jest naładowana, czy panel nie jest w cieniu oraz czy usunięto plastikową zawleczkę z pilota.

Pilot nie reaguje

Upewnij się, że jesteś w zasięgu (16-33 stopy) i że bateria w pilocie jest sprawna.

Szybkie miganie zielonej diody

Bateria jest rozładowana poniżej 0%. Lampa weszła w tryb ochrony. Pozostaw do naładowania.

Przed użyciem

  • Naładuj baterię przed instalacją.
  • Usuń plastikową zawleczkę z pilota.
  • Sprawdź, czy słup/ściana wytrzyma ciężar lampy.
  • Ustaw tryb pracy przed montażem.
  • Upewnij się, że panel słoneczny nie jest zasłonięty przez cienie.
Pokaż więcej Pokaż mniej

Ilustracje i schematy

  • Strona 6: Schematy montażu na ścianie, słupie okrągłym i kwadratowym.
  • Strona 8: Rozkład przycisków na pilocie zdalnego sterowania.

Zgodność modelu

  • Wymagane min. 3.5h nasłonecznienia dziennie.
  • Zalecany kąt nachylenia panelu min. 15 stopni.
