Instrukcja montażu oświetlenia solarnego SOLTECH FOCUS 10W/20W
Kompletny przewodnik instalacji i obsługi lamp solarnych SOLTECH FOCUS 10W/20W. Dowiedz się, jak poprawnie zamontować oświetlenie, skonfigurować kąt nachylenia oraz dbać o baterię, aby zapewnić optymalne działanie.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- SOLTECH FOCUS to solarne oświetlenie typu 'wszystko w jednym', które nie wymaga okablowania. Przed pierwszym użyciem wymaga 8-9 godzin ładowania w pełnym słońcu. Działa automatycznie, włączając się po zmroku. str. 2
Najważniejsze czynności
- Ładowanie przed użyciem str. 2, 5
- Montaż w gruncie str. 4
- Regulacja kąta i wysokości str. 5
Pierwsze uruchomienie
- Naładuj urządzenie przez 8-9 godzin w pełnym słońcu przed pierwszym uruchomieniem. str. 2
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Lampa nie działa po okresie złej pogody
Akumulator nie jest w pełni naładowany. Wyłącz urządzenie i naładuj je przez 8 godzin w pełnym słońcu.
str. 2Konserwacja i reset
- W przypadku problemów z zasilaniem po długim okresie braku słońca, wyłącz urządzenie i naładuj je przez 8 godzin w pełnym słońcu. str. 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Nominalna moc LED | 10W / 20W | Moc wyjściowa oświetlenia w zależności od modelu. | str. 3 |
| Temperatura pracy | -4°F do 149°F | Zakres temperatur otoczenia, w którym lampa może pracować. | str. 3 |
| Temperatura ładowania | 32°F do 113°F | Zakres temperatur, w którym akumulator może być bezpiecznie ładowany. | str. 3 |
| Czas pracy | 5-6 nocy (z zachmurzeniem) | Wydajność akumulatora przy braku pełnego nasłonecznienia. | str. 2 |
Gdzie szukać w PDF
- Wstęp i funkcje str. 2
- Specyfikacja techniczna str. 3
- Instrukcja montażu str. 4, 5
- Gwarancja str. 7
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Przed pierwszym użyciem lampy solarnej SOLTECH FOCUS należy naładować panel w pełnym słońcu przez 8 do 9 godzin. Urządzenie posiada wbudowany akumulator i włącza się automatycznie po zmroku, wyłączając się w ciągu dnia. Wydajność oświetlenia zależy od nasłonecznienia; w przypadku długotrwałych opadów lub zachmurzenia czas pracy może ulec skróceniu.
Opis urządzenia i funkcje
- Automatyzacja: Lampa włącza się automatycznie w nocy i wyłącza w dzień.
- Tryb oszczędzania energii: Inteligentny system zwiększa czas świecenia 1,5-krotnie.
- Odporność: Klasa szczelności IP65 (odporność na wodę i pył).
- Obsługa: Urządzenie wyposażone jest w główny przycisk zasilania.
Instalacja
Lampę można zamontować na dwa sposoby:
- Montaż w betonie: Użyj śrub do trwałego przytwierdzenia podstawy montażowej do podłoża.
- Montaż w gruncie (trawnik/ziemia): Wymaga użycia akcesorium SPIKE (sprzedawane oddzielnie). Należy przymocować kolec do podstawy montażowej za pomocą czterech śrub, a następnie wbić całość w podłoże.

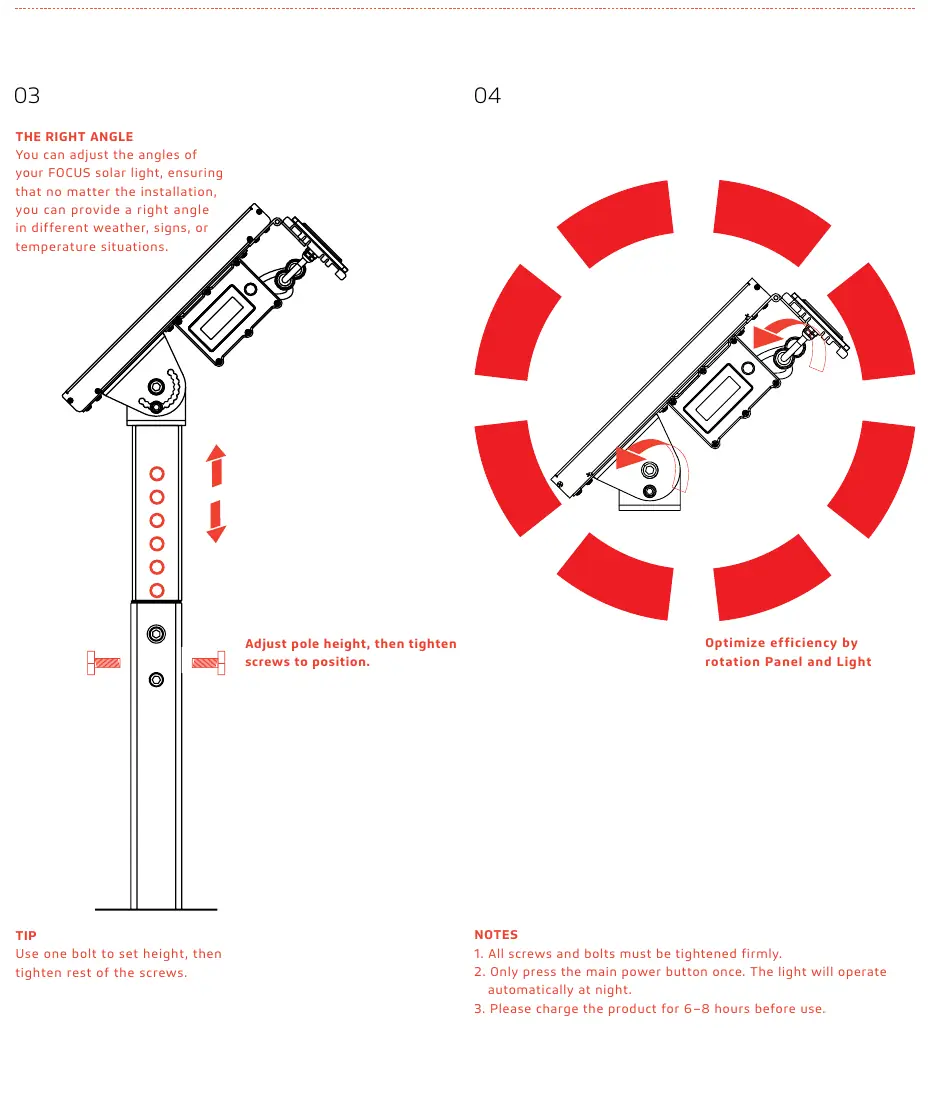

Regulacja i ustawienia
Konstrukcja pozwala na dostosowanie parametrów oświetlenia:
- Wysokość: Użyj śrub na słupie, aby ustawić pożądaną wysokość. Zaleca się dokręcenie jednej śruby w celu ustalenia pozycji, a następnie dokręcenie pozostałych.
- Kąt nachylenia: Panel i lampę można obracać, aby zoptymalizować ekspozycję na słońce i kierunek padania światła.
Konserwacja i rozwiązywanie problemów
W przypadku długotrwałej złej pogody (powyżej 5 dni), lampa może przestać działać. Po ustąpieniu niepogody urządzenie wróci do normalnego trybu pracy. Aby przywrócić pełną sprawność baterii po okresie braku słońca, należy wyłączyć urządzenie i naładować je przez 8 godzin w pełnym słońcu. Aby przetestować lampę w dzień, należy całkowicie zakryć panel słoneczny i nacisnąć przycisk zasilania.
Praktyczna pomoc
Typowe problemy
Lampa nie świeci po długim okresie deszczowej pogody
Akumulator nie został w pełni naładowany. Po powrocie słonecznej pogody urządzenie wróci do normalnej pracy. Można wymusić ładowanie, wyłączając urządzenie i wystawiając je na 8 godzin pełnego słońca.
Testowanie lampy w ciągu dnia nie działa
Należy całkowicie zakryć panel słoneczny, aby zasymulować noc, a następnie nacisnąć główny przycisk zasilania.
Przed użyciem
- Naładuj panel słoneczny przez 8-9 godzin w pełnym słońcu przed pierwszym użyciem.
- Upewnij się, że wszystkie śruby i nakrętki są mocno dokręcone.
- Naciśnij główny przycisk zasilania tylko raz.
- W przypadku montażu w ziemi, upewnij się, że posiadasz akcesorium SPIKE.
Pokaż więcej Pokaż mniej
Ilustracje i schematy

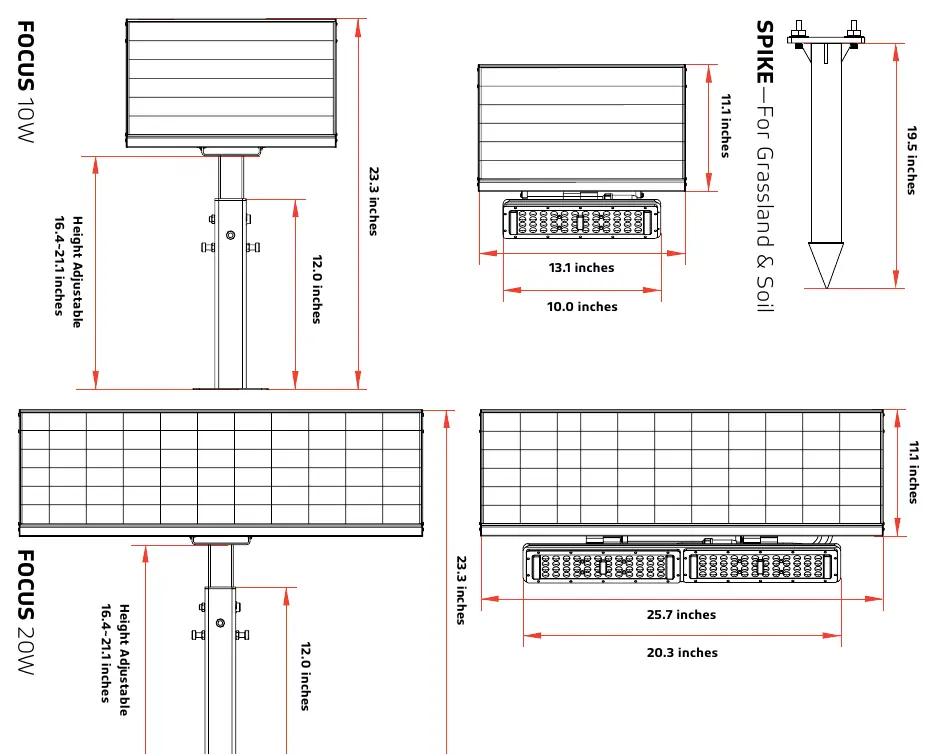

- Schemat wymiarów pokazuje regulowaną wysokość słupa (16.4-21.1 cala) oraz wymiary panelu i lampy.

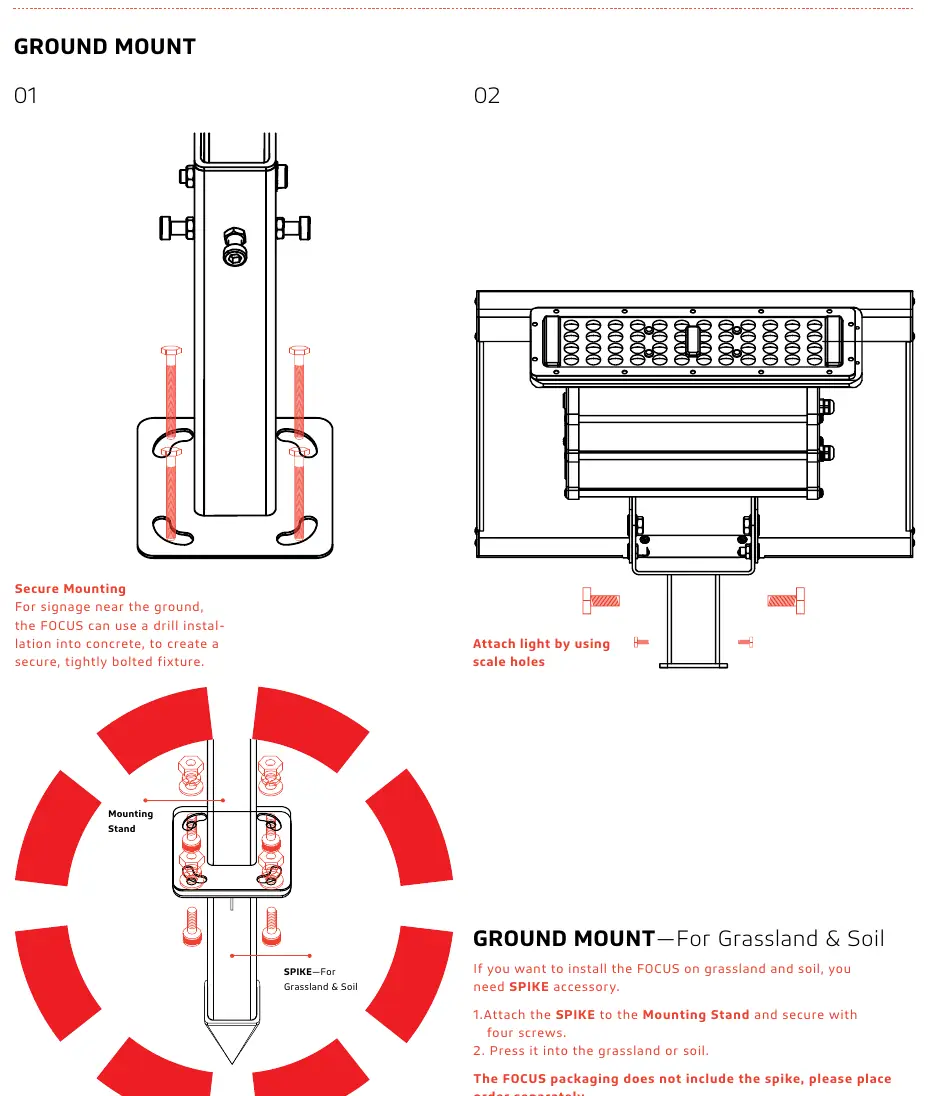

- Instrukcja montażu w gruncie ilustruje połączenie podstawy z akcesorium SPIKE za pomocą czterech śrub.
Zgodność modelu
- Akcesorium SPIKE nie jest dołączone do zestawu i musi zostać zamówione oddzielnie w celu montażu w ziemi lub na trawniku.
