Instrukcja obsługi naświetlacza LED Arlux FLOODY
Szybki przewodnik po instalacji i użytkowaniu naświetlacza LED Arlux FLOODY. Dowiedz się, jak bezpiecznie zamontować urządzenie, podłączyć przewody i poznać parametry techniczne.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Naświetlacz LED Arlux FLOODY to urządzenie do użytku zewnętrznego (IP66). Wymaga montażu przez wykwalifikowanego elektryka na wysokości 2-3 metrów. Nie współpracuje ze ściemniaczami. str. 1, 3
Najważniejsze czynności
- Montaż urządzenia str. 3
- Podłączenie elektryczne str. 1, 3
Pierwsze uruchomienie
- Upewnij się, że zasilanie jest wyłączone, zamontuj urządzenie, podłącz przewody zgodnie z kolorami i włącz zasilanie. str. 3
Pokaż 3 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Uszkodzony kabel zasilający
Urządzenie nie nadaje się do naprawy i musi zostać poddane recyklingowi.
str. 2Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 220-240V | Napięcie zasilania | str. 1 |
| Klasa szczelności | IP66 | Odporność na warunki atmosferyczne | str. 1 |
| Wymiary (20W) | 17x14x3 cm | Wymiary fizyczne modelu 20W | str. 1 |
| Wymiary (30W) | 19x16x3 cm | Wymiary fizyczne modelu 30W | str. 1 |
| Wymiary (50W) | 21x18x3 cm | Wymiary fizyczne modelu 50W | str. 1 |
Gdzie szukać w PDF
- Dane techniczne i schemat podłączenia str. 1

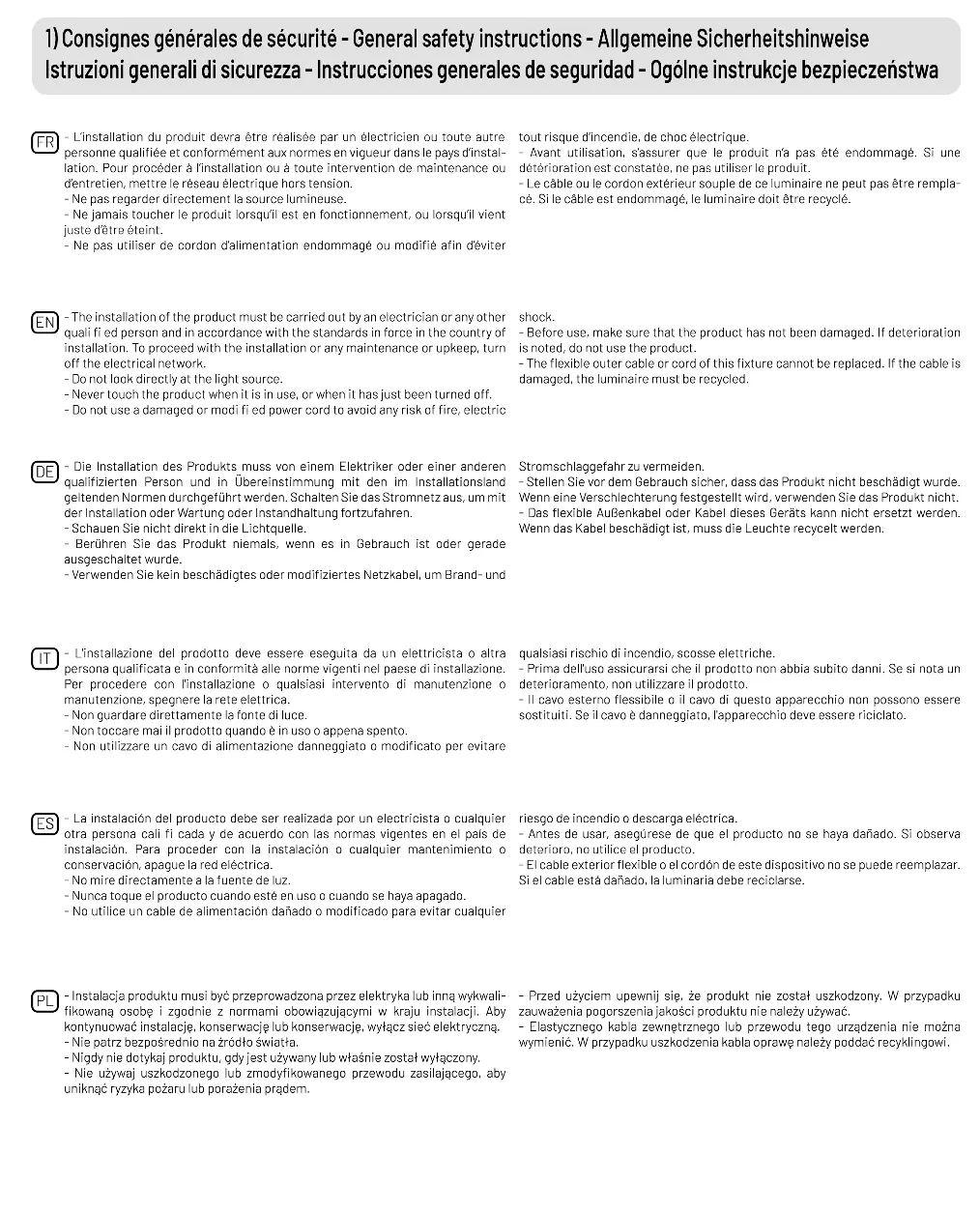

- Instrukcje bezpieczeństwa str. 2
- Instrukcja montażu str. 3
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Naświetlacz LED z serii FLOODY to urządzenie przeznaczone do użytku zewnętrznego (klasa szczelności IP66). Produkt nie jest kompatybilny ze ściemniaczami. Źródło światła oraz zasilacz są niewymienne. Montaż musi zostać przeprowadzony przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami.
Bezpieczeństwo
- Przed przystąpieniem do jakichkolwiek prac instalacyjnych lub konserwacyjnych należy bezwzględnie wyłączyć zasilanie elektryczne.
- Nie patrzeć bezpośrednio w źródło światła podczas pracy urządzenia.
- Nie dotykać urządzenia, gdy jest włączone lub tuż po wyłączeniu (może być gorące).
- Nie używać produktu, jeśli kabel zasilający lub obudowa są uszkodzone. W przypadku uszkodzenia kabla, urządzenie należy poddać utylizacji.
Instalacja
Urządzenie należy montować na wysokości od 2 do 3 metrów. Proces instalacji obejmuje:
- Wyłączenie zasilania w skrzynce bezpiecznikowej.
- Zamocowanie naświetlacza do podłoża za pomocą odpowiednich śrub i kołków.
- Podłączenie przewodów do puszki przyłączeniowej (puszka nie jest dołączona do zestawu):
- Brązowy: Faza (L)
- Niebieski: Neutralny (N)
- Żółto-zielony: Uziemienie
- Włączenie zasilania.
Dane techniczne
Urządzenie dostępne jest w trzech wariantach mocy:
- 20W: 17x14x3 cm
- 30W: 19x16x3 cm
- 50W: 21x18x3 cm
Wszystkie modele charakteryzują się napięciem 220-240V, klasą szczelności IP66 oraz wskaźnikiem oddawania barw CRI > 80.
Utylizacja
Produkty elektryczne nie mogą być wyrzucane razem z odpadami domowymi. Po zakończeniu eksploatacji należy je przekazać do wyznaczonych punktów zbiórki odpadów elektronicznych.
Praktyczna pomoc
Typowe problemy
Naświetlacz nie świeci po instalacji
Sprawdź, czy zasilanie jest włączone w skrzynce bezpiecznikowej oraz czy przewody (Faza, Neutralny, Uziemienie) zostały poprawnie podłączone w puszce przyłączeniowej.
Możliwość użycia ściemniacza
Urządzenie nie jest kompatybilne ze ściemniaczami. Nie należy ich stosować.
Przed użyciem
- Upewnij się, że zasilanie jest wyłączone przed rozpoczęciem montażu.
- Sprawdź, czy produkt nie posiada widocznych uszkodzeń obudowy lub kabla.
- Przygotuj odpowiednie narzędzia do montażu (wiertarka, śrubokręt).
- Upewnij się, że miejsce montażu znajduje się na wysokości 2-3 metrów.
- Zweryfikuj, czy posiadasz zewnętrzną puszkę przyłączeniową (nie jest dołączona do zestawu).
Pokaż więcej Pokaż mniej
Ilustracje i schematy

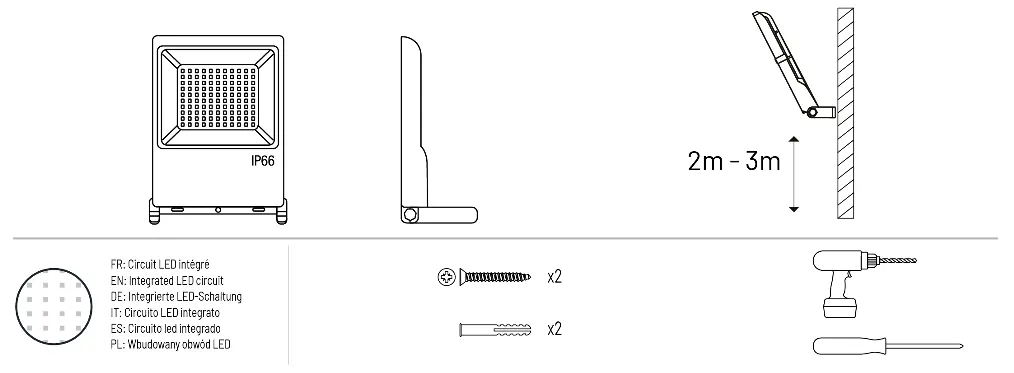

- Schemat instalacji pokazuje kolejność: wyłączenie prądu, montaż na ścianie, podłączenie przewodów w puszce, włączenie prądu.

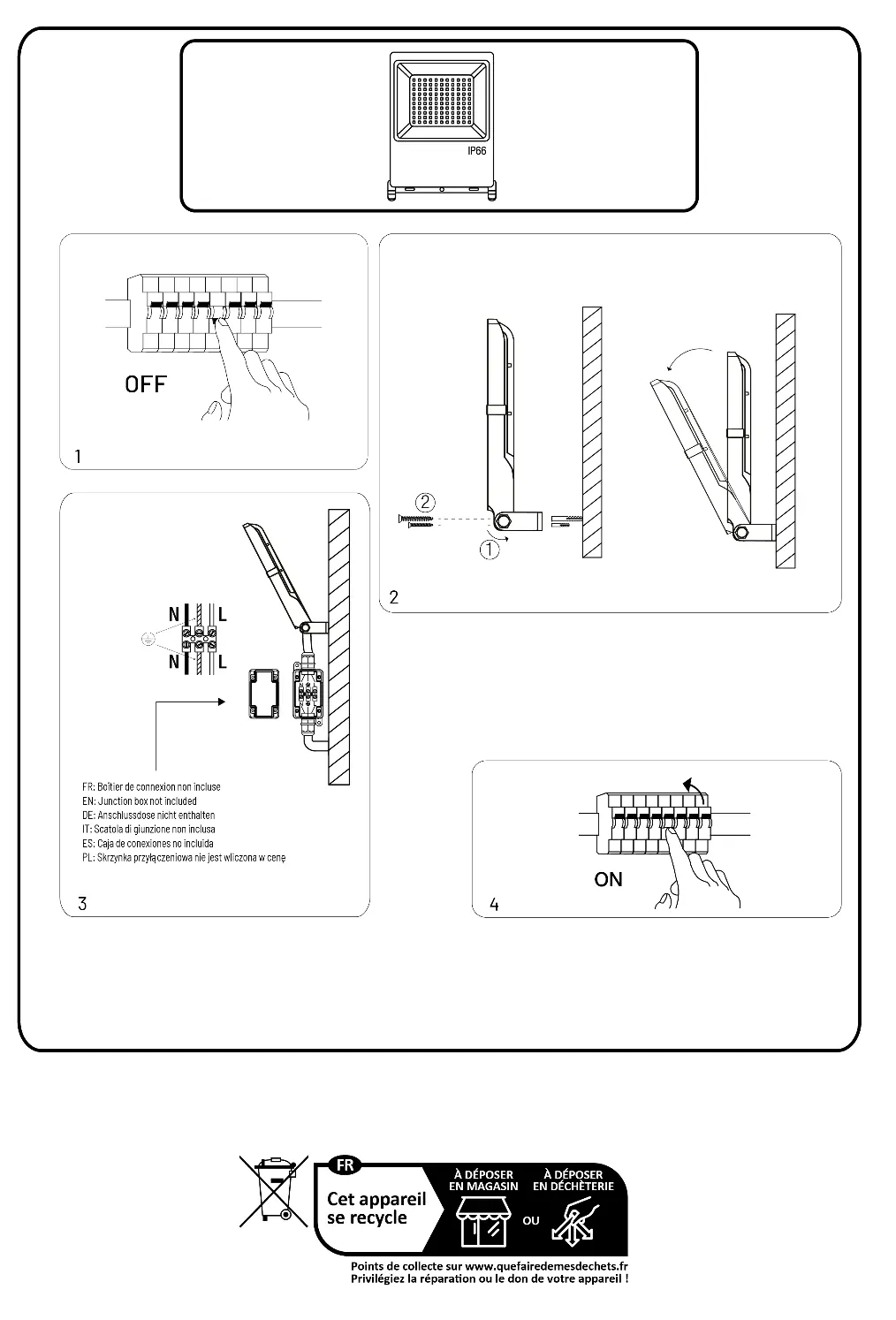

- Schemat podłączenia przewodów wskazuje na konieczność użycia puszki przyłączeniowej (brak w zestawie).
Zgodność modelu
- Produkt nie jest kompatybilny ze ściemniaczami.
- Źródło światła (LED) jest niewymienne.
- Zasilacz jest niewymienny.
