Instrukcja montażu lampy zewnętrznej Golden Lighting 2073-OPR
Kompletny przewodnik instalacji lampy zewnętrznej Golden Lighting 2073-OPR. Dowiedz się, jak bezpiecznie podłączyć przewody, zamontować podstawę na słupku lub filarze oraz zabezpieczyć oprawę przed wilgocią.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja dotyczy montażu lampy zewnętrznej Golden Lighting 2073-OPR. Urządzenie można zamontować na dwa sposoby: na słupku (Post Mount) lub na filarze (Pier Mount). str. 3
Najważniejsze czynności
- Wyłącz zasilanie przed rozpoczęciem prac. str. 3
- Zastosuj uszczelnienie silikonowe po montażu. str. 3
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Otwory montażowe | 5 mm | Średnica otworów do wywiercenia w ścianie przy montażu na słupku. | str. 3 |
Pokaż 1 kolejne odpowiedzi Pokaż mniej
Gdzie szukać w PDF
- Wskazówki dotyczące wysokości montażu str. 1
- Schemat podłączenia przewodów str. 2
- Instrukcja montażu (Post/Pier Mount) str. 3, 4
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Instrukcja dotyczy montażu lampy zewnętrznej Golden Lighting 2073-OPR. Urządzenie oferuje dwa sposoby montażu: na słupku (Post Mount) oraz na filarze (Pier Mount). Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie elektryczne w skrzynce bezpieczników.
Przygotowanie do instalacji
Przed rozpoczęciem montażu upewnij się, że posiadasz wszystkie elementy zestawu. Prace instalacyjne powinny być wykonywane przez wykwalifikowanego profesjonalistę.
- Wyłącz zasilanie w obwodzie.
- Usuń starą oprawę oraz stary wspornik montażowy.
- Przygotuj narzędzia, w tym wiertarkę (do montażu na słupku wymagane wywiercenie otworów 5 mm).
- Upewnij się, że posiadasz żarówkę (brak w zestawie) o odpowiedniej mocy.

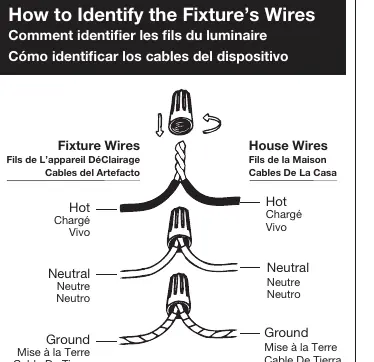

Podłączenie przewodów
Podczas podłączania przewodów zaleca się pomoc drugiej osoby, która podtrzyma ciężar lampy. Należy postępować zgodnie ze schematem:
- Przewód fazowy (Hot): Gładki, czarny lub przezroczysty z czarnym wewnętrznym gwintem.
- Przewód neutralny (Neutral): Żebrowany, biały lub przezroczysty z białym wewnętrznym gwintem.
- Przewód uziemiający (Ground): Miedziany, goły metal, zielony lub przezroczysty z zielonym wewnętrznym gwintem.
Jeśli w puszce przyłączeniowej nie ma przewodu uziemiającego, należy użyć śruby uziemiającej (E) na wsporniku montażowym.
Montaż lampy
Wybierz odpowiednią metodę montażu:
Montaż na słupku (Post Mount)
- Użyj kwadratowej podstawy (F).
- Wywierć dwa otwory 5 mm w ścianie zgodnie z rozstawem wspornika montażowego (A).
- Zainstaluj śruby rozporowe (C), umieść wspornik (A), podkładki (D) i zabezpiecz nakrętkami sześciokątnymi (G).
- Przymocuj podstawę (F) do wspornika za pomocą śrub bocznych (B).
Montaż na filarze (Pier Mount)
- Poluzuj kwadratową podstawę (F) i zdejmij ją.
- Zablokuj okrągłą podstawę (M) na dolnej nasadce (L).
- Przymocuj podstawę (M) do głowicy kolumny za pomocą śrub (N).
Wykończenie i uszczelnienie
Po zamontowaniu podstawy i podłączeniu przewodów:
- Zainstaluj żarówkę (nie przekraczaj maksymalnej mocy).
- Umieść szkło (I) w oprawie, nałóż pokrywę (J) i zabezpiecz nakrętkami dekoracyjnymi (K).
- Nałóż uszczelniacz silikonowy w miejscu styku oprawy z powierzchnią montażową, aby zapobiec dostawaniu się wilgoci.
- Włącz zasilanie i przetestuj działanie lampy.
Informacje o producencie
Golden Lighting
Praktyczna pomoc
Typowe problemy
Brak przewodu uziemiającego w puszce instalacyjnej
Zlokalizuj śrubę uziemiającą (E) na wsporniku montażowym i owiń wokół niej przewód uziemiający lampy, a następnie dokręć śrubokrętem.
Nieszczelność między oprawą a ścianą
Po zakończeniu instalacji należy nałożyć uszczelniacz silikonowy, aby wypełnić szczelinę między obudową a powierzchnią montażową.
Przed użyciem
- Wyłącz zasilanie na bezpieczniku lub wyłączniku głównym.
- Przygotuj wiertarkę (do montażu na słupku).
- Sprawdź, czy posiadasz żarówkę (brak w zestawie).
- Poproś o pomoc drugą osobę do podtrzymania lampy podczas podłączania przewodów.
- Upewnij się, że masz silikonowy uszczelniacz do wykończenia montażu.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Maksymalna moc
- Nie należy przekraczać maksymalnej zalecanej mocy żarówki podanej w specyfikacji produktu.
- Otwory montażowe (Post Mount)
- Wymagane wywiercenie otworów o średnicy 5 mm w ścianie.
Ilustracje i schematy

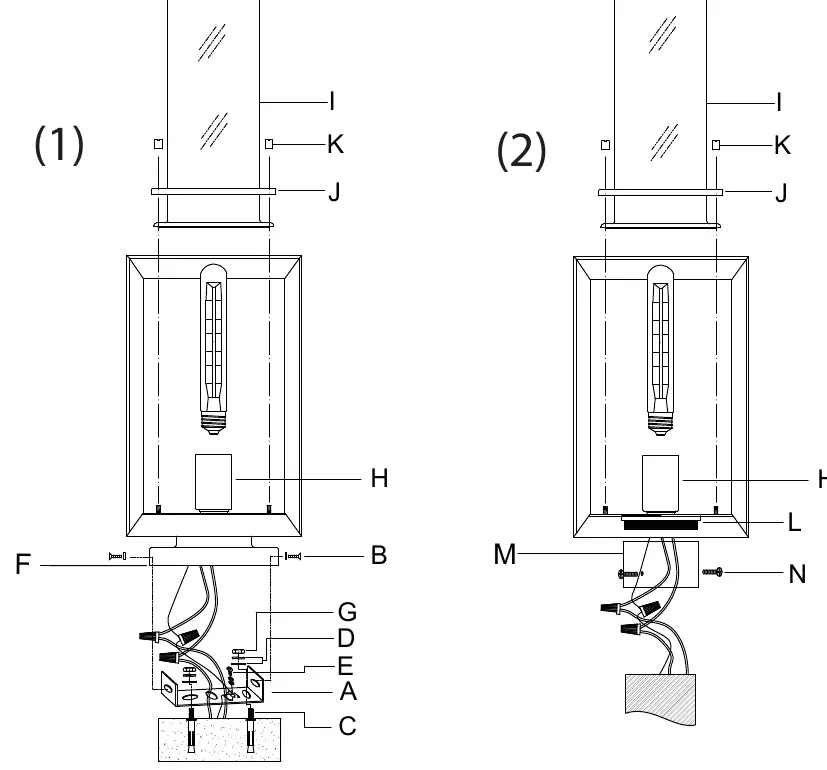

- Schemat (1) ilustruje montaż na słupku (Post Mount) z wykorzystaniem kwadratowej podstawy (F).
- Schemat (2) ilustruje montaż na filarze (Pier Mount) z wykorzystaniem okrągłej podstawy (M).
Zgodność modelu
- Produkt posiada dwie opcje montażu: na słupku (Post Mount) lub na filarze (Pier Mount).
